- Машина СП-20 предназначена для приготовления образцов-плит размером 320 х 260 мм, необходимых для проведения испытаний на определение стойкости к колееобразованию прокатыванием нагруженного колеса и получения испытательных образцов в лабораториях, занимающихся контролем качества асфальтобетонных покрытий
- Машина автоматически выполняет заданное количество циклов движения секторного катка, измеряет толщину образца во время уплотнения, выполняет расчёт требуемых показателей и формирует отчёт об испытании
- Автоматическое определение касания поверхности образца смеси в форме для испытания, поддержание заданной нагрузки на поверхность смеси и уплотнение образца в соответствии с программой испытания. Уплотнение образца контролируется с помощью автоматического устройства для измерения толщины образца и тензодатчика
- Внедрение лабораторной информационной системы ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности
- Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата
- Ведение журнала результатов обеспечивает хранение до 1000 результатов уплотнения и графиков нагружения в энергонезависимой памяти
- Цветной сенсорный дисплей обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки и измеренных значений во время испытания, а также график уплотнения
- Автоматическое завершение испытания с фиксацией результата в случае выполнения программы испытания
- Возможность просмотра результата уплотнения, графика уплотнения, печати отчета на USB принтер или внешний накопитель
- Простая система выгрузки образца смеси без разбора формы
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания
- Система полной самодиагностики с индикацией причин неисправностей на дисплее
Информационная поддержка по всем возникающим вопросам
Сервисное обслуживание
Доставка по России и СНГ в кратчайшие сроки
Более 500 переоборудованных производственных предприятий
Высокое качество приборов и точность измерения
Узнать актуальную цену Запросить коммерческое предложениеили проконсультироваться по телефону:
+7 (499) 490-67-72 (Москва)
+7 (473) 204-51-78 (Воронеж)
+7 (863) 209-88-94 (Ростов-на-Дону)
+7 (861) 203-40-01 (Краснодар)
+7 (845) 249-63-11 (Саратов)

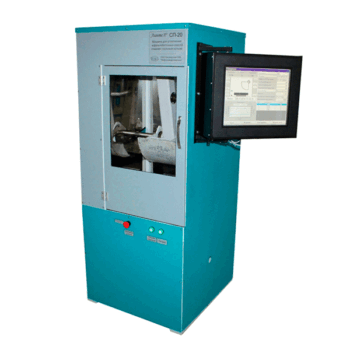

ЛинтеЛ СП-20 для уплотнения асфальтобетонных смесей
Машина для уплотнения асфальтобетонных смесей гладким стальным катком
Реализованные стандарты
EN 12697-33:2007
ПНСТ 185-2016
ОДМ 218.3.055-2015
Машина СП-20 предназначена для приготовления образцов-плит размером 320 х 260 мм, необходимых для проведения испытаний на определение стойкости к колееобразованию прокатыванием нагруженного колеса и получения испытательных образцов в лабораториях, занимающихся контролем качества асфальтобетонных покрытий
Технические характеристики | |
---|---|
Внутренние размеры ячейки | |
– длина | 320±0,2 |
– ширина | 260±0,5 |
– высота | 91±2,0 |
толщина нижней плиты ячейки | 8 мм |
Максимальная скорость подъема стола | 96 мм/мин |
Максимальный ход стола | 105 мм |
Толщина шины | не менее 20 мм |
Количество прокатов в минуту | 40 |
Допустимая толщина образцов | от 30 до 80 мм |
Точностные характеристики | |
---|---|
Точность измерения толщины | 2,5 мм |
Точность измерения нагрузки в диапазоне от 3000Н до 30000Н | 5 % |
Максимальная нагрузка на образец* | 30 000 Н |
Номинальное время термостатирования | 6 ч. |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность, в рабочем режиме |
не более 3500 Вт |
Потребляемая мощность, в режиме ожидания |
не более 50 Вт |
Габаритные размеры | 1705 х 1350 х 780 мм (высота x ширина x глубина) |
Масса | 200 кг |
Температура окружающего воздуха | от +15 до +35 °C |
Относительная влажность воздуха | от 30 до 80 % |
Давление | от 90,6 до 106,6 кПа |
Напряжение | от 187 до 242 В |
Частота | от 49 до 51 Гц |
Вероятность безотказной работы за 1000 ч. не менее | 0,96 |
Среднее время восстановления | 4 ч |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часовv |
Безопасность | |
---|---|
Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 |
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
* – возможность применения максимальной нагрузки зависит от состава смеси. Применение максимальной нагрузки на неуплотненной смеси может вызвать застревание сектора
Комплектация | |
---|---|
Машина ЛинтеЛ СП-20 | 1 шт. |
Форма для образца | 1 шт. |
Короб | 1 шт. |
Подкладка (20мм) | 2 шт. |
Подкладка (10мм) | 1 шт. |
Стержень фиксирующий | 2 шт. |
Калибровочная пластина (30мм) | 1 шт. |
Ручка поворотная | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
ЛинтеЛ УППА-10 | Устройство подготовки проб асфальтобетона Устройство предназначено для приготовления пробы асфальтобетонной смеси для дальнейших испытаний в соответствии с ГОСТ 9128-2009 или в соответствии с утвержденной или разрабатываемой рецептурой |
ЛинтеЛ КНК-20 | Машина для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса Машина предназначена для определения чувствительности асфальтобетонов к деформации под нагрузкой в лабораториях, занимающихся контролем качества асфальтобетонных покрытий |
Система сбора данных ЛинтеЛ Линк |
Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС |
Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
