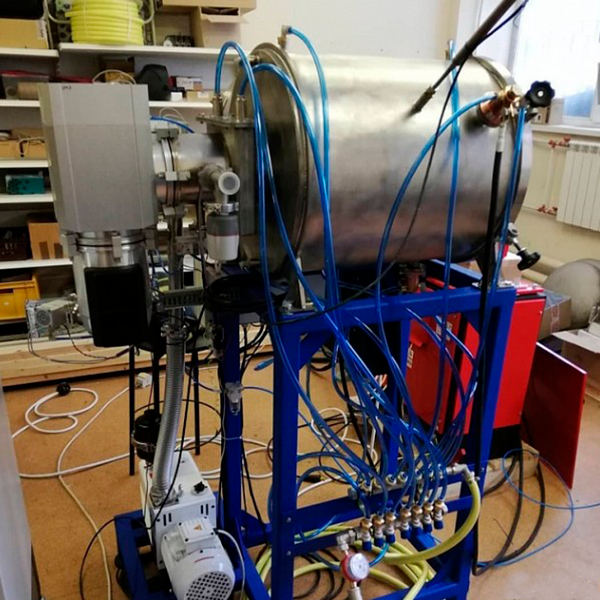

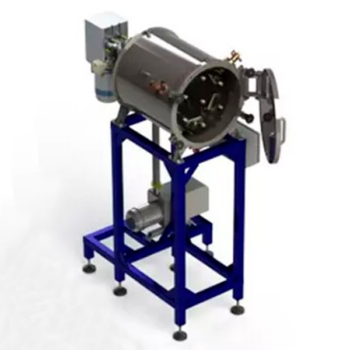

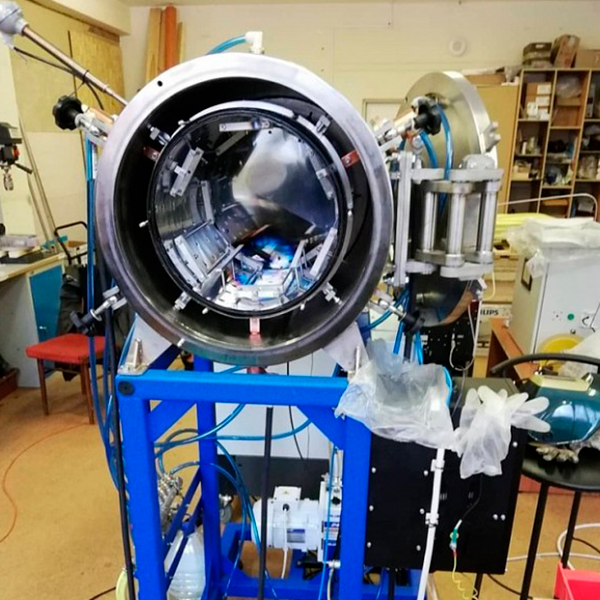

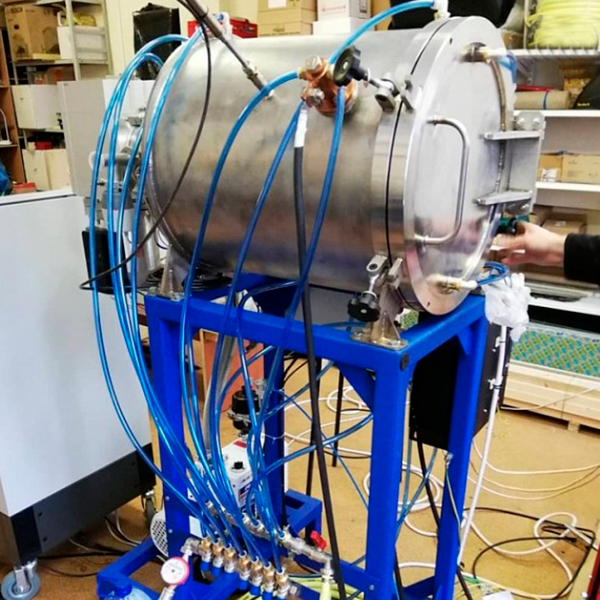

Печь имеет горизонтальную цилиндрическую водоохлаждаемую камеру, выполненную из нержавеющей стали, с внутренними габаритами горячей рабочей зоны 200х200х400 мм. В камере установлены электронагреватели с тепловой экранной изоляцией, выполненной из молибдена и нержавеющей стали.
Печь оснащена современной вакуумной системой на базе коррозионностойкого пластинчато-роторного форвакуумного насоса и высоковакуумного турбомолекулярного насоса. Вся запорная арматура выполнена на базе электропневматических клапанов с индикаторами положения. Все элементы гармонично подобраны для данной печи и обеспечивают достижение рабочего вакуума 5х10^-5 мм.рт.ст. за время не более 5 минут. Все элементы вакуумной системы управляются с общей системы автоматического управления.
Система водяного охлаждения имеет классическую схему с разделением на 7 (семь) контуров, каждый из которых имеет контроль по протоку и температуре. Имеется возможность подключения как к проточной технологической воде предприятия, так и к установке чиллера.
Вакуумная печь укомплектована трансформатором тока и современным тиристорным регулятором мощности, управляемым ПЛК на базе контроллеров Siemens Simatic 1200. Интерфейс оператора, а также управление системой происходит с графического сенсорного цветного монитора диагональю 17” (HMI панель Siemens). Печь имеет как ручной, так и автоматический режим управления по заданным алгоритмам с адаптивной системой по поддержанию вакуума при нагреве. САУ позволяет полностью контролировать, регистрировать и архивировать все технологические параметры. Нагревательные тэны имеет схему подключения треугольником от понижающего трансформатора с напряжением 24 Вольта. Трансформатор питается от тиристорного источника тока с управлением методом пропуска полупериодов.
Комплектация:
- Печь.
- Подставка.
- Вакуумная система.
- Источник тока – силовой трансформатор и тиристорный регулятор.
- Система автоматического управления.
- Комплект ЗИП.
- Эксплуатационная документация.
