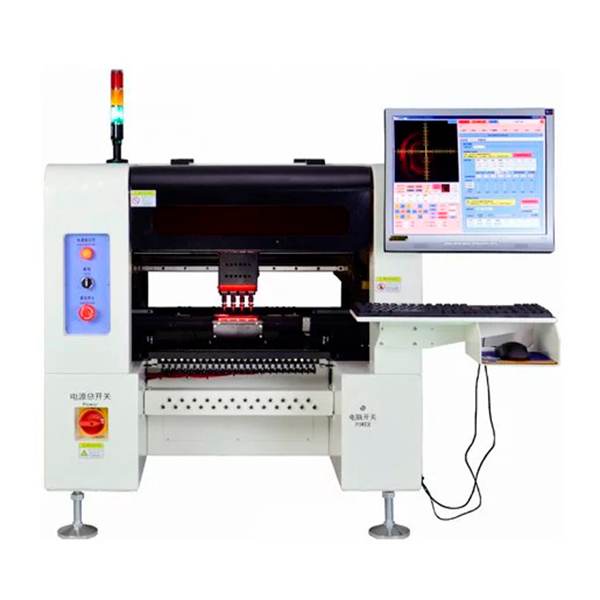

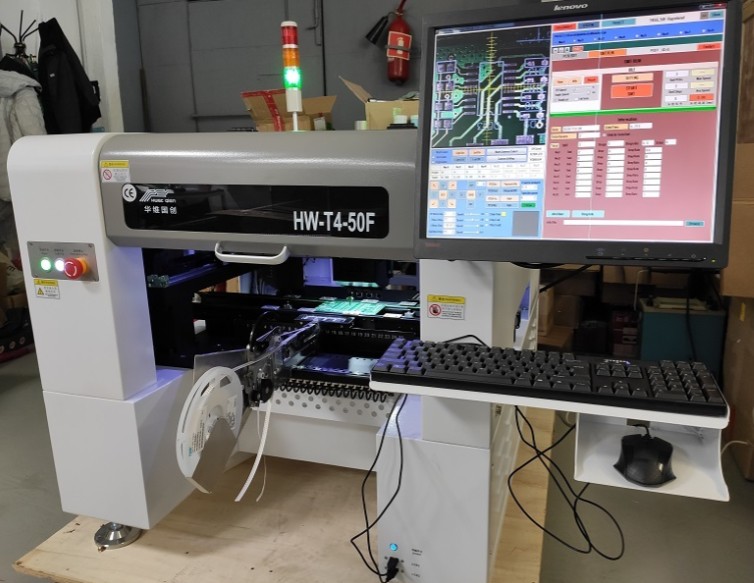

Установщик SMD-компонентов HW-T4-50F

Установщик электронных компонентов HW-T4-50F – идеальная модель для мелкосерийного производства: быстрый, точный, гибкий и доступный по цене. Благодаря его ширине, установщик можно занести практически в любую комнату со стандартным дверным проемом.

Особенности:

  • Автоматическая оптимизация положения питателей.
  • Автоматическая корректировка координат захвата компонентов.
  • Возможность одновременного захвата сразу с нескольких питателей.
  • Автоматическая оптимизация очередности захвата компонентов.
  • Оптимизация движения монтажной головки по кратчайшему пути.
  • Возможность встраивания в производственную линию, автоматическая загрузка и выгрузка плат.
  • Быстрая переналадка с одного изделия на другое за счет быстросъемных питателей CL типа (разработка компании YAMAHA).
  • Идеально подходит для мелкосерийного производства.
  • Удобный и интуитивно понятный интерфейс программного обеспечения.
  • Встроенное программное обеспечение для конвертирования данных c координатами при написании программ.
  • Подача следующего компонента осуществляется только после забора предыдущего.
  • 4 головы работают одновременно.
  • Поворот установочных голов на 360°.
  • Система контроля вакуума для определения наличия компонента на головке.
  • Центрирование компонента (выравнивание на головке) осуществляется системой технического зрения в автоматическом режиме.
  • 1 камера на голове (Fiducial camera) для распознавания реперных знаков на плате, обучения точек монтажа в ручном режиме, обучение точки забора компонентов.
  • 4 камеры для распознавания небольших компонентов.
  • 1 камера для распознавания больших и сложных компонентов.
  • Односекционный конвейер и SMEMA интерфейс для работы в автоматическом режиме в составе линии.
  • Широкий спектр устанавливаемых компонентов.
  • Установка сложных компонентов, размер до 40*40 мм, расстояние между центрами ножек 0,3 мм. Опционально доступен электронный питатель для компонентов 0201.
  • Уменьшение размера установщика не уменьшило скорость монтажа. Реально достигнуть скорости 7000 комп/час для чип компонентов. Встроенный оптимизатор грамотно распределяет питатели и головки для достижения максимальной скорости.
  • Сервомоторы Panasonic и качественные ШВП с направляющими подняли точность позиционирования и свели к нулю пропуски шагов моторов.
  • 50 питателей 8 мм (25 спереди, 25 сзади), скорость распознавания чипов 30 мс одновременно 4 головками. Скорость распознавания 100-пиновой микросхемы составляет всего 0,5 секунды.
  • Скорость написания программы – всего 15 минут (при наличии файла с координатами).

Комплект поставки:

  • Установщик HW-T4-50F.
  • Монитор, клавиатура, мышь.
  • Комплект вакуумных захватов.
  • Комплект калибровочных насадок.
  • Комплект для крепления матричного поддона.
  • Корзина для сброса компонентов.
  • Инструкция по эксплуатации.
  • Захваты: 4 шт;
  • Количество питателей: до 50 шт;
  • Точность монтажа: 0,03 мм (30 мкм@3σ);
  • Скорость установки: 6000-7000 комп./час;
  • Максимальная высота компонентов: до 7 мм (до 9 мм – опционально);
  • Максимальный размер платы: 350×190 мм;
  • Количество камер: камера распознавания реперных точек – 1 шт, камера быстрого распознавания компонентов – 4 шт, камера высокого разрешения – 1 шт;
  • Устанавливаемые компоненты: 0201, 0402, 0603, 0805, 1206, резисторы, транзисторы, диоды, SOT, QFP и BGA до 40×40 мм с расстоянием между выводами ≥0,3 мм (до 5 мм между центрами выводов);
  • Электропитание: 220В, 50/60 Гц;
  • Мощность: 400 Вт;
  • Вес оборудования: 280 кг;
  • Габариты оборудования (Д*Ш*В): 1140*900*1300 мм;
  • Вес с упаковкой: 332 кг;
  • Габариты в упаковке (Д*Ш*В): 1340*1100*1500 мм.
