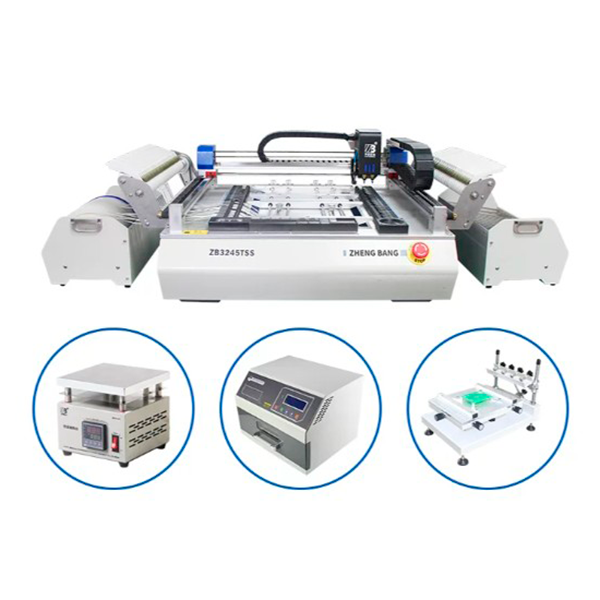

Установщик ЅМD-компонентов ZB3245TSS

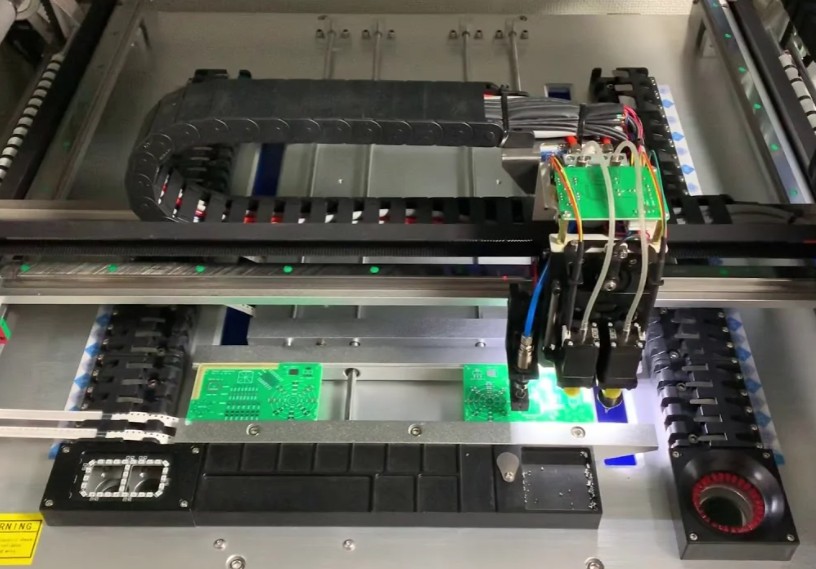

Самая доступная модель ЅМD-установщика начального уровня с системой технического зрения. Оснащен одной камерой для распознавания реперных знаков на плате, двумя камерами для центрирования компонентов перед установкой “на лету”, что обеспечивает повторяемость и точность установки, и одной Fine-камерой для тонкой центровки компонентов с мелким шагом.

Категория: Метка:

Легко программируется и корректируется в процессе эксплуатации. Широкий диапазон устанавливаемых компонентов и базы питателей сделает ваше производство конкурентоспособным. Доступна возможность установки компонентов из стиков (вибропитатель на 5 каналов), компонентов из паллет, компонентов из лент 8, 12, 16, 24 мм, компонентов из россыпи.
  • Количество голов: 2;
  • Количество питателей: 54;
  • Точность монтажа: 0,025 мм;
  • Угол затухания: 0～360°;
  • Аппаратная скорость: 7000 шт./час;
  • Нормальный монтаж: 5000 шт./час;
  • Визуальный монтаж: 3500 шт./час;
  • Тип всасывающего сопла: Juki;
  • Применимый элемент: RC（0402, 0603, 0805, 1206 и др.), светодиодные бусины (0603, 0805, 3014, 5050 и др.), чип (SOT, SOP, QFN, BGA и др.);
  • Минимальный размер печатной платы: 10×10 мм;
  • PCB максимальный размер (без лотков): 320×450 мм;
  • PCB максимальный размер: 320×220 мм;
  • Толщина печатной платы: ≤2 мм;
  • Допустимое значение деформации печатной платы: <1 мм;
  • Начальный уровень материала IC: 10 шт;
  • Постпозиционный лоток IC: 1 шт;
  • Вибропитатель: 1 питатель/5 каналов;
  • Диапазон перемещения оси X / Y: 430×530 мм;
  • Диапазон перемещения оси Z: 19 мм;
  • Угол поворота оси Z: 0～360°;
  • Визуальная камера: HD камера;
  • Визуальное количество: 4 шт;
  • Возможность распознавания: MAX.20х20 мм;
  • Совместимый формат файла: CSV, TXT.format;
  • Программный метод: поддержка онлайн и оффлайн способов;
  • Давление: 0.4 Мпа (встроенный насос);
  • Мощность: 230 Вт;
  • Источник питания: AC220V±10％ 50Hz;
  • Габариты: 990×730×385 мм;
  • Габариты блока питателей: 235×700×245 мм;
  • Вес: 85 кг.
