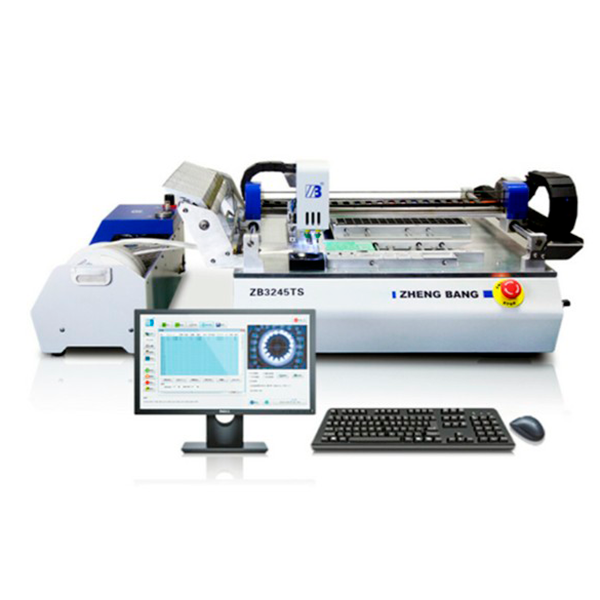

Установщик ЅМD-компонентов ZB3245TS

Данная модель ЅМD-установщика оснащена встроенным персональными компьютером. Обладает скоростью установки 3500 – 6500 компонентов в час и точностью 0,025 мм.

Категория: Метка:

Особенности:

  • Встроенный персональный компьютер.
  • Скорость установки 3500 – 6500 компонентов в час.
  • Точность 0,025 мм.

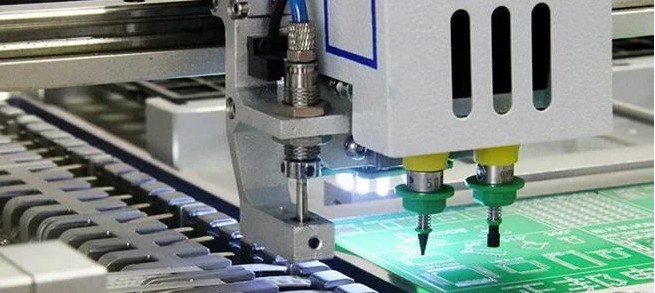

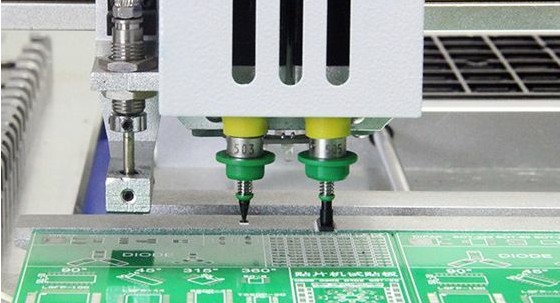

  • Количество монтажных головок – 2, тип монтажных головок – Juki.
  • Точность позиционирования 0,025 мм.
  • Минимальный размер печатной платы 10×10 мм, максимальный размер печатной платы 320×450 мм, без лотка, 320×220 мм, с лотком.
  • Максимальная толщина печатной платы ≤2 мм.
  • Допустимое значение деформации печатной платы ≤1 мм.
  • Режим работы: автоматический;
  • Количество монтажных головок: 2;
  • Тип монтажных головок: серия Juki;
  • Средняя скорость: 3500 компонентов в час, с системой наблюдения 5000 компонентов в час, без системы наблюдения 6000 компонентов в час, теоретическая максимальная скорость;
  • Точность позиционирования: 0,025 мм;
  • Минимальный размер печатной платы: 10×10 мм;
  • Максимальный размер печатной платы: 320×450 мм, без лотка 320×220 мм, с лотком;
  • Максимальная толщина печатной платы: ≤2 мм;
  • Допустимое значение деформации печатной платы: ≤1 мм;
  • Максимальный диапазон перемещения по оси Z: 10 мм;
  • Угол поворота по оси Z: 0 – 360°;
  • Максимальный диапазон перемещения по оси X Y: 430×530 мм;
  • Количество мест для поддона с компонентами: 1 шт;

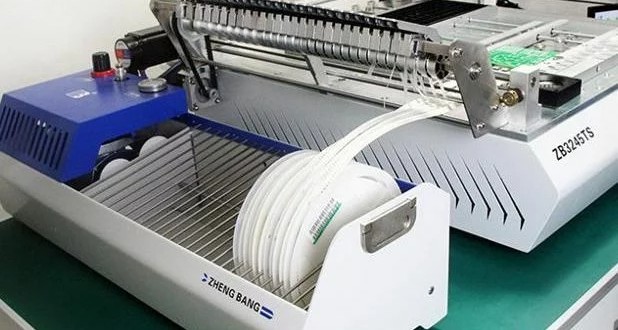

  • Вибрационный питатель: специальный питатель ZHENGBANG;
  • Применимые элементы: RC (0402, 0603, 0805, 1206 и другие), LED светодиоды (0603, 0805, 3014, 5050 и другие), чип (SOT, SOP, QFN, BGA и другие);
  • Количество камер: 1 камера контроля PCB, 1 камера контроля захвата компонентов;
  • Диапазон распознавания: максимум 20×20 мм;
  • Автоматическое определение отклонений: есть;
  • Автоматическая двойная идентификация маркировки печатной платы: есть;
  • Операционная система: Windows 7;
  • Совместимый формат файлов: CSV. TXT;
  • Источник питания: 220 В ± 10% 50 Гц;
  • Мощность давления вакуумного захватчика: 0,4 МПа;
  • Мощность вакуумного захватчика: 150 Вт;
  • Габариты: 830x730x375 мм;
  • Вес: 56 кг.
