Установщик ЅМD-компонентов Yamaha YSM10

Высокоскоростной и компактный автомат установки компонентов. Универсальный и самый быстрый установщик в своем классе.

Особенности:

  • Одноголовное решение. Для реализации идеальной концепции используется 1 установочная голова для работы с минимальным размером чип-компонентов и с возможностью установки крупных и высоких компонентов.
  • Новый сканер. Повышает производительность сканирующих камер, что увеличивает скорость монтажа компонентов до 12×12 мм.
  • Головка HM (мульти-высокоскоростная). Стандартный тип с 10 насадками, легкий вес, высокая скорость и универсальности.
  • Головка 5HM. Экономичный тип, имеющий 5 насадок, с неизменными функциями головки HM, выбирается в зависимости от производительности и бюджета.
  • Скорость монтажа делает YSM10 No 1 в своем классе. Приняв инспекционную систему нового поколения из моделей высшего ранга и используя легкую и компактную головку универсального типа, мы ускорили скорость монтажа более чем на 25% по сравнению со стандартными моделями, это позволило достичь самой быстрой в мире скорости монтажа в своем классе, 46 000 комп./час.
  • Мульти-камера. Высокоскоростное и точное распознавание деталей размером до 55 x 100 мм и высотой до 15 мм.
  • Насадочная станция. Автоматическая замена запасных насадок. Доступно изготовление специальных насадок на заказ.
  • Автоматическая система смены палет “sATS15”. Можно загрузить до 15 палет (с шагом 12,5 мм).
  • Ленточный питатель. Интеллектуальные питатели с электроприводом “SS питатель” и «Питатель ZS» полностью совместим со всеми моделями серии YS.
  • Функция вид сбоку. Устраняет ошибки монтажа, обнаруживая отсутствующие части или неправильный захвата детали, без потери времени.
  • Высокостабильная и надежная система подбора. Поддерживает превосходные характеристики захвата деталей с помощью функции автоматического обучения высоты захвата и функции автокомпенсатора положения захвата.
  • Сенсорная панель. Плавное и простое управление благодаря наглядному и удобному интерфейсу. Отображает текст на 5 языках: японском, английском, китайском, корейском, немецком.
  • Станция очистки насадок. Стволы насадок автоматически очищаются для обеспечения их работоспособности в течение длительного времени. Функция проверки работоспособности насадок применяет процесс автоматического восстановления. Функция автоматического распознавания.
  • Размеры плат, ДхШ, мм: 510х460 до 50×50 мм;
  • Примечание: доступно длиной до L 610 мм в качестве опции;
  • Устанавливаемые компоненты: 0,2×0,1 мм;
  • Примечание: мультикамера (опция) необходима для деталей высотой более 6,5 мм или размеры деталей более 12 мм;
  • Производительность: спецификация головки HM (10 насадок) 46 000 комп./час (при оптимальных условиях, определенных Yamaha Motor), HM 5 головка (5 насадок) спецификация 31 000 комп./час (при оптимальных условиях, определенных Yamaha Motor);
  • Точность монтажа: ± 0.035 мм (± 0.025 мм) Cpk 1.0 (3 σ);
  • Позиции для ленточных питателей: (8 мм) 48 интеллектуальных электронных питателей (опционально – 96 интеллектуальных электронных питателей);
  • Источник питания: 3-фазный переменный ток 200/208/220/240/380/400/416 В +/- 10% 50/60 Гц;
  • Воздух: 0,45 МПа или более, в чистом, сухом состоянии;

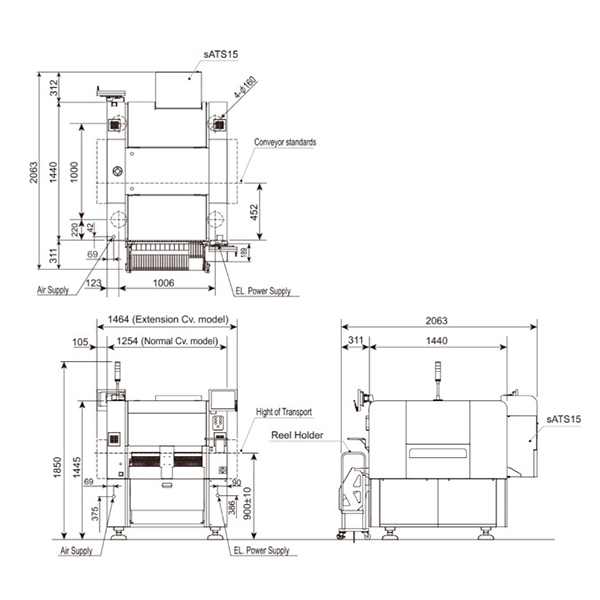

  • Габариты, ДхШхВ: 1254x1440x1445 мм;
  • Вес: 1270 кг.
