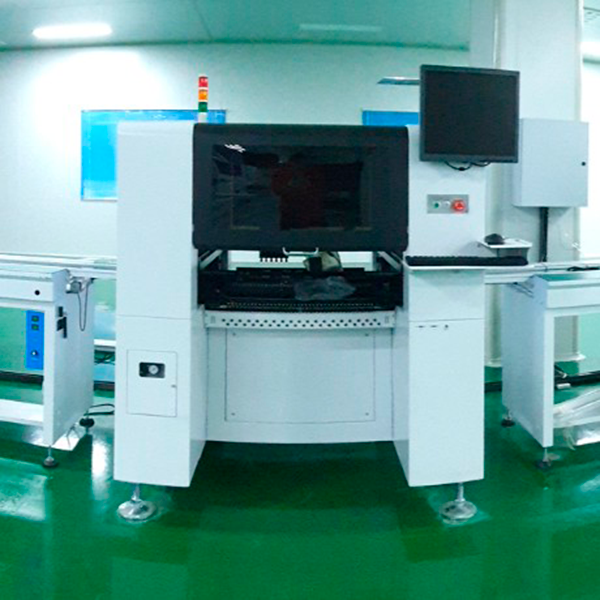

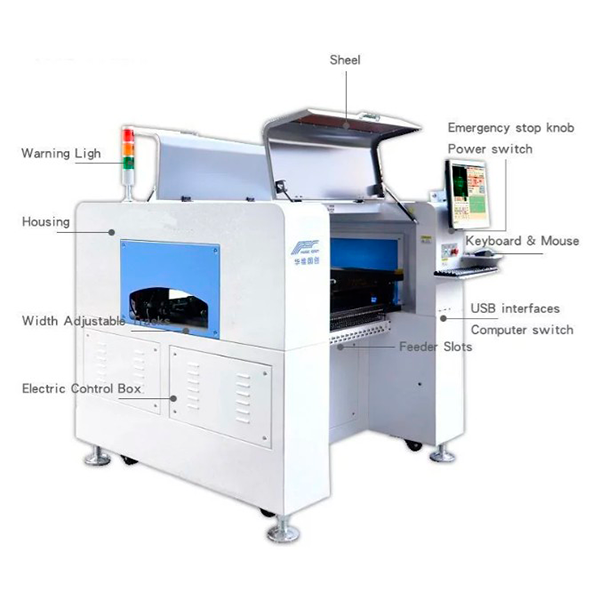

Установщик ЅМD-компонентов HW-DU800-96F

Высокоскоростной установщик компонентов с 8 монтажными головками и 96 питателями Fuji.

Особенности:

  • Автоматическое выравнивание по реперным точкам.
  • Автоматическое создание программы после ручного импорта файла координат.
  • Интеллектуальная оптимизация монтажа одним щелчком мыши.
  • Автоматическая оптимизация компоновки насадок и питателей.
  • Автоматическая оптимизация расположения питателей. Интеллектуальная система подбирает оптимальное, эффективное и логичное расположение питателей в базе для установки компонентов.
  • Автоматическая оптимизация работы насадок. Интеллектуальный подбор насадок в соответствии с BOM-файлом и автоматическая синхронизация их работы.
  • Одновременная работа нескольких монтажных головок повышает эффективность установки компонентов. Взятие и установка компонента одним щелчком мыши, весь процесс реализован с помощью интеллектуальных алгоритмов.
  • Автоматическая калибровка координат компонентов в питателях.
  • Экономия до 30% времени программирования и значительное повышение эффективности за счет быстрой, эффективной и точной операции одним щелчком мыши.
  • Автоматический выбор кратчайшего пути для монтажа компонента. Использование интеллектуального алгоритма определения кратчайшего расстояния до места монтажа компонента системы позволяет выполнить задачу одним кликом мыши, исключая проведение тестов и сложной массивной компоновки вручную.
  • Трехступенчатый процесс монтажа. Для максимальной экономии времени и обеспечения высокой энергоэффективности процесс монтажа разделен на 3 этапа: этап ожидания, этап монтажа и этап выхода готовой продукции.
  • Промышленный компьютер. 17-дюймовый дисплей, клавиатура и мышь. Уже установлена удобная для пользователя ОС с поддержкой WinXP / Win7, онлайн-программирование, импорт файлов и т.д.
  • ШВП. Использование импортных прецизионных ШВП и линейных направляющих обеспечивает длительную работу без технического обслуживания, высокую точность и бесшумную работу, эффективно повышает производительность оборудования.
  • Гарантия точности монтажа 0201-0402, QFN, QFP и BGA.
  • Высокая стабильность при круглосуточной непрерывной работе без простоев, что значительно повышает производительность.
  • Высокопрочный кабель-канал и гибкий кабель. В оборудовании используются аналогичные импортным кабель-каналы, выдерживающие до 10 миллионов сгибаний.
  • Гибкие кабели Igus прекрасно переносят экстремальные условия работы, работают при любых видах движения, включая горизонтальное, скручивание или на высокоскоростное, обеспечивают надежное соединение электрической цепи при высокоскоростном возвратно-поступательном движении.
  • HD-камера. Профессиональная импортная 5МП промышленная калибровочная HD-камера для монтажа компонентов.
  • Восемь 1МП промышленных камер быстрого распознавания, значительно повышающие эффективность за счет одновременного распознавания компонентов на восьми насадках.
  • Захваты: 8 шт;
  • Количество питателей: до 96 шт – 8 мм;
  • Точность позиционирования: ± 0.01 мм;
  • Точность монтажа: 0,03 мм (30 мкм@3σ);
  • Скорость монтажа: 12000-15000 комп/ч;
  • Устанавливаемые компоненты: 0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥0.3 мм и т.д.;
  • Максимальная высота компонентов: до 20 мм;
  • Максимальный размер платы: 460×370 мм;
  • Количество камер: камера распознавания реперных точек – 1 шт, камера быстрого распознавания компонентов – 8 шт, камера высокого разрешения – 1 шт;
  • Электропитание: 220 В, 50/60 Гц;
  • Мощность: 800 Вт;
  • Вес оборудования: 850 кг;
  • Габариты оборудования (Д*Ш*В): 1380*1500*1410 мм;
  • Вес с упаковкой: 900 кг;
  • Габариты в упаковке (Д*Ш*В): 1580*1700*1610 мм.
