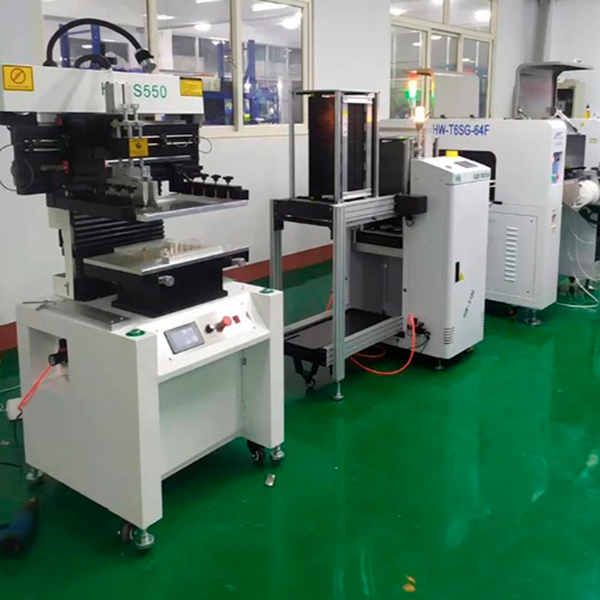

Трафаретный принтер HW-S550

Трафаретный принтер предназначен для нанесения паяльной пасты, клея или флюса на контактные площадки печатной платы через специальную пластину с отверстиями (трафарет).

Категория: Метка:

Полуавтоматический трафаретный принтер HW-S550 является самой востребованной моделью в своем сегменте. Прежде всего обращает на себя внимание огромная пропускная способность устройства, намного менее зависящая от оператора. Прочие же многочисленные преимущества принтера обусловлены точностью настроек – выставляя строго заданную силу прижима, можно существенно продлить срок службы трафарета по сравнению с ручным нанесением. Постоянное как по времени, так и площади давление, постоянная скорость, позволяют наносить пасту равномерно и экономно, не только экономя ее, но и повышая качество нанесения, что уменьшает количество брака. Эта же электронная точность помогает сохранить ровным нанесенный узор за счет минимального воздействия на него при страгивании трафарета. Принтер крайне прост в обращении, управление интуитивно понятно. Чтобы выставить положение ракелей, не нужно никаких специальных инструментов, скорость их движения и опускание также регулируются раздельно. Комплектация опорной плиты позволяет надежно закреплять как платы со стандартным интервалом отверстий, так и произвольной конфигурации, как одно-, так и двусторонние. Концевые выключатели с каждой стороны – бесконтактные, имеют регулируемое положение. Для безопасного использования, применено дублирование органов управления опускания рабочей головы. Для питания принтера используется сеть питания 220В, давление 4-6 атмосфер он может получать от пневмотракта, либо обычного компрессора.

Комплект поставки:

В состав комплекта поставки входят сменные ракели (2 ракеля по 20 см и 2 по 25 см) и все необходимые крепления, так что, независимо от вида платы, вы сможете оперативно запустить его на производство «из коробки». После установки и запуска, для обработки каждой платы потребуется всего два нажатия на кнопку.

  • Размер платформы: 320*500 мм;
  • Максимальный размер трафарета: 550*685 мм;
  • Максимальный размер платы: 300*500 мм;
  • Толщина платы: 0,2-2,2 мм;
  • Скорость прохода ракелей: 0 – 2200 мм/мин;
  • Ракеля в комплекте: 300 мм;
  • Электропитание: 380В, 50 Гц, 3 фазы, 0,2 кВт;
  • Питание сжатым воздухом: 0,5-0,8 МПа;
  • Габариты: 860×780×1650 мм;
  • Вес: 300 кг.
