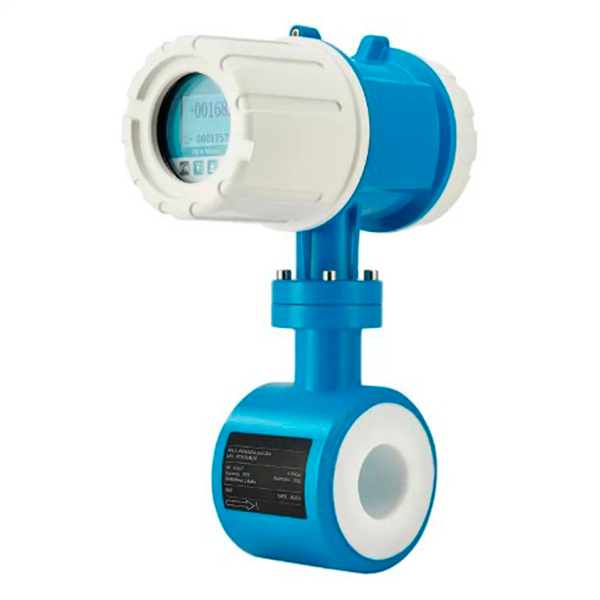

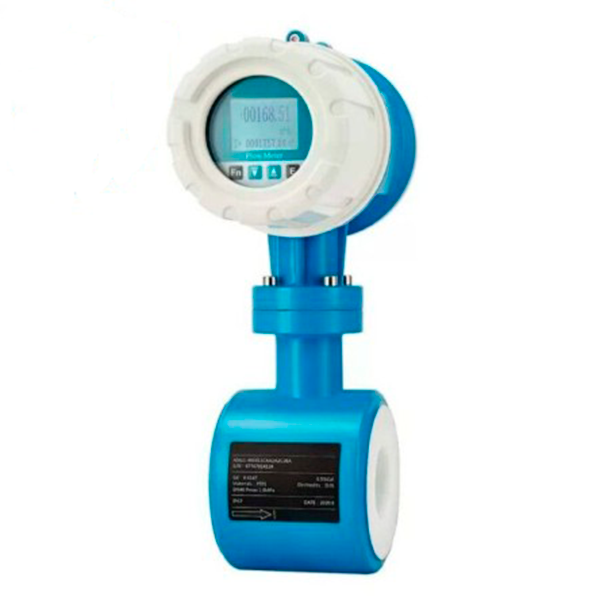

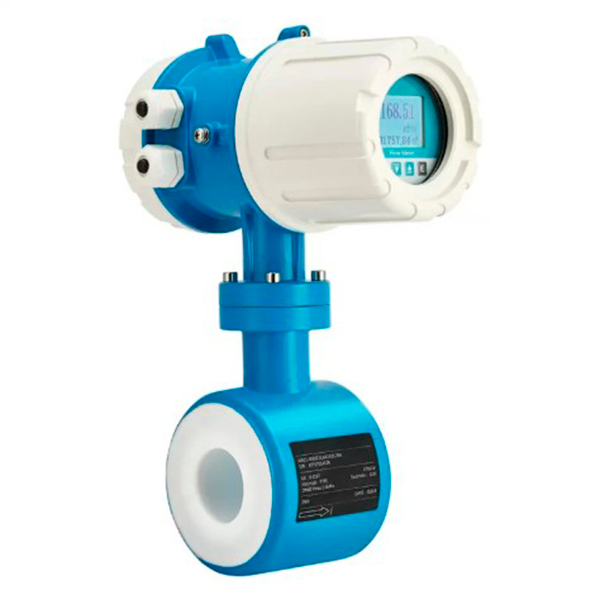

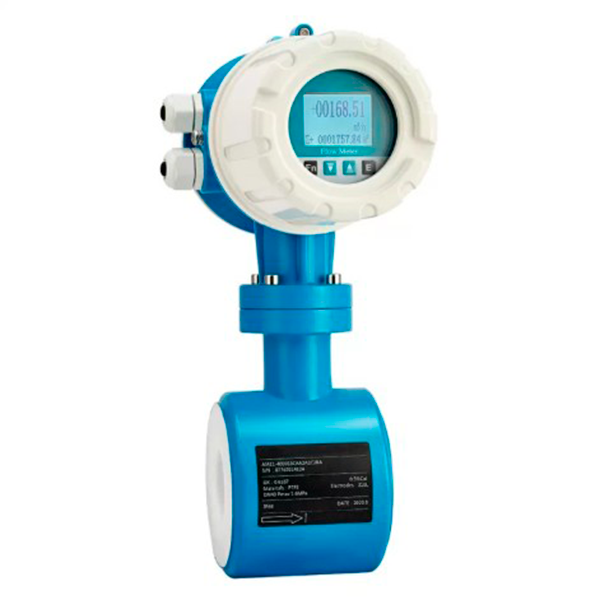

Электромагнитный расходомер Aimag D — это продукт, разработанный для водопроводной и канализационной промышленности. Приложение: водоснабжение/канализация/очистка питьевой воды/ирригация. Номинальный диаметр DN6 ~ DN200. Технологическое соединение: зажим. Давление процесса PN10 ~ 40 / КЛАСС 150/300 / JIS 10K/20K. Точность ±0,5%/±0,2%. Выходной сигнал от 4~20 мА частота/импульс. Степень защиты: IP67.

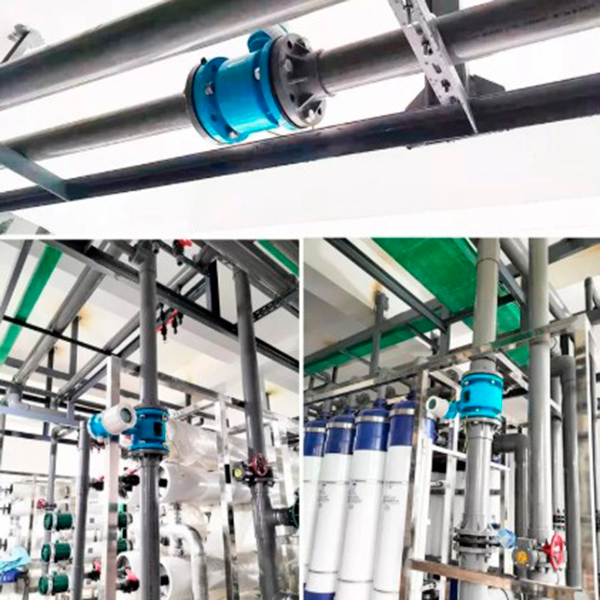

Подходит для различных применений в водно-канализационной промышленности, а также для передачи ответственного хранения, широко используется для измерения расхода сточных вод, сточных вод и т.д.
Функции:
- Доступны различные типы накладок и электродов.
- Стандартные продукты для применения в водоочистительной промышленности.
- Отсутствие движущихся частей, не требует обслуживания.
- В датчике используется интегральный процесс сварки, который является прочным и долговечным.
- На измерение не влияют давление, плотность и температура.
Принцип измерения прибора:

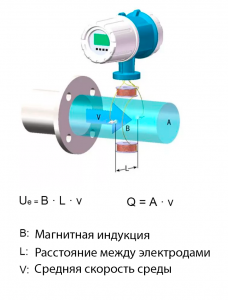

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, где проводник движется в магнитном поле для получения индуцированного напряжения.
Электрический расходомер генерирует постоянное переменное магнитное поле путем переключения постоянного тока с переменной полярностью, направления магнитного поля перпендикулярны направлению потока среды. При изменении расхода среда проходит через магнитное поле и текущая среда эквивалентна движущейся в проводнике, тем самым вызывая электродвижущую силу пропорциональную расходу среды. Электромагнитный расходомер обнаруживает индуцированную электроподвижность через два измерительных электрода и передает ее на преобразователь для обработки. На основе площади поперечного сечения измерительного трубопровода можно рассчитать объемный поток жидкости.
