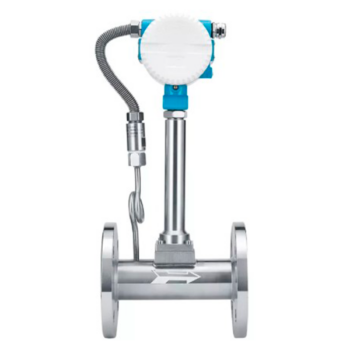

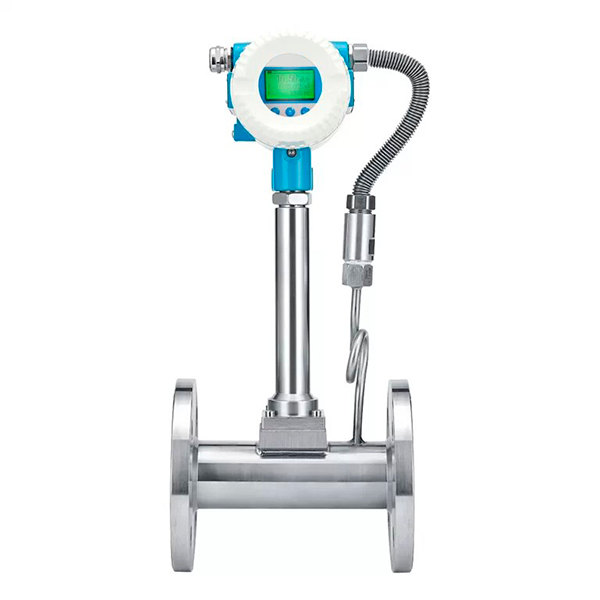

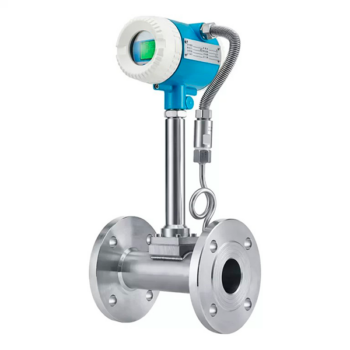

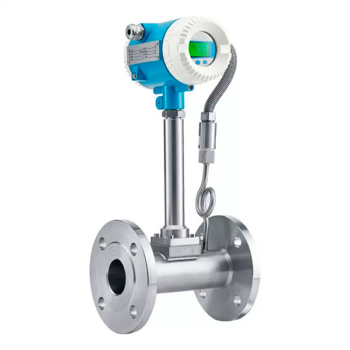

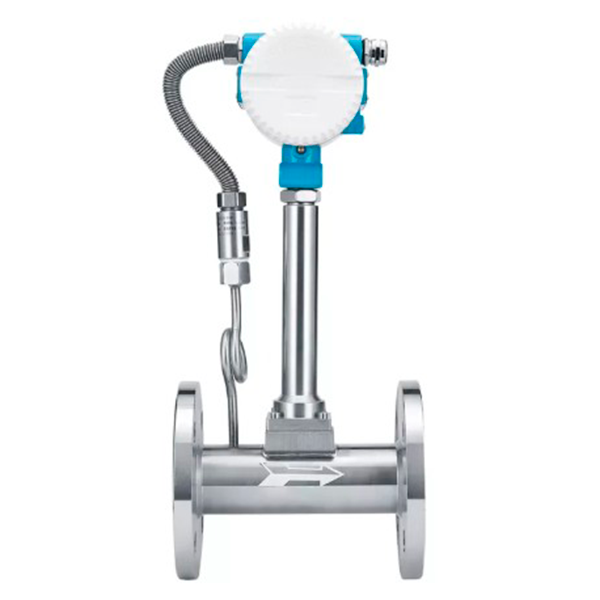

Вихревой расходомер с компенсацией температуры и давления использует принцип вихревой установки Кармана. Датчик имеет встроенный пьезоэлектрический кристалл и интегрированную функцию измерения температуры и давления, что позволяет измерять температуру и давление газа, обеспечивая более точный объемный или массовый расход.
Номинальный диаметр DN15 ~ DN400. Номинальное давление PN40. Температура процесса от-40℃ ~ 260℃. Технологическое соединение: фланец GB, ANSI, DIN, JIS. Выходной сигнал от 4~20 мА, частотный/импульсный/релейный выход. Текущий вход от 4~20 мА. Степень защиты: IP66/ IP67. Точность объемного расхода: жидкость ±0,75%, пар/газ ±1%. Точность массового расхода: жидкость ±0,85%, пар/газ ±1,5%.
Особенности:
- Дружественный пользовательский интерфейс, простота в эксплуатации.
- Многопараметрическое измерение, экономия времени и затрат.
- Интегрированное измерение давления и температуры.
- Долгосрочная стабильность и надежность.
- Особенно хорошо подходит для измерения расхода пара.
- Широко используется в трубопроводах для передачи и распределения пара.
Принцип измерения:
Когда среда проходит через корпус Блефа с определенной скоростью, за сторонами корпуса Блефа образуется попеременно расположенный вихревой пояс, называемый «вихрем фон Кармана». Поскольку обе стороны вихревого генератора попеременно создают вихрь, пульсация давления генерируется с обеих сторон генератора, что заставляет детектор создавать переменное напряжение. Пьезоэлектрический элемент, заключенный в корпус датчика, генерирует сигнал переменного заряда с той же частотой, что и вихрь, под действием переменного напряжения. Частота этих импульсов прямо пропорциональна скорости потока. После усиления предварительным усилителем сигнал поступает на интеллектуальный тотализатор расхода для обработки. В определенном диапазоне числа Рейнольдса взаимосвязь между частотой высвобождения вихря, скоростью жидкости и шириной поверхности потока, обращенной к генератору вихря, может быть выражена следующим уравнением: f=St x V/d, где f — частота высвобождения вихря Кармена, St — число Струхаля, V — скорость, d- ширина треугольного цилиндра.
Применение:
- Производство горючего топлива.
- Измерение расхода пара.
