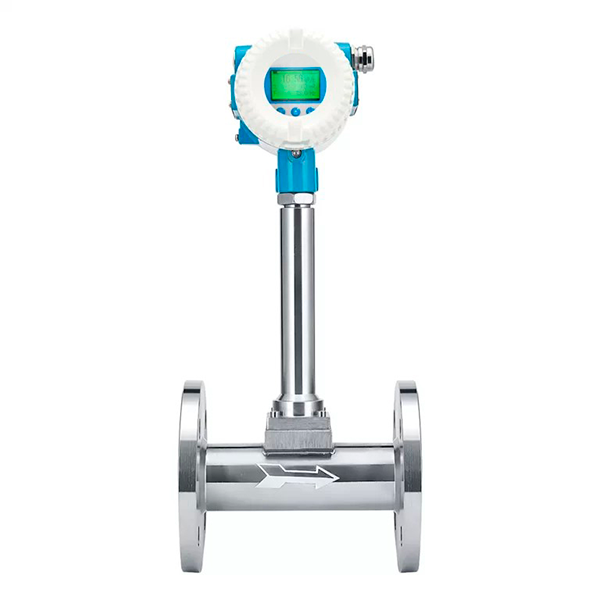

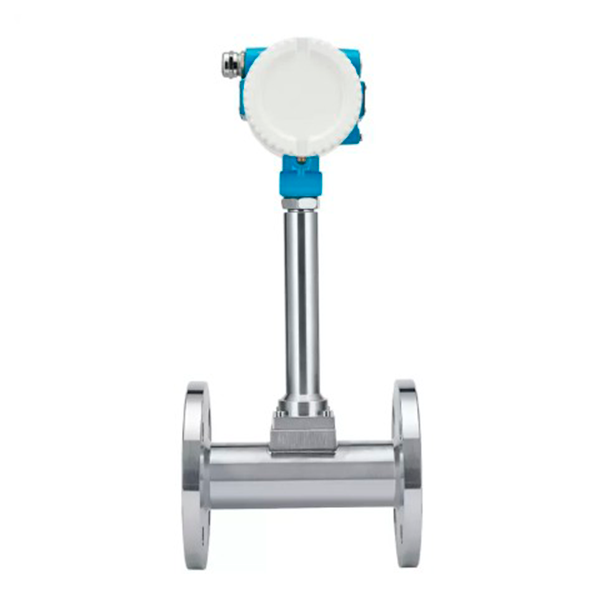

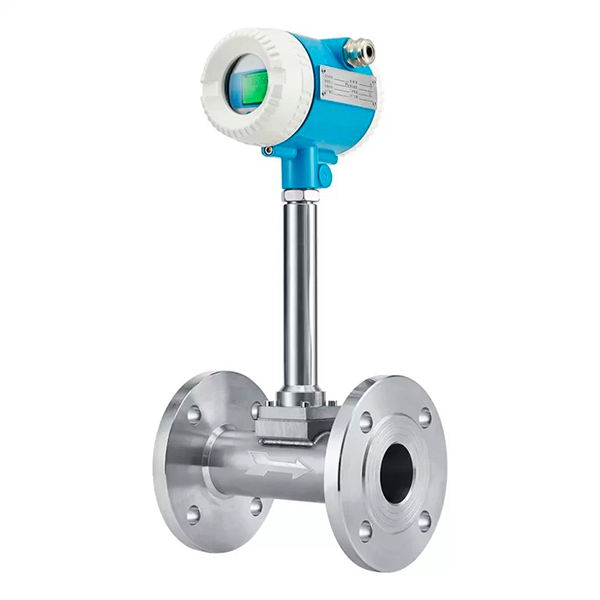

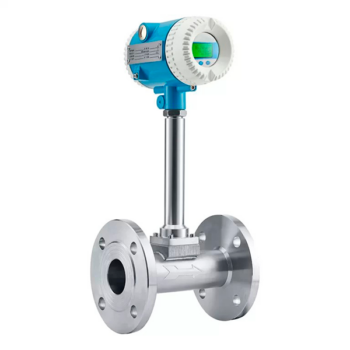

Вихревой расходомер Aitex E-типа — это паровой вихревой расходомер с превосходной надежностью и производительностью. Данный расходомер использует уникальную технологию обработки сигнала, обладает хорошей стабильностью, точностью измерений.
Особенности:
- Подходит для широкого спектра применений.
- Долгосрочная стабильность и надежность.
- Датчик прочный и долговечный.
- Отличная виброустойчивость.
- Доступны фланцы ANSI, DIN, JIS и других стандартов.
Принцип измерения:

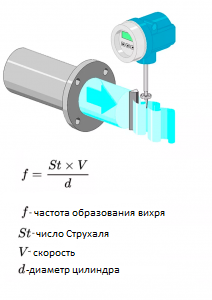

Когда среда проходит через корпус Блефа с определенной скоростью, за сторонами корпуса Блефа образуется попеременно расположенный вихревой пояс, называемый «вихрем фон Кармана». Поскольку обе стороны вихревого генератора попеременно создают вихрь, пульсация давления генерируется с обеих сторон генератора, что заставляет детектор создавать переменное напряжение. Пьезоэлектрический элемент, заключенный в корпус датчика, генерирует сигнал переменного заряда с той же частотой, что и вихрь, под действием переменного напряжения. Частота этих импульсов прямо пропорциональна скорости потока. После усиления предварительным усилителем сигнал поступает на интеллектуальный тотализатор расхода для обработки. В определенном диапазоне числа Рейнольдса взаимосвязь между частотой высвобождения вихря, скоростью жидкости и шириной поверхности потока, обращенной к генератору вихря, может быть выражена следующим уравнением: f=St x V/d, где f — частота высвобождения вихря Кармена, St — число Струхаля, V — скорость, d- ширина треугольного цилиндра.
Применение:
- Производство горючего топлива.
- Измерение расхода пара.
