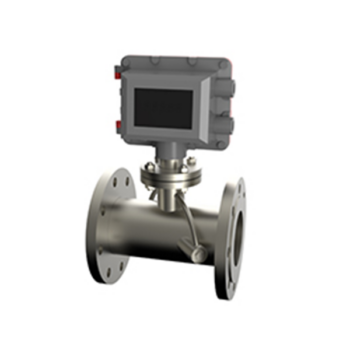

Ультразвуковой расходомер жидкости DDTOP UFM

Ультразвуковые расходомеры – расходомеры, принцип работы которых основан в прохождении ультразвуковой волны через поток жидкости. Широко применяются в промышленности, ЖКХ, энергетике и других отраслях благодаря высокой точности, надежности и долговечности.

Категория: Метка:

Датчик расходомера делится на тип внешнего зажима, тип вставки и тип участка трубы, в котором устанавливаются тип внешнего зажима и тип вставки. Главный двигатель может быть установлен в крытом приборном шкафу, датчик установлен на трубе. Главный двигатель и датчик соединены пользовательским кабелем. Измерительная среда: вода, морская вода, промышленные стоки, кислотно-основная жидкость, спирт, различные масла и другие однородные жидкости, способные проводить ультразвуковые волны. Температура от -30~160°C. Скорость потока от 0~±10 м/с. Рабочая среда: температура — основной блок от -40~70°C, датчик потока от -30~160°C; влажность — основной блок 85% RH. Датчик потока может работать в воде, глубина воды ≤2 м.

Особенности:

  • Уникальный интерфейс, удобный для быстрой установки и определения местоположения датчика, простой в эксплуатации.
  • Металлический датчик с защитой от помех.
  • Высокая точность, сильная способность защиты от помех, работа в суровых условиях.
  • Корпус водонепроницаемый, пылезащитный, против загрязнения нефтью, различными жидкостями и грязью, класс IP67.

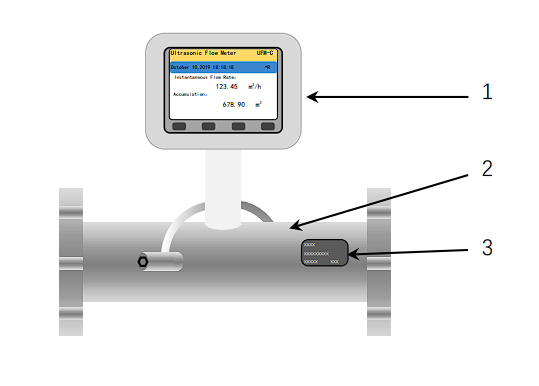

Основная структура:

1. Цифровой экран.
2. Прямая труба
3. Название участка прямой трубы.

Применение:

  • Обработка сырой нефти.
  • Сточные воды нефтяных месторождени
  • Химическая очистка.

Основной мотор:

  • Принцип корреляции разницы во времени, алгоритм корреляции.
  • Точность, скорость потока: лучше, чем ±1%.
  • Используется 4,3-дюймовый ЖК-дисплей, поддерживающий китайский и английский языки.
  • Вывод сигнала: 1 токовый выход 4-20 мА, сопротивление 0~1K, точность 0,1%.
  • Ввод сигнала: подключение к 3-проводным платиновым резисторам PT100 для измерения тепла.
  • Интерфейс передачи данных: изолированный последовательный интерфейс RS485 для модернизации расходомера через ПК.

Специализированные кабели:

  • Индивидуальные силовые кабели и разветвители для эффективного экранирования помех.

Трубопровод:

  • Труба: сталь, нержавеющая сталь, чугун, цементные трубы, медь, ПВХ, алюминий, армированный стекловолокном пластик и прочие плотные трубы, футеровка допускается.
  • Внутренний диаметр трубки: 50~3000 мм.
  • Прямая труба: наилучшая точка установки датчика: вверх по течению 10D, вниз по течению 5D, 30D от выхода насоса (D — диаметр трубы).

Измерительная среда:

  • Категории: однородная жидкость, проводящая ультразвуковые волны, такая как вода, морская вода, промышленные стоки, растворы кислот и щелочей, спирт, различные масла и т.д.
  • Температура: -30~160°C.
  • Определение содержания примесей: 10000ppm и небольшое содержание частиц.
  • Скорость потока: 0~±10м/с.

Рабочая среда:

  • Температура: основной блок -40~70°C; датчик потока -30~160°C
  • Влажность: основной блок 85% RH; датчик потока может быть погружен в воду, глубина воды ≤ 2 м (примечание: после того, как датчик проходит орошение).
  • Источник питания: DC24V или AC85~264V.
  • Мощность потребления: ≤3W.
