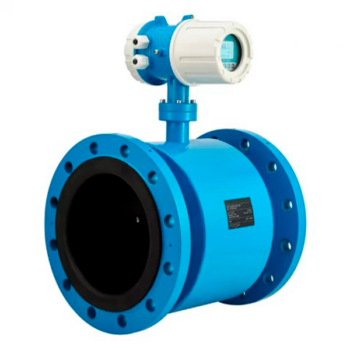

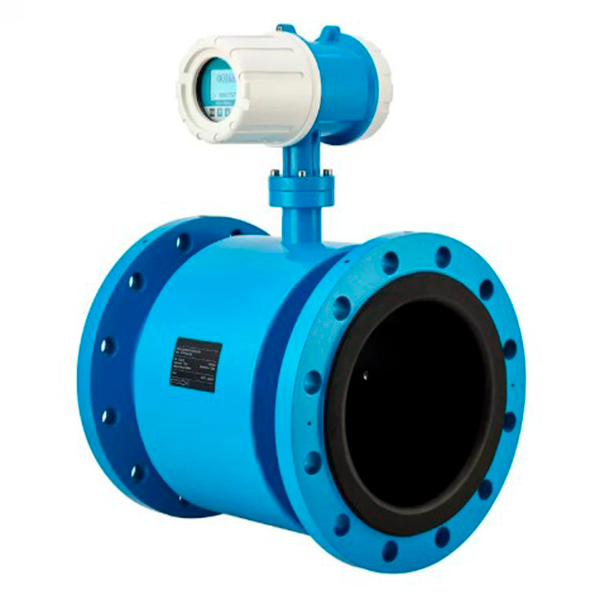

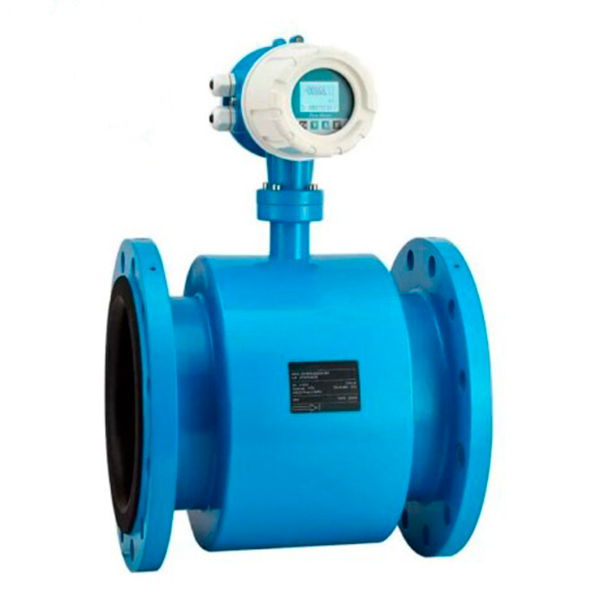

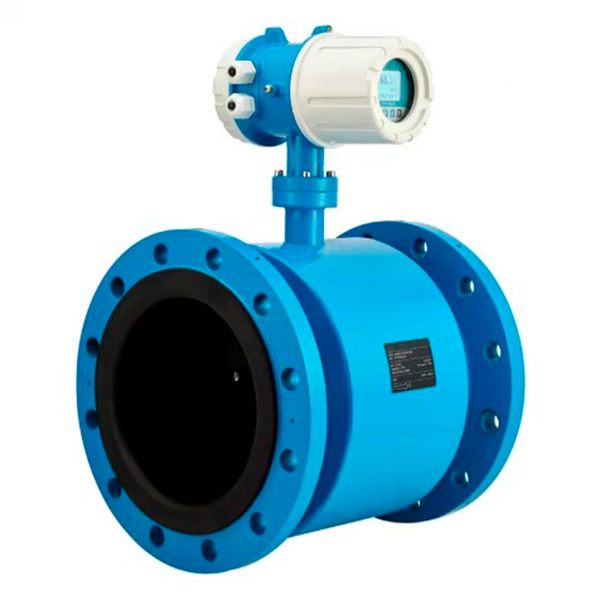

Электромагнитный расходомер специально разработан для жидкостей с высоким содержанием твердых веществ и высоким уровнем истирания. Благодаря уникальной технологии обработки сигналов и усиленной системе катушек Aimag S подходит для измерения абразивных и агрессивных жидкостей во многих отраслях промышленности, таких как очистка сточных вод, производство целлюлозы и бумаги или в металлургической промышленности. Номинальный диаметр Ду15 ~ Ду600. Технологическое соединение: фланец GB, ANSI, DIN, JIS. Давление процесса PN16 ~ 40 / КЛАСС 150/300 / JIS 10K/20K. Точность ±0,5%/±0,2%. Выходной сигнал от 4~20 мА частота/импульс. Степень защиты: IP67 / IP68 (опционально).
Функции:
- Уникальная технология обработки сигналов.
- Усиленная система катушек.
- Высокий уровень безопасности.
- Износостойкие электроды и накладки.
- Отсутствие движущихся частей, не требует технического обслуживания.
- Подходит для абразивных и агрессивных жидкостей.

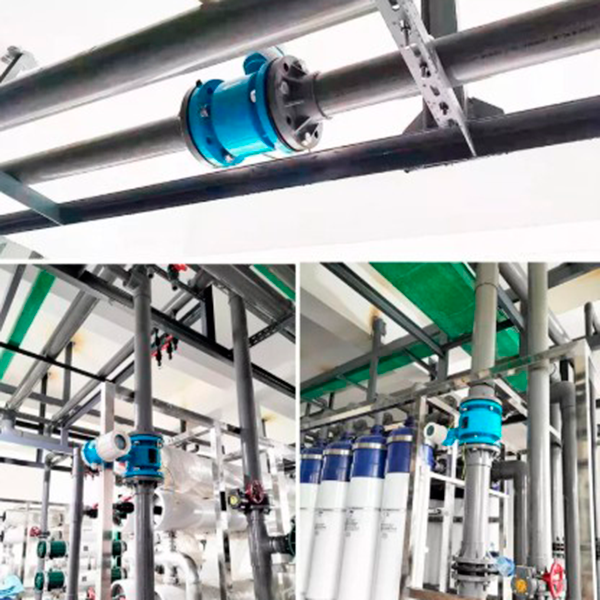

- Широко используется в очистке сточных вод, целлюлозно-бумажной промышленности.
Принцип измерения прибора:

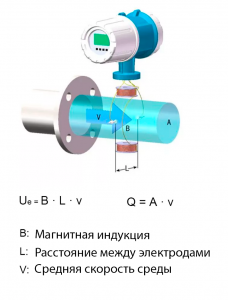

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, где проводник движется в магнитном поле для получения индуцированного напряжения.
Электрический расходомер генерирует постоянное переменное магнитное поле путем переключения постоянного тока с переменной полярностью, направления магнитного поля перпендикулярны направлению потока среды. При изменении расхода среда проходит через магнитное поле и текущая среда эквивалентна движущейся в проводнике, тем самым вызывая электродвижущую силу пропорциональную расходу среды. Электромагнитный расходомер обнаруживает индуцированную электроподвижность через два измерительных электрода и передает ее на преобразователь для обработки. На основе площади поперечного сечения измерительного трубопровода можно рассчитать объемный поток жидкости.
