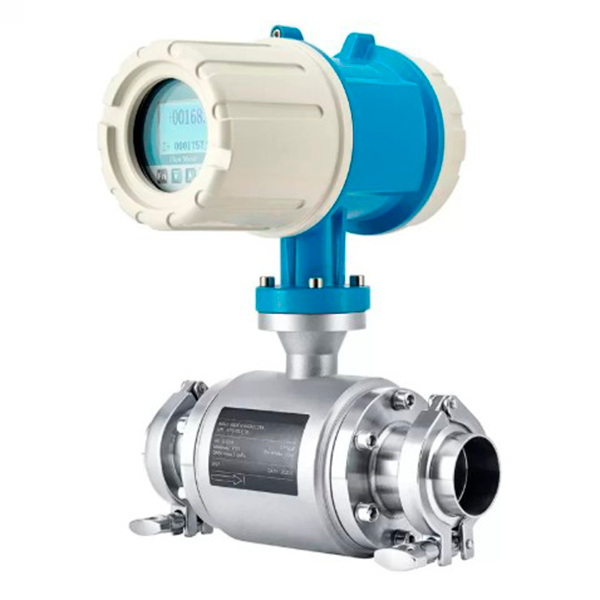

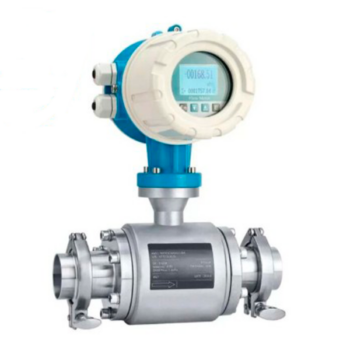

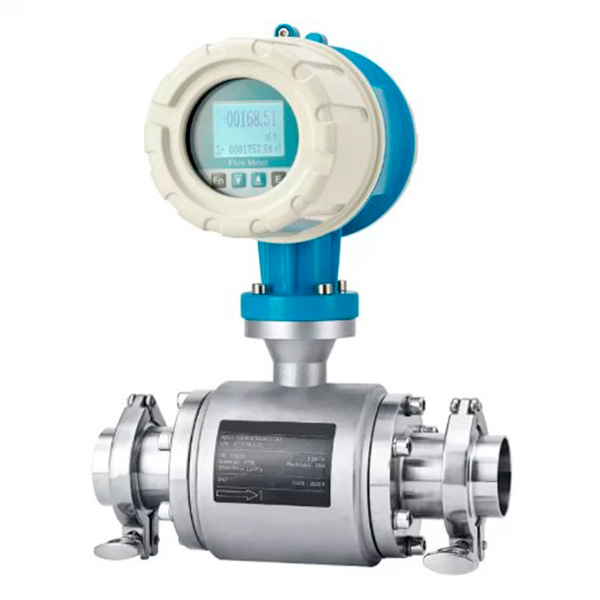

Электромагнитные расходомеры Aimag H используют гигиеническое соединение процесса и оснащены коррозионностойкими накладками, которые особенно подходят для гигиенических применений и соответствуют технологическим требованиям к пищевым напитками и медико-биологическим наукам. Расходомер использует фитинги с тройными зажимами. Номинальный диаметр DN6 ~ DN150. Технологическое соединение: зажим, фланец, сварка. Давление процесса PN16 ~ 40 / КЛАСС 150/300 / JIS 10K/20K. Точность ±0,5%/±0,2%. Выходной сигнал 4~20 мА частота/импульс. Степень защиты IP67 / IP68 (опционально).
Прибор подходит для измерения расхода различных жидкостей в производстве пищевых продуктов и напитков, а также в производстве лекарственных средств, для измерения расхода жидких ингредиентов, используемых для создания медикаментов. Отвечает строгим стандартам пищевой, фармацевтической промышленности, гарантирует надежное измерение.
Функции:
- Подкладка из PFA.
- Материалы, соприкасающиеся со средой, подлежат очистке CIP, SIP.
- Отсутствие движущихся частей, не требует технического обслуживания.
- Гибкая установка: множество гигиеничных присоединений к процессу.
Принцип измерения прибора:

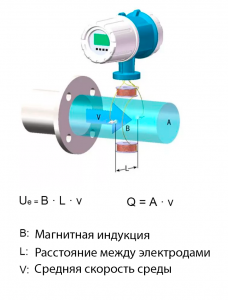

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, где проводник движется в магнитном поле для получения индуцированного напряжения.
Электрический расходомер генерирует постоянное переменное магнитное поле путем переключения постоянного тока с переменной полярностью, направления магнитного поля перпендикулярны направлению потока среды. При изменении расхода среда проходит через магнитное поле и текущая среда эквивалентна движущейся в проводнике, тем самым вызывая электродвижущую силу пропорциональную расходу среды. Электромагнитный расходомер обнаруживает индуцированную электроподвижность через два измерительных электрода и передает ее на преобразователь для обработки. На основе площади поперечного сечения измерительного трубопровода можно рассчитать объемный поток жидкости.
