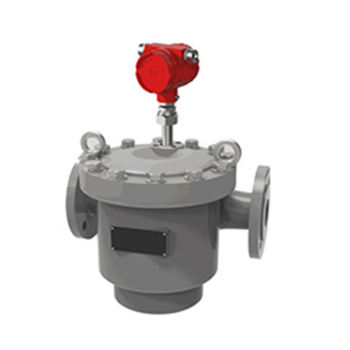

Особенности:
- Стабильная работа, отсутствие вибрации, отсутствие шума.
- Нечувствительность к изменениям в потоке среды вверх по течению.
- Почти не зависит от вязкости среды.
- Высокая точность.
- Выдерживает высокое давление, хорошая применимость, долгий срок службы.
- Удобная установка, не требуется прямой участок трубы, выпрямитель и другое вспомогательное оборудование, не влияет локоть, клапан и другая трубопроводная арматура.
Принцип работы:

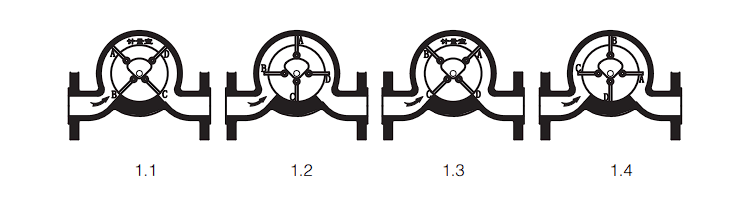

В измерительной камере расходомера находятся две или три пары вращающихся скребков, в канавке цилиндра ротора скребки скользят в радиальном направлении под действием жидкости под давлением. Скребки непрерывно делят жидкость на отдельные объемы, которые затем измеряются с помощью приводного механизма и счетного индикатора. Общий объем жидкости измеряется с помощью приводной шестерни и счетного индикатора. Схема механизма скребкового расходомера, его действие происходит следующим образом: когда скребок находится в положении, показанном на рис.1.1, скребки A и D высовываются из ротора и соприкасаются с внутренней стенкой дозирующей камеры, а скребки B и C сжимаются в роторе. Когда измеряемая жидкость поступает в расходомер, скребок и ротор вращаются по часовой стрелке. Ротор и скребок вращаются на одну восьмую часть, то есть, когда скребок находится в положении на рис.1.2, скребок A все еще полностью выдвинут, скребок D начинает сжиматься, скребок C все еще полностью сжат. Скребок B начинает выдвигаться. Когда ротор и скребок поворачиваются на четверть оборота, то есть, когда скребок находится в положении на рис.1.3, скребки A и B полностью выдвигаются. В этот момент измеряемая жидкость заполняет пространство, состоящее из скребков A, B, ротора, внутренней полости корпуса и верхней и нижней крышек, и при вращении скребков. Когда скребок поворачивается в положение, показанное на рис.1.4, жидкость между скребками A и B начинает вытекать из-за постепенного втягивания A. В то же время скребок C начинает выдвигаться, и точно измеренный объем жидкости снова начинает образовываться между скребками B и C. Каждый оборот четырех скребков составляет 4 объема потока объем. Если расходомер имеет три пары скребков, он пропускает 6 объемов потока). Таким образом достигается цель измерения измеряемой среды.

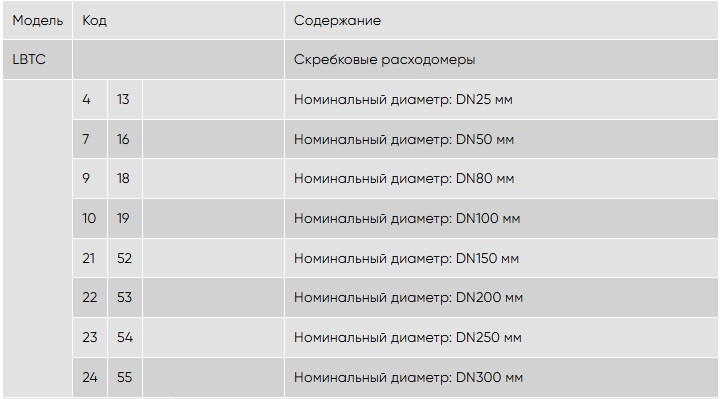

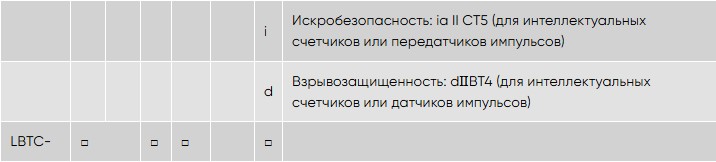

Применение:
- Переработка: гидроочистка, изомеризация.
- Подготовка сырой нефти: станция дозирования.
