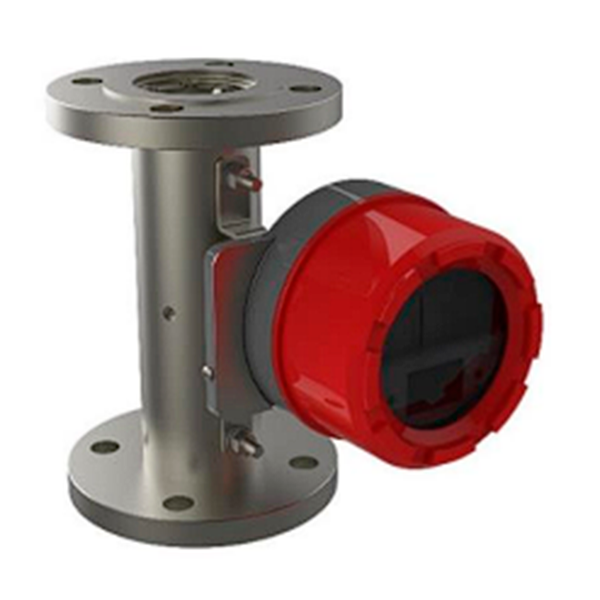

Ротаметр жидкости, газа и пара 4-20 мА DDTOP MTF

Госреестр: 93313-24

Ротаметр DDTOP MTF может измерять жидкость, газ и пар, в особенности используется для измерения потока с малым расходом и низким числом Рейнольдса.

Категория: Метка:

Особенности:

  • Низкая потеря давления.
  • При заводской калибровке используется метод калибровки 11 секций, точность продукта достигает 1,0 класса.
  • Возможность выбрать соединение рукава карты, трубопровод φ6mm, φ8mm, φ10mm, φ12mm. Фланцевые соединения также могут быть выбраны, а стандарт фланца определяется в соответствии с требованиями пользователя.
  • Возможность измерять жидкость, газ и пар (минимальный измеряемый поток 0,3 л/ч), так же используется для измерения потока с малым расходом и низким числом Рейнольдса.
  • Максимальное давление 69 MПa.

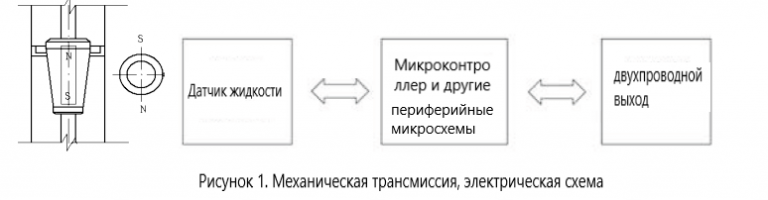

Измеряемая среда поступает с нижнего конца измерительной трубки, и под действием жидкости, создается разность давлений между верхним и нижним концами поплавка. Эта разность давления является подъемной силой поплавка. Поплавок будет оставаться в определенном положении, когда подъемная сила приложенная к поплавку, уравновешивается силой тяжести поплавка. Измеренный расход соответствует положению поплавка в измерительной трубке, как показано на рисунке 1, благодаря встроенному магниту поплавка в сочетании с обнаружением магнитной стали на оси индикатора. Скорость потока отображается непосредственно на циферблате или через преобразование цепи. Датчик Холла преобразует магнитный сигнал в электрический сигнал, а затем обрабатывается контроллером. Расход отображается на ЖК-дисплее, 4-20 мА токовый сигнал выводится, загрузка цифрового сигнала, совместимого с протоколом HART связи.

Применение:

  • Переработка: каталитический риформинг, кислотосодержащий отстойник.
  • Природный газ: восстановление серы, восстановление легких углеводородов.

Классификация по способу установки:

  • Вертикальный тип установки.
  • Горизонтальный тип установки.

Классификация по применяемой среде:

  • Базовый тип применяется для измерения жидкости.
  • Демпфирующий тип применяется для измерения газов и паров.
  • Антикоррозийный тип футерован PTFE, подходит для измерения коррозионных сред.
  • Тип зажима подходит для сохранения тепла или охлаждения среды.
  • Тип оболочки применяется для измерения теплой или холодной среды.
  • Рабочее напряжение: 12V～30В.
  • Выходной сигнал: двухпроводной токовый выход 4~20 мADC и связь по протоколу HART с нагрузкой.
  • Стандарт фланца: HG/T20592-2009；HG/T20615-2009 или по запросу.
  • Ввод источника питания: M12×1,5 (внутренняя резьба) или по запросу.
  • Входной импеданс: ＞100MΩ.
  • Стандартное сопротивление нагрузки: 250 Ом.
  • Номинальное давление: DN15～DN50 — ≤10,0MПa, DN80～DN100 -≤6,3MПa или по запросу.
  • Точность: 1.0, 1.5, 2.0.
  • Уменьшение: 10:1.
  • Температура среды: -40℃≤T≤300℃.
  • Выбор времени затухания: 0-32 секунды.
  • Температура окружающей среды: -40℃≤T≤80℃ (при ≤-20℃, ЖК-дисплей не отображается).
  • Взрывозащищенный тип: Ex ia Ⅱ C T4 Ga; Ex d Ⅱ C T4 Gb.
  • Рейтинг IP: IP66.

Диапазон измерений:

  • Вода: 2,5л/ч～100000л/ч (20℃)
  • Воздух: 0,07 м3/ч～1800м3/ч (0,1013МПа, 20℃).
  • DN15, DN20：η＜5mPa.s（FZ15,1~FZ15,5); η＜30мПа/с (FZ15,6~FZ15,15; FZ20,1~FZ20,4).
  • DN25, DN40: η＜250 мПа/с.
  • DN50, DN80, DN100: η＜300 мПа/с.
