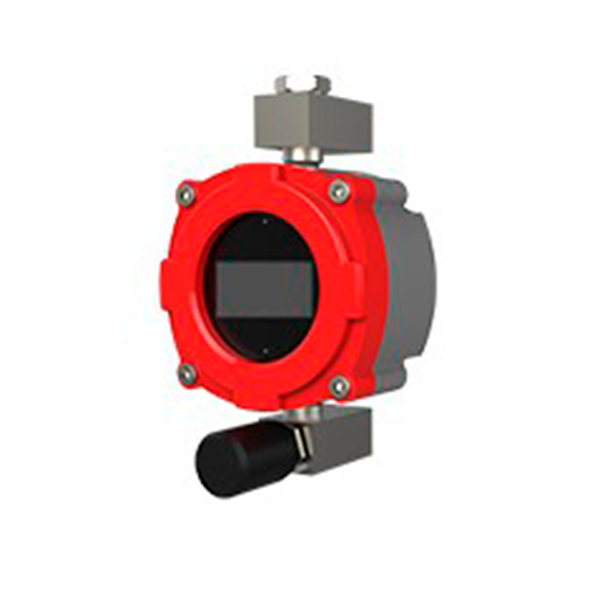

Ротаметр для микропотока жидкости и газа DDTOP MTF

Госреестр: 93313-24

Ротаметр DDTOP MTF для микропотока может измерять мельчайшие объемы жидкости или газа, что обеспечивает стабильное и надежное измерение и широкий диапазон применения. Широко используется в нефтехимической, нефтеперерабатывающей, металлургической, фармацевтической и других отраслях промышленности для измерения микропотоков и продувки трубопроводов.

Категория: Метка:

Прибор основан на поплавковом принципе измерения. Оснащен клапаном точной настройки для облегчения установки пользователем определенного расхода. В соответствии с направлением потока среды он может быть разделен на два типа: боковой вход и выход, нижний вход и выход. В соответствии с режимом отображения, он подразделяется на механический индикаторный тип и жидкокристаллический дисплей с токовым выходом 4-20 мА.

Точность: стандартный ±4,0%, специальный ±2,5. Максимальное давление среды ≤69 Мпа. Температура окружающей среды от 25℃~+70℃. Тип соединения: стандартный винт (резьба), стандартное трубное соединение, стандартный фланец; вертикальный монтаж и горизонтальный монтаж.

Особенности:

  • Низкая потеря давления.
  • При заводской калибровке используется метод калибровки 11 секций, точность продукта достигает 1,0 класса.
  • Возможность выбрать соединение рукава карты, трубопровод φ6mm, φ8mm, φ10mm, φ12mm. Фланцевые соединения также могут быть выбраны, а стандарт фланца определяется в соответствии с требованиями пользователя.
  • Возможность измерять жидкость, газ (минимальный измеряемый поток 0,3 л/ч), так же используется для измерения потока с малым расходом и низким числом Рейнольдса.
  • Максимальное давление 69 MПa.

Ротаметр для микропотока DDTOP MTF может измерять микропоток жидкости или газа. Прибор оснащен микрорегулировочным клапаном, что удобно для установки конкретного расхода. Расходомер в основном состоит из двух основных частей: измерительного устройства и преобразователя. По типу монтажа он может быть разделен на два типа: вертикальный тип установки и горизонтальный тип установки «бок в бок».

Применение:

  • Переработка: каталитический риформинг, кислотосодержащий отстойник.
  • Природный газ: восстановление серы, восстановление легких углеводородов.

Классификация по типу монтажа:

  • Вертикальный монтаж.
  • Горизонтальный монтаж.

Классификация по применяемой среде:

  • Основной тип применяется для измерения жидкости.
  • Затухающий тип применяется для измерения газов и паров.
  • Антикоррозийный тип: футеровка PTFE и применение для измерения агрессивных сред.
  • Применение: вода 20℃, 0,3-120 л/ч; воздух 20°C, 0,1013 МПа, 1,2-3600 л/ч.
  • Средняя степень вязкости: η＜5мПа.с.
  • Соотношение диапазонов: 10:1.
  • Точность: стандартный ±4,0%, специальный ±2,5.
  • Материал трубки: стандартный 304.
  • Применение при средних температурах 40≤T≤300℃.
  • Максимальное давление среды: ≤69 Мпа.
  • Температура окружающей среды: 25℃~+70℃.
  • Тип соединения: стандартный винт (резьба) NPT 1/4”; стандартное трубное соединение φ6 мм, φ8 мм, φ10 мм, φ12 мм; стандартный фланец HG/T20615, HG/T20592 DN15 1,6MПa.
  • Размер соединения: горизонтальная установка 125 мм.
  • Вертикальная установка: 154 мм.
  • Выходной сигнал: 4~20 мА с коммуникацией HART.
  • Ввод источника питания: M12x1,5 (внутренняя резьба).
  • Материал корпуса: литой алюминий.
  • Взрывозащищенный тип: искробезопасный Exia ⅡCT4.
  • Рейтинг IP: IP65.
