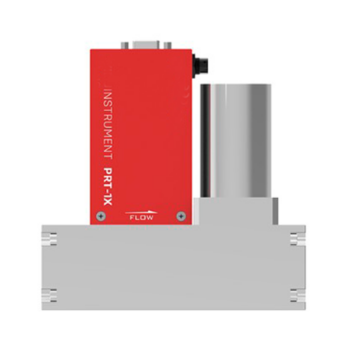

Регулятор массового расхода газа YIDU EC

Ламинарный регулятор массового расхода основан на запатентованной технологии компенсируемого ламинарного перепада давления. Благодаря встроенным датчикам давления и температуры прибор полностью компенсирует расхождения между объемным и массовым расходом, вызванные изменениями температуры и давления. Прецизионный электромагнитный пропорциональный клапан автоматически регулирует поток газа в соответствии с заданными значениями, обеспечивая исключительно точное и стабильное измерение и контроль расхода.

Категория: Метка:

Стабильный регулятор массового расхода газа для интеграции в промышленное оборудование. Технология основана на ламинарно-дифференциальном принципе, не зависит от состояния входящего потока. В сочетании с высокоточными датчиками давления и температуры, обеспечивающими точную компенсацию давления и температуры, продукт быстро достигает заданного значения расхода, что гарантирует точность измерений и стабильность управления. Аналоговый и цифровой способы связи подходят для клиентов, осуществляющих сопутствующий контроль процессов.

Особенности:

  • Высокая точность: погрешность ±0,5% от показаний для точного контроля газа в высокотехнологичном производстве.
  • Широкий диапазон расходов: от 0,5 SCCM до 5000 SLPM, охватывает весь диапазон требований различных отраслей.
  • Улучшенная совместимость: поддержка основных промышленных протоколов связи и различных типов газовых соединений.
  • Расширенная масштабируемость: доступны модификации для работы при высоких/низких температурах (-40°C~200°C), высоком давлении (до 100 бар), с пониженным перепадом давления и с быстродействием до ≤15 мс.

Применение:

Когда требуется точное регулирование расхода газа или создание автоматизированных производственных линий, ламинарные регуляторы массового расхода служат в качестве необходимого оборудования, используемого в научно-исследовательских институтах и в широком спектре систем автоматизации промышленных процессов, обеспечивая превосходную стабильность и точность.

Модель EC100:

  • Диапазон измерения расхода: 20 см³/мин~500 л/мин.
  • Тип клапана: N/C (нормально замкнутый).
  • Точность: ±1,0% S.P. (2%～100% F.S.).
  • Повторяемость: ±0,2% F.S.
  • Смещение из-за давления: ≤±0,1% F.S./100 кПа (опорное 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,05% F.S./°C (опорная 25°C).
  • Рабочий диапазон: 2%～100% F.S.
  • Время отклика: ≤700 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: 0℃～50℃.
  • Диапазон температур окружающей среды: 0℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Рабочий диапазон перепада давления: 50 кПа～700 кПа (≤5 SLPM); 100 кПа～700 кПа (10 SLPM); 50 кПа～700 кПа (20 SLPM); 200 кПа～700 кПа (30~1000 SLPM); 400 кПа～700 кПа (1500~2000 SLPM); 450 кПа～700 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: < 300 мА (< 7,2 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Материал уплотнений: уплотнительные кольца: FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.

Модель EC200:

  • Диапазон измерения расхода: 5 см³/мин~500 л/мин.
  • Тип клапана: N/C (нормально замкнутый).
  • Точность: ±1,0% S.P.(30%～100% F.S.) ±1,0% F.S.(1%～30% F.S.).
  • Повторяемость: ±0,2% F.S.
  • Смещение из-за давления: ≤±0,1% F.S./100 кПа (опорное 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,05% F.S./°C (опорная 25°C).
  • Рабочий диапазон: 1%～100% F.S.
  • Время отклика: ≤700 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: 0℃～50℃.
  • Диапазон температур окружающей среды: 0℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Рабочий диапазон перепада давления: 50 кПа～700 кПа (≤5 SLPM); 100 кПа～700 кПа (10 SLPM); 50 кПа～700 кПа (20 SLPM); 200 кПа～700 кПа (30~1000 SLPM); 400 кПа～700 кПа (1500~2000 SLPM); 450 кПа～700 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: < 300 мА (< 7,2 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Материал уплотнений: уплотнительные кольца: FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, PROFIBUS, EtherCAT, PROFINET,
  • DeviceNet, 4～20 мА / 0～5 В.

Модель EC300:

  • Диапазон измерения расхода: 0,5 см³/мин~5000 л/мин.
  • Тип клапана: N/C (нормально замкнутый).
  • Точность: ±1,0% S.P. (20%～100% F.S.) ±0,2% F.S. (0,5%～20% F.S.).
  • Повторяемость: ±0,2% Rd (20%～100% F.S.) ±0,04% F.S. (0,5%～20% F.S.).
  • Смещение из-за давления: ≤±0,1% Rd/100 кПа (опорное 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,02% F.S./°C (опорная 25°C).
  • Рабочий диапазон: 0,5%～100% F.S.
  • Время отклика: ≤600 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Рабочий диапазон перепада давления: 50 кПа～700 кПа (≤5 SLPM); 100 кПа～700 кПа (10 SLPM); 50 кПа～700 кПа (20 SLPM); 200 кПа～700 кПа (30~1000 SLPM); 400 кПа～700 кПа (1500~2000 SLPM); 450 кПа～700 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: < 300 мА (< 7,2 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Материал уплотнений: уплотнительные кольца: FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.

Модель EC400:

  • Диапазон измерения расхода: 2 см³/мин~2000 л/мин.
  • Тип клапана: N/C (нормально замкнутый).
  • Точность: ±1.0% S.P. (10%～100% F.S.) ±0.1% F.S. (0.5%～10% F.S.).
  • Повторяемость: ±0,1% Rd (20%～100% F.S.) ±0,02% F.S. (0,5%～20% F.S.).
  • Смещение из-за давления: ≤±0,1% Rd/100 кПа (опорное 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,02% F.S./°C (опорная 25°C).
  • Рабочий диапазон: 0,5%～100% F.S.
  • Время отклика: ≤600 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Рабочий диапазон перепада давления: 50 кПа～700 кПа (≤5 SLPM); 100 кПа～700 кПа (10 SLPM); 50 кПа～700 кПа (20 SLPM); 200 кПа～700 кПа (30~1000 SLPM); 400 кПа～700 кПа (1500~2000 SLPM); 450 кПа～700 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: < 300 мА (< 7,2 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Материал уплотнений: уплотнительные кольца: FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, PROFIBUS, EtherCAT, PROFINET,
  • DeviceNet, 4～20 мА / 0～5 В.

Модель EC450:

  • Диапазон измерения расхода: 2 см³/мин~2000 л/мин.
  • Тип клапана: N/C (нормально замкнутый).
  • Точность: ±0,5% S.P. (20%～100% F.S.) ±0,1% F.S. (0,5%～20% F.S.).
  • Повторяемость: ±0,1% Rd (20%～100% F.S.) ±0,02% F.S. (0,5%～20% F.S.).
  • Смещение из-за давления: ≤±0,1% Rd/100 кПа (опорное 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,02% F.S./°C (опорная 25°C).
  • Рабочий диапазон: 0,5%～100% F.S.
  • Время отклика: ≤600 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Рабочий диапазон перепада давления: 50 кПа～700 кПа (≤5 SLPM); 100 кПа～700 кПа (10 SLPM); 50 кПа～700 кПа (20 SLPM); 200 кПа～700 кПа (30~1000 SLPM); 400 кПа～700 кПа (1500~2000 SLPM); 450 кПа～700 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: < 300 мА (< 7,2 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Материал уплотнений: уплотнительные кольца: FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.
