Из-за широкого разнообразия методов измерения расхода и типов приборов, а также возникающих сложностей измеряемых объектов, приборы для измерения расхода технически сложны в применении. Поскольку большинство расходомеров относятся к среднеконтактному типу, необходимо обеспечить безопасную эксплуатацию прибора, и стремиться к повышению точности измерительного прибора и экономии энергии. Для этого необходимо не только выбрать расходомеры с требуемой точностью, но и выбрать разумный метод измерения метода в соответствии с характеристиками измеряемой среды.

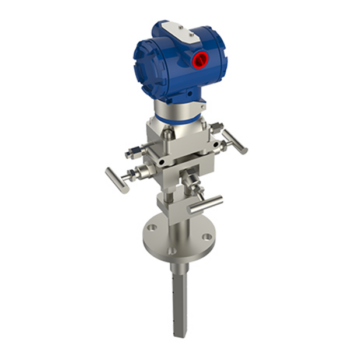

Принцип работы расходомера Annubar DDTOP LGB такой же, как и у других видов расходомеров дифференциального давления, но расходомер Annubar DDTOP LGB превосходит другие расходомеры дифференциального давления благодаря своей уникальной структуре.

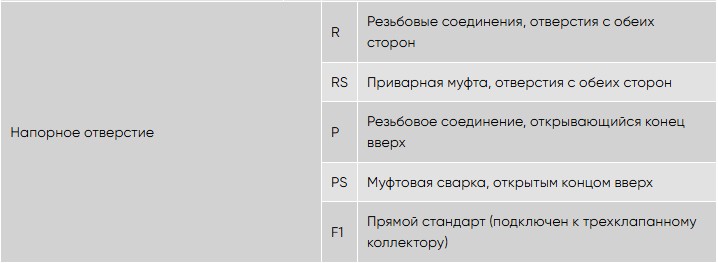

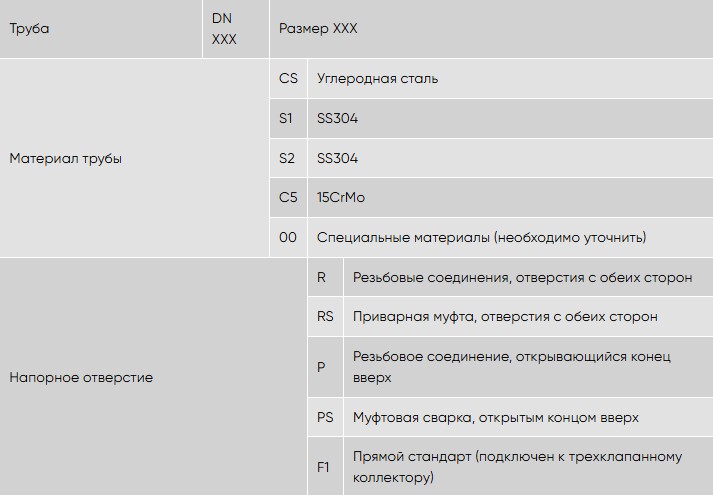

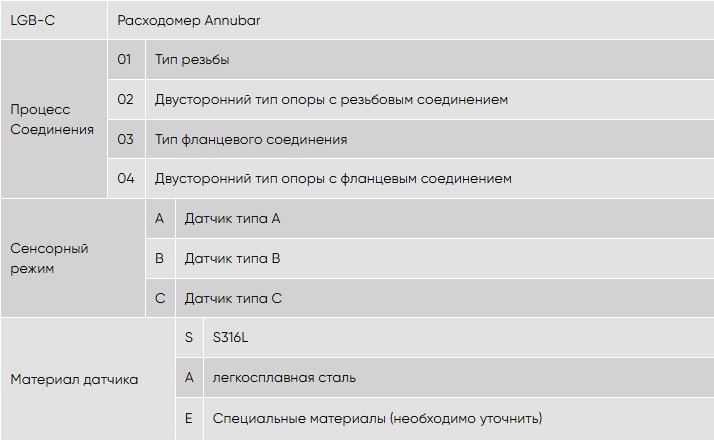

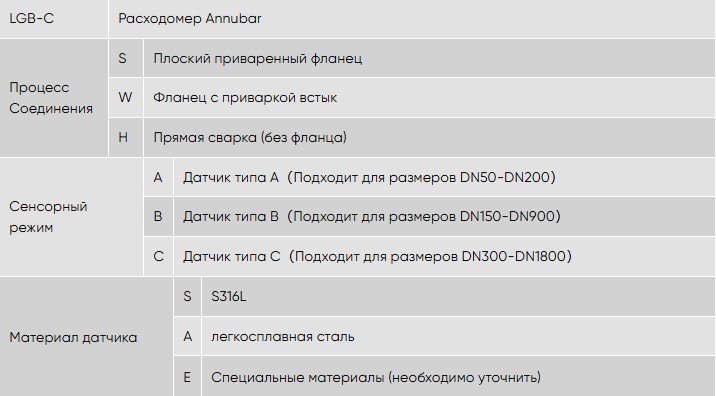

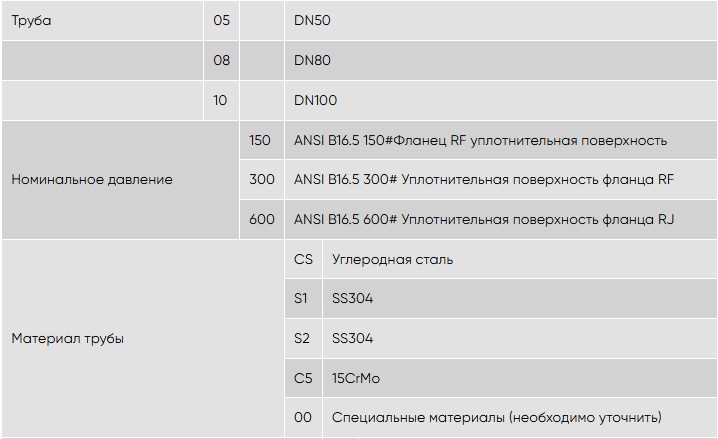

Размер DN50-1800. Температура: интегральная установка до 260°C; установка раздельного типа до 400°C. Среда: газы, жидкости, пары. Точность до ±1,0%; повторяемость до 0,1%.
Особенности:
- Уникальная ромбическая монолитная двухполостная структура позволяет избежать утечки или разрушения камеры, вызванных многокомпонентной структурой или процессом сварки других видов датчиков, и увеличивает общую прочность сенсорной части.
- Измеряет расход многих видов сред, такие как сухой или влажный газ, пар, жидкость и т.д.
- Материалы зонда имеют специальные сплавы 1.4528 и ha C4, специально для различных сильных коррозийных сред.
- Хорошая производительность закупоривания.
- Можно измерять в обоих направлениях.
- Небольшая постоянная потеря давления, около 3% от полной шкалы дифференциального давления.
- Может непосредственно измерять температуру и давление среды, рассчитывать массовый расход пара и газа и стандартную скорость потока.
- Компоненты сопротивления (датчика) и передатчики все универсальны, свободный обмен, экономия затрат на запасные части. Интеллектуальный, с протоколом связи HART, может быть удаленной конфигурации и калибровки функции.
- Стабильные измерительные сигналы с низкими колебаниями.
- Высокая точность измерения и хорошая повторяемость — точность до ±1,0% и повторяемость до 0,1%.
- Температура и давление среды могут быть измерены напрямую, а также массовый расход и стандартный расход паров и газов могут быть рассчитаны.
- Низкая стоимость установки и практически полное отсутствие технического обслуживания — для установки требуется только простое отверстие и сварки на трубе, с очень низкими затратами. В целом, движущихся частей мало, и он практически не требует технического обслуживания.
Принцип работы:
Принцип работы расходомера Annubar такой же, как и у других расходомеров дифференциального давления расходомеров, который основан на принципе сохранения энергии в герметичной трубе.
Принцип измерения:
Расходомер Annubar — это расходомер дифференциального давления. Принцип дифференциального давления основан на принципе преобразования энергии в герметичной трубе, который означает, что для стабильной жидкости расход пропорционален квадратному корню из скорости потока среды в трубе. Как мы знаем, давление уменьшается по мере увеличения скорости. Когда среда находится вблизи дросселя, давление равно P1, а когда среда проходит через дроссельную зону, из-за того, что площадь циркуляции среды уменьшается, поэтому скорость потока увеличивается, давление уменьшается до P2. Когда расход изменяется, значение перепада давления между двумя напорными портами расходомера будет увеличиваться или уменьшаться. При постоянном расходе, если если площадь дросселирования велика, результирующий перепад давления будет большим.
Q: Объемный расход
K: Безразмерная постоянная, зависит от расходомера
Y: Коэффициент сжатия газа, Y=1 для несжимаемых жидкостей
ΔP=P1-P2, разность давлений выше и ниже первичного дросселя.
ρ: Плотность жидкости
Применение:
- Электроэнергетическая промышленность.
- Резервуары для опреснения воды.
Компоненты расходомера:
Расходомер Annubar состоит из первичного дроссельного (чувствительного) элемента, преобразователя и клапанного блока.
