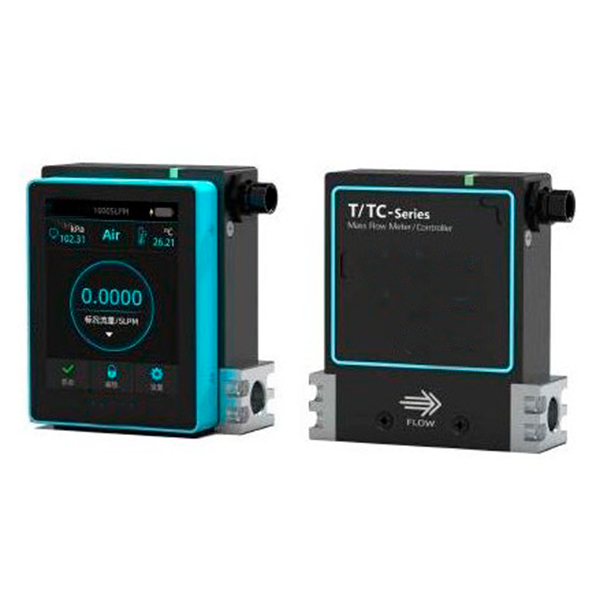

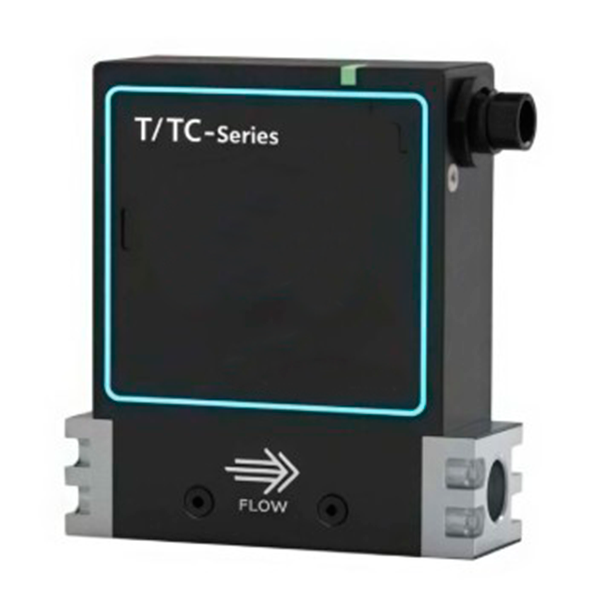

Миниатюрный массовый расходомер газа YIDU T

Расходомер с компактной и легкой конструкцией, отличающийся высокой точностью измерений по принципу ламинарного перепада давления. Прибор имеет инновационный съёмный экран с магнитным креплением для гибкого позиционирования.

Категория: Метка:

Особенности:

  • Малый вес и компактность. Прорывная миниатюрная конструкция без ущерба для высоких характеристик ламинарного перепада давления.
  • Магнитное крепление дисплея. Инновационный съёмный экран с магнитным креплением, устанавливаемый на переднюю или заднюю панель оборудования либо в любом удобном месте.
  • Широкий диапазон измерений. Компактные размеры при высокой пропускной способности, диапазон измерений от 0,5 см³/мин (SCCM) до 20 л/мин (SLPM).

Принцип работы:

Ламинарный массовый расходомер основан на запатентованной технологии компенсируемого ламинарного перепада давления. Благодаря встроенным датчикам давления и температуры прибор полностью компенсирует расхождения между объемным и массовым расходом, вызванные изменениями температуры и давления. Он обеспечивает быстрое и точное измерение в реальном времени пяти критически важных параметров: температуры, давления, объемного расхода (при рабочих условиях), массового расхода (при стандартных условиях) и интегрального (суммарного) расхода.

Применение:

  • Испытания на протекаемость прецизионных компонентов.
  • Определение скорости утечки.
  • Учет расхода газа в трубопроводных системах.
  • Калибровка газовых расходомеров.

Модель T100:

  • Диапазон расходов: 20 см³/мин (SCCM) — 20 л/мин (SLPM).
  • Точность измерения: ±1,0%F.S. (2%～100% F.S.).
  • Повторяемость: ±0,2%F.S.
  • Смещение из-за давления: ≤±0,1%F.S./100 кПа (при 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,05%F.S./℃ (при 25℃).
  • Сдвиг нуля: ±0,2%F.S.
  • Рабочий диапазон: 2%～100%F.S.
  • Время отклика: ≤800 мс.
  • Время прогрева: ≤1 с.
  • Рабочая температура: 0℃～50℃.
  • Тип клапана: N/C, нормально закрытый.
  • Пробное давление: 1,5 МПа абс.
  • Максимальное рабочее давление: 650 кПа.
  • Герметичность: ≤1×10⁻¹⁰ Па·м³/с (гелий).
  • Напряжение питания: 24 В ±20%.
  • Монтаж: без фиксированной ориентации (установка под любым углом).
  • Присоединение к процессу: G-резьба, VCR, обжимные фитинги, IGS.
  • Контактирующие материалы: нержавеющая сталь 316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Уплотнительный материал: уплотнительное кольцо (O-Ring): FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, 4–20 мА / 0–5 В.

Модель T200:

  • Диапазон расходов: 10 см³/мин (SCCM) — 20 л/мин (SLPM).
  • Точность измерения: 1.0%S.P.(30%～100%F.S.); 0.3%F.S.(1%～30%F.S.).
  • Повторяемость: ±0,2%F.S.
  • Смещение из-за давления: ≤±0,1%F.S./100 кПа (при 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,05%F.S./℃ (при 25℃).
  • Сдвиг нуля: ±0,2%F.S.
  • Рабочий диапазон: 1%～100%F.S.
  • Время отклика: ≤800 мс.
  • Время прогрева: ≤1 с.
  • Рабочая температура: 0℃～50℃.
  • Тип клапана: N/C, нормально закрытый.
  • Пробное давление: 1,5 МПа абс.
  • Максимальное рабочее давление: 650 кПа.
  • Герметичность: ≤1×10⁻¹⁰ Па·м³/с (гелий).
  • Напряжение питания: 24 В ±20%.
  • Монтаж: без фиксированной ориентации (установка под любым углом).
  • Присоединение к процессу: G-резьба, VCR, обжимные фитинги, IGS.
  • Контактирующие материалы: нержавеющая сталь 316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Уплотнительный материал: уплотнительное кольцо (O-Ring): FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, 4–20 мА / 0–5 В.

Модель T300:

  • Диапазон расходов: 0,5 см³/мин (SCCM) — 20 л/мин (SLPM).
  • Точность измерения: 1.0%S.P.(20%～100%F.S.); 0.2%F.S.(0.5%～20%F.S.).
  • Повторяемость: 0,2%S.P.(20%～100%F.S.); 0,04%F.S.(0,5%～20%F.S.).
  • Смещение из-за давления: ≤±0,1%S.P./100 кПа (при 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,02%F.S./℃ (при 25℃).
  • Сдвиг нуля: ±0,1%F.S.
  • Рабочий диапазон: 0,5%～100%F.S.
  • Время отклика: ≤600 мс.
  • Время прогрева: ≤1 с.
  • Рабочая температура: -20℃～50℃.
  • Тип клапана: N/C, нормально закрытый.
  • Пробное давление: 1,5 МПа абс.
  • Максимальное рабочее давление: 900 кПа.
  • Герметичность: ≤1×10⁻¹⁰ Па·м³/с (гелий).
  • Напряжение питания: 24 В ±20%.
  • Монтаж: без фиксированной ориентации (установка под любым углом).
  • Присоединение к процессу: G-резьба, VCR, обжимные фитинги, IGS.
  • Контактирующие материалы: нержавеющая сталь 316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Уплотнительный материал: уплотнительное кольцо (O-Ring): FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, 4–20 мА / 0–5 В.

Модель T400:

  • Диапазон расходов: 2 см³/мин (SCCM) — 20 л/мин (SLPM).
  • Точность измерения: 1,0%S.P.(10%～100%F.S.); 0,1%F.S.(0,5%～10%F.S.).
  • Повторяемость: 0,1%S.P.(20%～100%F.S.); 0,02%F.S.(0,5%～20%F.S.).
  • Смещение из-за давления: ≤±0,1%S.P./100 кПа (при 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,02%F.S./℃ (при 25℃).
  • Сдвиг нуля: ±0,1%F.S.
  • Рабочий диапазон: 0,5%～100%F.S.
  • Время отклика: ≤600 мс.
  • Время прогрева: ≤1 с.
  • Рабочая температура: -20℃～50℃.
  • Тип клапана: N/C, нормально закрытый.
  • Пробное давление: 1,5 МПа абс.
  • Максимальное рабочее давление: 900 кПа.
  • Герметичность: ≤1×10⁻¹⁰ Па·м³/с (гелий).
  • Напряжение питания: 24 В ±20%.
  • Монтаж: без фиксированной ориентации (установка под любым углом).
  • Присоединение к процессу: G-резьба, VCR, обжимные фитинги, IGS.
  • Контактирующие материалы: нержавеющая сталь 316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Уплотнительный материал: уплотнительное кольцо (O-Ring): FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, 4–20 мА / 0–5 В.

Модель T450:

  • Диапазон расходов: 2 см³/мин (SCCM) — 20 л/мин (SLPM).
  • Точность измерения: 0,5%S.P.(20%～100%F.S.); 0,1%F.S.(0,5%～20%F.S.).
  • Повторяемость: 0,1%S.P.(20%～100%F.S.); 0,02%F.S.(0,5%～20%F.S.).
  • Смещение из-за давления: ≤±0,1%S.P./100 кПа (при 100 кПа абс.).
  • Смещение из-за температуры: ≤±0,02%F.S./℃ (при 25℃).
  • Сдвиг нуля: ±0,1%F.S.
  • Рабочий диапазон: 0,5%～100%F.S.
  • Время отклика: ≤600 мс.
  • Время прогрева: ≤1 с.
  • Рабочая температура: -20℃～50℃.
  • Тип клапана: N/C, нормально закрытый.
  • Пробное давление: 1,5 МПа абс.
  • Максимальное рабочее давление: 900 кПа.
  • Герметичность: ≤1×10⁻¹⁰ Па·м³/с (гелий).
  • Напряжение питания: 24 В ±20%.
  • Монтаж: без фиксированной ориентации (установка под любым углом).
  • Присоединение к процессу: G-резьба, VCR, обжимные фитинги, IGS.
  • Контактирующие материалы: нержавеющая сталь 316L, FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Уплотнительный материал: уплотнительное кольцо (O-Ring): FKM (фторкаучук), FFKM (перфторкаучук), EPDM (этиленпропиленовый каучук), Неопрен.
  • Интерфейс связи: RS485, 4–20 мА / 0–5 В.
