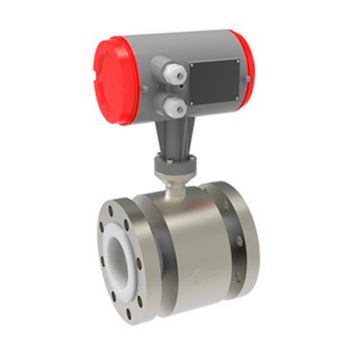

Магнитный расходомер DDTOP LD использует стандартный последовательный интерфейс связи RS-485 и поддерживает международные общие стандарты протоколов связи MODBUS-RTU, GPRS и другие методы беспроводной и проводной связи. Номинальный диаметр 15-2000 мм. Точность ±0,5%R (±1%R до DN20). Диэлектрическая проводимость 1.0, 1.6, 2.5, 4.0 мПа. Окружающая температура: LCD дисплей от -10°C~+55°; COLED дисплей от -30°C~+55°C. Выходной сигнал: от 4-20 мА импульс/частота 2 кГц (по умолчанию), 5 кГц (макс.). Степень защиты: IP68, IP65.
Особенности:
- Отличная воспроизводимость и линейность измерений.
- Хорошая надежность и защита от помех.
- Хорошая герметичность.
- Измерительная трубка с низкой потерей давления.
- Интеллектуальный.
Принцип работы:
Принцип работы электромагнитного расходомера основан на законе электромагнитной индукции Фарадея. В верхнем и нижнем концах двух электромагнитных катушек создается постоянное или переменное магнитное поле. Когда проводящая среда течет через электромагнитный расходомер, наведенный электрический потенциал может быть обнаружен между двумя электродами слева и справа от проводящей среды. Так же величина наведенного электрического потенциала зависит от скорости потока проводящей среды и магнитной индукции магнитного поля. Прочность, ширина проводника (внутренний диаметр трубы, измеряемый расходомером) пропорциональна скорости потока среды, которая затем рассчитывается.
Уравнение параметров процесса для индукционного потенциала имеет вид:
E = K B V D
В формуле: E — индукционный электрический потенциал; D — измеренный внутренний диаметр трубы; B — магнитная проницаемость; V — средняя скорость потока; K — коэффициент, связанный с распределением магнитного поля и осевой длиной.
