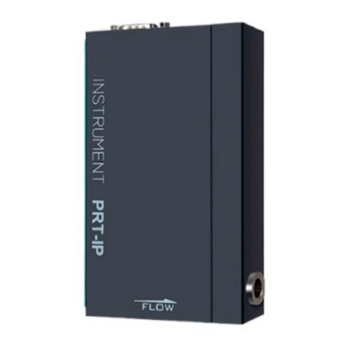

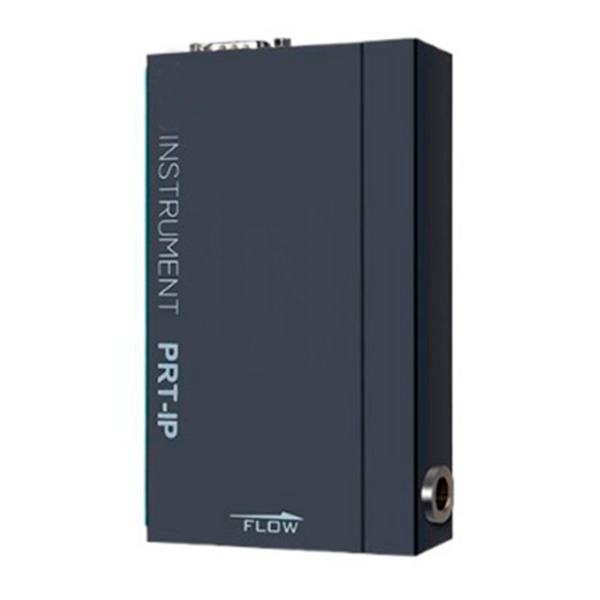

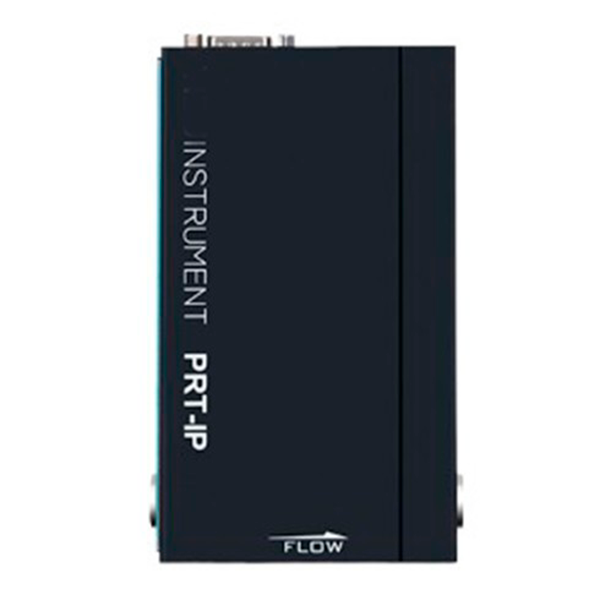

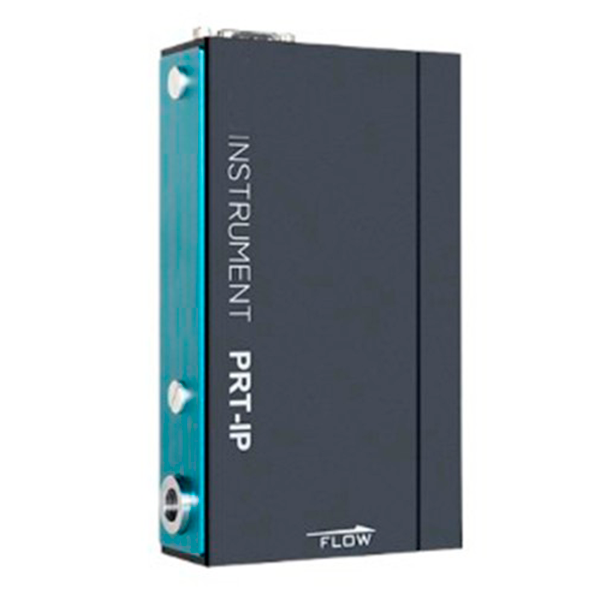

Ламинарный массовый расходомер газа YIDU M

Массовый расходомер для высококачественных процессов измерения. Прибор отличается широким диапазоном температуры и давления. Расходомер обладает совместимостью с цифровыми и аналоговыми сигналами и высокой перегрузочной способностью и устойчивостью к электромагнитным помехам. Расходомер без сенсорного дисплея.

Категория: Метка:

Уникальная ламинарно-дифференциальная технология в сочетании с компенсацией, реализованной с помощью высокоточных датчиков давления и температуры, а также собственные ключевые алгоритмы обеспечивают продукту такие характеристики, как высокая точность, высокая повторяемость, низкий нулевой дрейф, малые дрейфы от температуры и давления. Способ связи через аналоговые и цифровые сигналы подходит для клиентов, осуществляющих сопутствующий контроль процессов.

Принцип работы:

Ламинарный массовый расходомер основан на запатентованной технологии компенсируемого ламинарного перепада давления. Благодаря встроенным датчикам давления и температуры прибор полностью компенсирует расхождения между объемным и массовым расходом, вызванные изменениями температуры и давления. Он обеспечивает быстрое и точное измерение в реальном времени пяти критически важных параметров: температуры, давления, объемного расхода (при рабочих условиях), массового расхода (при стандартных условиях) и интегрального (суммарного) расхода.

Применение:

  • Испытания на протекаемость прецизионных компонентов.
  • Определение скорости утечки.
  • Учет расхода газа в трубопроводных системах.
  • Калибровка газовых расходомеров.

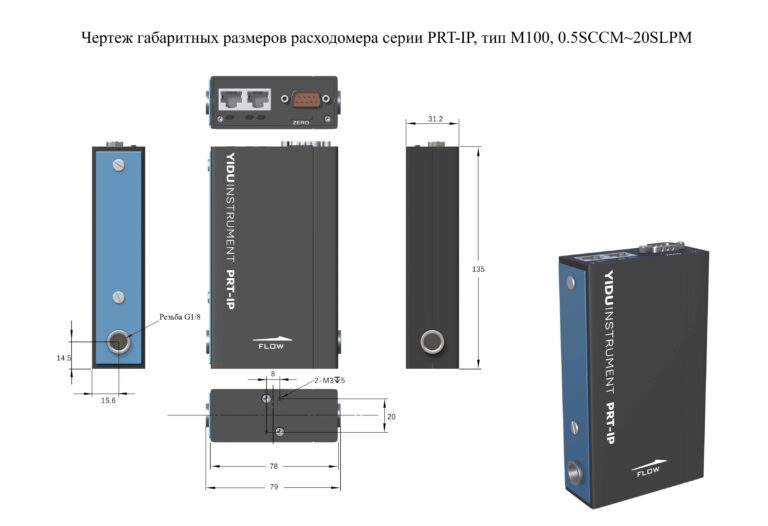

Модель PIPG-M101, PIPG-M201:

  • Диапазон расхода: 0.5, 1, 2, 5, 10, 20 см³/мин (SCCM).
  • Точность: M100: ±1,0% Rd (в диапазоне 20%～100%) или ±0,2% F.S. (≤20% диапазона); M200: ±0,5% Rd (в диапазоне 20%～100%) или ±0,1% F.S. (≤20% диапазона); M100-WR: ±1,0% Rd (в диапазоне 10%～100%) или ±0,1% F.S. (≤10% диапазона) (Rd — показания, F.S. — полная шкала).
  • Повторяемость: M100: ±0,2% F.S.; M200: ±0,1% F.S.; M100-WR: ±0,2% F.S.
  • Дрейф от давления: нуль ≤±0,2% F.S./100 кПа; шкала ≤±0,2% F.S./100 кПа (опорное давление 100 кПа (абс.)).
  • Дрейф от температуры: нуль ≤±0,02% F.S./°C; шкала ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 1%～100% F.S. (максимум до 120% F.S.).
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 4 кПа.
  • Максимальное рабочее давление: 1,5 МПа.
  • Диапазон рабочих давлений: 60 кПа ~ 1 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: 150 мА (<3 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L.
  • Выходные сигналы / интерфейсы: стандартные: цифровой: RS485; опциональные: PROFIBUS, аналоговый: 0~5 В / 4～20 мА.

Модель PIPG-M102, PIPG-M202:

  • Диапазон расхода: 50, 100, 200, 500, 1000, 2000 см³/мин (SCCM).
  • Точность: M100: ±1,0% Rd (в диапазоне 20%～100%) или ±0,2% F.S. (≤20% диапазона); M200: ±0,5% Rd (в диапазоне 20%～100%) или ±0,1% F.S. (≤20% диапазона); M100-WR: ±1,0% Rd (в диапазоне 10%～100%) или ±0,1% F.S. (≤10% диапазона) (Rd — показания, F.S. — полная шкала).
  • Повторяемость: M100: ±0,2% F.S.; M200: ±0,1% F.S.; M100-WR: ±0,2% F.S.
  • Дрейф от давления: нуль ≤±0,2% F.S./100 кПа; шкала ≤±0,2% F.S./100 кПа (опорное давление 100 кПа (абс.)).
  • Дрейф от температуры: нуль ≤±0,02% F.S./°C; шкала ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 1%～100% F.S. (максимум до 120% F.S.).
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 4 кПа.
  • Максимальное рабочее давление: 1,5 МПа.
  • Диапазон рабочих давлений: 60 кПа ~ 1 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: 150 мА (<3 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L.
  • Выходные сигналы / интерфейсы: стандартные: цифровой: RS485; опциональные: PROFIBUS, аналоговый: 0~5 В / 4～20 мА.

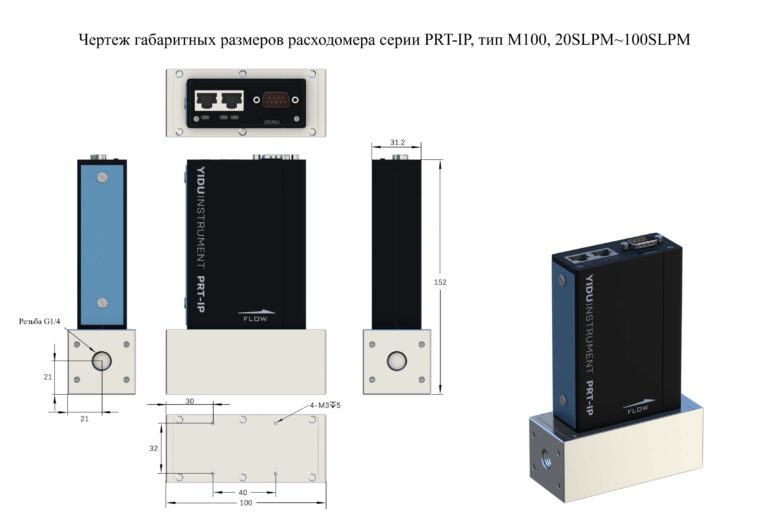

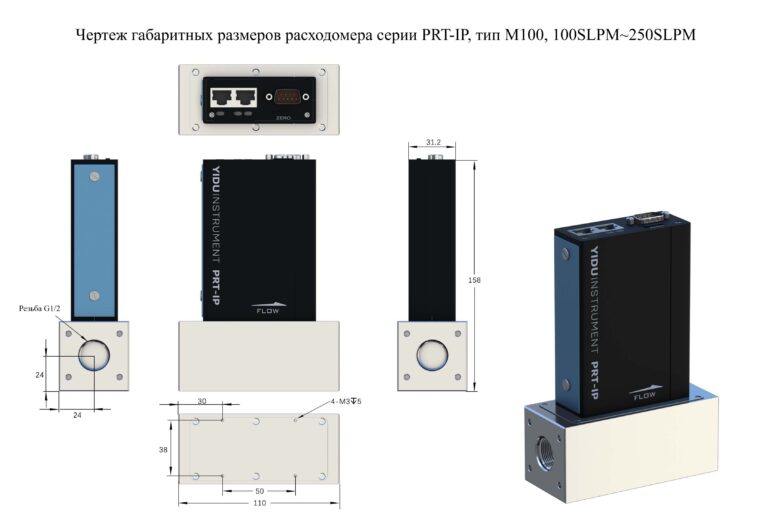

Модель PIPG-M120, PIPG-M220:

  • Диапазон расхода: 5, 10, 20, 50, 100, 200 л/мин (SLPM).
  • Точность: M100: ±1,0% Rd (в диапазоне 20%～100%) или ±0,2% F.S. (≤20% диапазона); M200: ±0,5% Rd (в диапазоне 20%～100%) или ±0,1% F.S. (≤20% диапазона); M100-WR: ±1,0% Rd (в диапазоне 10%～100%) или ±0,1% F.S. (≤10% диапазона) (Rd — показания, F.S. — полная шкала).
  • Повторяемость: M100: ±0,2% F.S.; M200: ±0,1% F.S.; M100-WR: ±0,2% F.S.
  • Дрейф от давления: нуль ≤±0,2% F.S./100 кПа; шкала ≤±0,2% F.S./100 кПа (опорное давление 100 кПа (абс.)).
  • Дрейф от температуры: нуль ≤±0,02% F.S./°C; шкала ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 1%～100% F.S. (максимум до 120% F.S.).
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 4 кПа.
  • Максимальное рабочее давление: 1,5 МПа.
  • Диапазон рабочих давлений: 60 кПа ~ 1 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: 150 мА (<3 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L.
  • Выходные сигналы / интерфейсы: стандартные: цифровой: RS485; опциональные: PROFIBUS, аналоговый: 0~5 В / 4～20 мА.

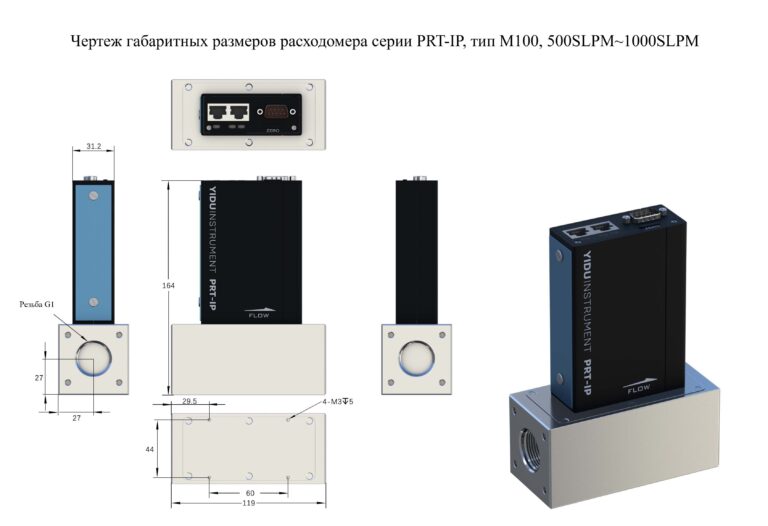

Модель PIPG-M150, PIPG-M250:

  • Диапазон расхода: 500, 1000, 1500, 2000, 3000, 4000, 5000 л/мин (SLPM).
  • Точность: M100: ±1,0% Rd (в диапазоне 20%～100%) или ±0,2% F.S. (≤20% диапазона); M200: ±0,5% Rd (в диапазоне 20%～100%) или ±0,1% F.S. (≤20% диапазона); M100-WR: ±1,0% Rd (в диапазоне 10%～100%) или ±0,1% F.S. (≤10% диапазона) (Rd — показания, F.S. — полная шкала).
  • Повторяемость: M100: ±0,2% F.S.; M200: ±0,1% F.S.; M100-WR: ±0,2% F.S.
  • Дрейф от давления: нуль ≤±0,2% F.S./100 кПа; шкала ≤±0,2% F.S./100 кПа (опорное давление 100 кПа (абс.)).
  • Дрейф от температуры: нуль ≤±0,02% F.S./°C; шкала ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 1%～100% F.S. (максимум до 120% F.S.).
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～60℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 4 кПа.
  • Максимальное рабочее давление: 1,5 МПа.
  • Диапазон рабочих давлений: 60 кПа ~ 1 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: 150 мА (<3 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L.
  • Выходные сигналы / интерфейсы: стандартные: цифровой: RS485; опциональные: PROFIBUS, аналоговый: 0~5 В / 4～20 мА.
