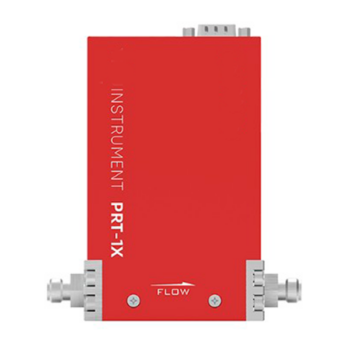

Ламинарный массовый расходомер газа YIDU E

Ламинарный массовый расходомер основан на запатентованной технологии компенсируемого ламинарного перепада давления. Благодаря встроенным датчикам давления и температуры прибор полностью компенсирует расхождения между объемным и массовым расходом, вызванные изменениями температуры и давления.

Категория: Метка:

Уникальная ламинарно-дифференциальная технология в сочетании с компенсацией, реализованной с помощью высокоточных датчиков давления и температуры, а также собственные ключевые алгоритмы обеспечивают продукту такие характеристики, как высокая точность, высокая повторяемость, низкий нулевой дрейф, малые дрейфы от температуры и давления. Аналоговый и цифровой интерфейсы связи подходят для интеграции в системы управления технологическими процессами. Прибор обеспечивает быстрое и точное измерение в реальном времени пяти критически важных параметров: температуры, давления, объемного расхода (при рабочих условиях), массового расхода (при стандартных условиях) и интегрального (суммарного) расхода.

Особенности:

  • Высокая точность: погрешность ±0,5% от показаний для точного контроля газа в высокотехнологичном производстве.
  • Широкий диапазон расходов: от 0,5 SCCM до 5000 SLPM — охватывает все диапазоны, востребованные в различных отраслях.
  • Универсальная совместимость: поддержка стандартных промышленных протоколов связи и типов соединений.
  • Масштабируемость: модификации для высоких температур (-40°C~200°C), высокого давления (100 бар изб.), низкого перепада давления и быстрого отклика (≤15 мс).

Применение:

  • Испытания на протекаемость прецизионных компонентов.
  • Определение скорости утечки.
  • Учет расхода газа в трубопроводных системах.
  • Калибровка газовых расходомеров.

Модель E100:

  • Диапазон расхода: 20 см³/мин (SCCM) ～500 л/мин (SLPM).
  • Точность: ±1,0% F.S. (2%～100% F.S.).
  • Повторяемость: ±0,2% F.S.
  • Дрейф от давления: ≤±0,1% F.S./100 кПа (опорное давление 100 кПа абс.).
  • Дрейф от температуры: ≤±0,05% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 2%～100% F.S.
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: 0℃～50℃.
  • Диапазон температур окружающей среды: 0℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 10 кПа (≤5 SLPM); 60 кПа (10 SLPM); 8 кПа (20~50 SLPM); 10 кПа (100 SLPM); 15 кПа (200 SLPM); 19 кПа (500 SLPM); 23 кПа (1000 SLPM); 22 кПа (1500~2500 SLPM); 35 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: <150 мА (<3,6 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM, FFKM, EPDM, Неопрен.
  • Выходные сигналы / интерфейсы: RS485, PROFIBUS,
  • EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.

Модель E200:

  • Диапазон расхода: 10 см³/мин (SCCM)～500 л/мин (SLPM).
  • Точность: ±1,0% Rd (30%～100% F.S.) ±0,3% F.S. (1%～30% F.S.).
  • Повторяемость: ±0,2% F.S.
  • Дрейф от давления: ≤±0,1% F.S./100 кПа (опорное давление 100 кПа абс.).
  • Дрейф от температуры: ≤±0,05% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 1%～100% F.S.
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: 0℃～50℃.
  • Диапазон температур окружающей среды: 0℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 10 кПа (≤5 SLPM); 60 кПа (10 SLPM); 8 кПа (20~50 SLPM); 10 кПа (100 SLPM); 15 кПа (200 SLPM); 19 кПа (500 SLPM); 23 кПа (1000 SLPM); 22 кПа (1500~2500 SLPM); 35 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: <150 мА (<3,6 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM, FFKM, EPDM, Неопрен.
  • Выходные сигналы / интерфейсы: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.

Модель E300:

  • Диапазон расхода: 0,5 см³/мин (SCCM)～5000 л/мин (SLPM).
  • Точность: ±1,0% Rd (20%～100% F.S.) ±0,2% F.S. (0,5%～20% F.S.).
  • Повторяемость: ±0,2% Rd (20%～100% F.S.) ±0,04% F.S. (0,5%～20% F.S.).
  • Дрейф от давления: ≤±0,1% Rd/100 кПа (опорное давление 100 кПа абс.).
  • Дрейф от температуры: ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 0,5%～100% F.S.
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～50℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 10 кПа (≤5 SLPM); 60 кПа (10 SLPM); 8 кПа (20~50 SLPM); 10 кПа (100 SLPM); 15 кПа (200 SLPM); 19 кПа (500 SLPM); 23 кПа (1000 SLPM); 22 кПа (1500~2500 SLPM); 35 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: <150 мА (<3,6 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM, FFKM, EPDM, Неопрен.
  • Выходные сигналы / интерфейсы: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.

Модель E400:

  • Диапазон расхода: 2 см³/мин (SCCM)～2000 л/мин (SLPM).
  • Точность: ±1,0% Rd (10%～100% F.S.) ±0,1% F.S. (0,5%～10% F.S.).
  • Повторяемость: ±0,1% Rd (20%～100% F.S.) ±0,02% F.S. (0,5%～20% F.S.).
  • Дрейф от давления: ≤±0,1% Rd/100 кПа (опорное давление 100 кПа абс.).
  • Дрейф от температуры: ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 0,5%～100% F.S.
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～50℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
  • Потеря давления на полной шкале: 10 кПа (≤5 SLPM); 60 кПа (10 SLPM); 8 кПа (20~50 SLPM); 10 кПа (100 SLPM); 15 кПа (200 SLPM); 19 кПа (500 SLPM); 23 кПа (1000 SLPM); 22 кПа (1500~2500 SLPM); 35 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: <150 мА (<3,6 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM, FFKM, EPDM, Неопрен.
  • Выходные сигналы / интерфейсы: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.

Модель E450:

  • Диапазон расхода: 2 см³/мин (SCCM)～2000 л/мин (SLPM).
  • Точность: ±0,5% Rd (20%～100% F.S.) ±0,1% F.S. (0,5%～20% F.S.).
  • Повторяемость: ±0,1% Rd (20%～100% F.S.) ±0,02% F.S. (0,5%～20% F.S.).
  • Дрейф от давления: ≤±0,1% Rd/100 кПа (опорное давление 100 кПа абс.).
  • Дрейф от температуры: ≤±0,02% F.S./°C (опорная температура 25°C).
  • Рабочий диапазон: 0,5%～100% F.S.
  • Время отклика: ≤100 мс.
  • Время запуска и прогрева: ≤1 с.
  • Диапазон температур среды: -20℃～50℃.
  • Диапазон температур окружающей среды: -20℃～50℃.
  • Диапазон рабочей влажности: 0%～98% (без конденсации).
    Потеря давления на полной шкале: 10 кПа (≤5 SLPM); 60 кПа (10 SLPM); 8 кПа (20~50 SLPM); 10 кПа (100 SLPM); 15 кПа (200 SLPM); 19 кПа (500 SLPM); 23 кПа (1000 SLPM); 22 кПа (1500~2500 SLPM); 35 кПа (3000~5000 SLPM).
  • Максимальное рабочее давление: 1,5 МПа.
  • Напряжение питания: 24 В ±20%.
  • Потребляемый ток: <150 мА (<3,6 Вт).
  • Способ монтажа: не регламентирован (любой угол).
  • Материал контактирующих с газом деталей: нержавеющая сталь SUS316L, FKM, FFKM, EPDM, Неопрен.
  • Выходные сигналы / интерфейсы: RS485, PROFIBUS, EtherCAT, PROFINET, DeviceNet, 4～20 мА / 0～5 В.
