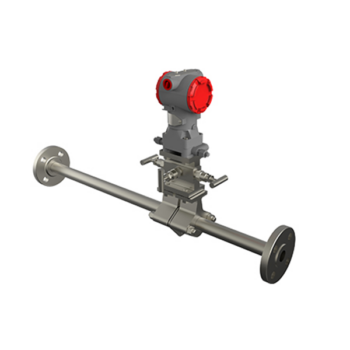

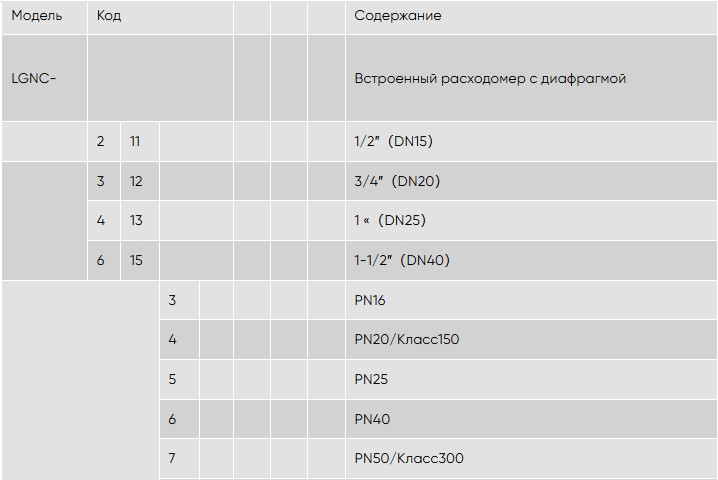

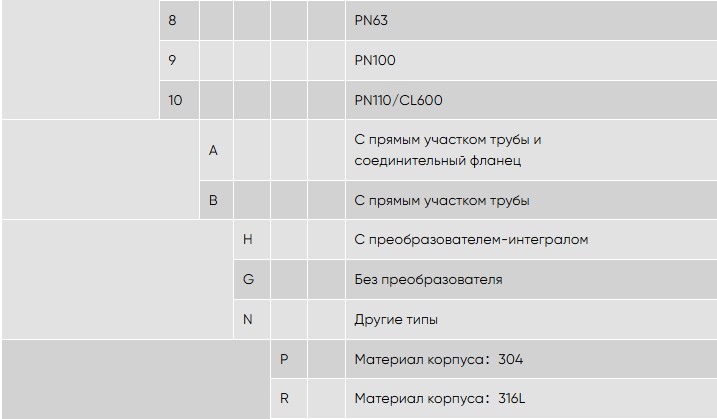

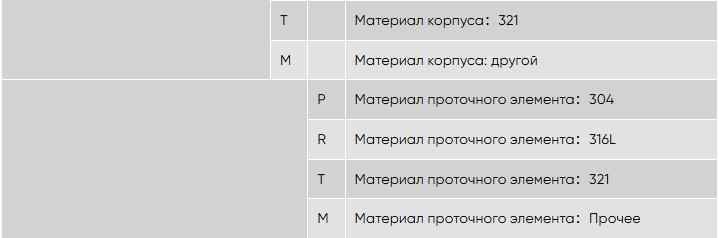

Расходомер стабильно и точно измеряет расход благодаря высокоинтегрированной структуре, прямому участку трубы достаточной длины, точной обработке и проверке стандартным расходомером. Широко используется в нефтепереработке, химической промышленности, электроэнергетике и газовой промышленности. Номинальное давление 10,0 МПа. Температура среды: встроенный тип — менее 150℃, раздельный тип — менее 454℃. Выходной сигнал от 4～20мA+HART. Точность ±1,5～2,5% (до ±0,5% для калибровки реального потока). Степень защиты IP67.
Дифференциальный расходомер давления является наиболее широко используемым, его простая структура, стабильная точность и высокая надежность очень популярны. Он широко используется в трубопроводах малого и среднего диаметра в нефтеперерабатывающей, химической, электроэнергетической, природной и других отраслях промышленности. газе и других промышленных областях.
Особенности:
- Цельная установка преобразователя и элемента потока может сэкономить рабочую нагрузку по установке и обслуживанию.
- Интегральная диафрагма принимает внутренний полированный прямой участок трубы, вверх по течению с 20-кратным диаметром трубы, вниз по течению с 10-кратным диаметром трубы, может достичь хорошего эффекта ректификации и уменьшить погрешность измерения.
- Высокая точность и основная погрешность интегрального расходомера с отверстиями, калиброванного по реальному потоку, может достигать ±0,5%.
- Корпус крана изготовлен из поковки нержавеющей стали, что обеспечивает общую прочность и минимизирует возможные места утечки.
Принцип работы:
Дифференциальный расходомер — это прибор для измерения расхода жидкости, газа или пара, основанный на принципе измерения разницы давлений в системе. Его работа базируется на законе Бернулли, который устанавливает связь между скоростью потока, его геометрическими параметрами и давлениями в разных точках системы. В трубопроводе устанавливаются два точечных датчика давления — один до сужения в трубопроводе, другой после него. Перепад давления может быть создан различными способами: с помощью вихревого редуктора, дроссельной заслонки, шайбы или сопла. Когда жидкость или газ проходит через зауженный участок, скорость потока в этой области увеличивается, а давление понижается. Разница между измеренными значениями давления пропорциональна скорости потока вещества, что позволяет рассчитать расход.
Основная формула расчета:
Массовая скорость потока:
Объемная скорость потока:
C—Коэффициент бесконечного оттока.
ε—Коэффициент расширения.
β—Коэффициент диаметра дроссельной заслонки.
d—Диаметр отверстия дроссельной заслонки, мм.
ΔP—Дифференциальное давление, Па.
ρ—Плотность измеряемой среды, кг/м3.
Применение:
- Переработка нефти.
- Гидрокрекинг.
