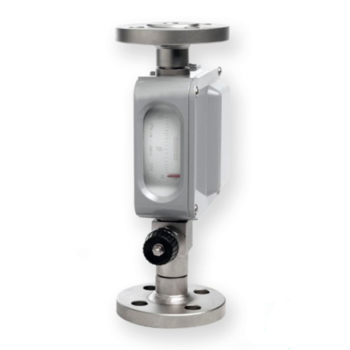

Индикаторный ротаметр для газа и жидкости ASA L 38_39 EX0-1 с аварийными датчиками

Госреестр: 47046-11

Данная серия моделей ротаметров идеальна для измерения расхода, где требуется безопасность и надежность прибора. Позволяет измерять расход в опасной зоне, не затрачивая ресурсов энергии.

Категория: Метка:

Подходят для измерения низкого расхода, подходят для любого типа газов или жидкостей (в том числе агрессивных), для работы в экстремальных условиях окружающей среды (высокие давления, повышенные или пониженные температуры). Диапазоны измерений: воздух от 1,6 нл/ч до 5000 нл/ч (T=20°C; P=1013 мбар a), вода от 0,1 л/ч до 160 л/ч. Точность ±2,5% верхнего предела измерения. Степень защиты корпуса: IP65 (IP67 по запросу). Предел давления: 150 бар (более высокие давления по запросу). Подключения для эксплуатации: резьбовые 1/2″ gas или NPT (L5-2600). Фланцевые соединения PN 16 DN 15 UNI или ANSI. По запросу резьбовые соединения 1/4″ NPT f.

Могут быть поставлены в версии с обычным индикатором расхода и в версии с микропроцессором по технологии 2-wire с выходным сигналом 4-20mA, с протоколом Hart (питание 24Vdc±10%) и интерфейсом Profibus PA (по запросу). Доступны также в искробезопасном исполнении, сертификаты ATEX Eex ia IIC T6 зона 0 и зона 1 (по запросу). Могут поставляться в взрывобезопасном корпусе Exd.

Опции:

  • Аварийный сигнал минимального или максимального расхода (индуктивного типа Namur, одобренного CENELEC, искробезопасный Eex ib IIC T6 или типа NPN с реле).
  • Питающее устройство для сенсоров (в том числе в искробезопасном исполнении).
  • Игольчатый кран регулировки из стали AISI316L.

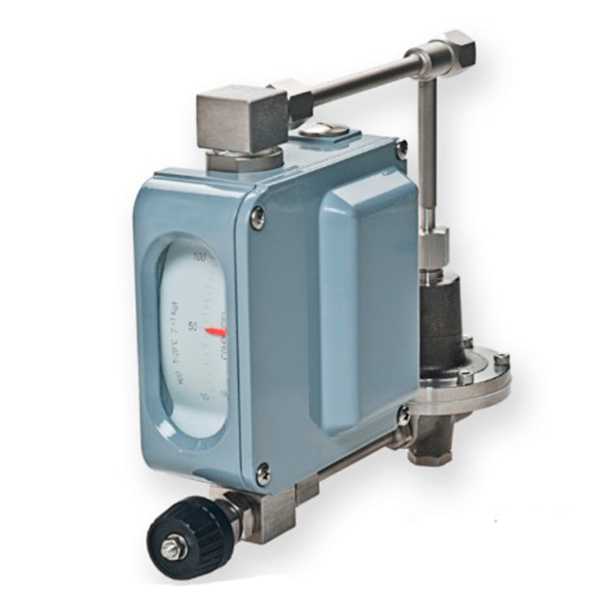

Дифференциальный авторегулятор потока (серия BL), выполненный из стали AISI316L для расхода до 3 нм³/ч (20°C, 1.013 бар) воздуха, соединен с азаметром серии С с целью поддерживать расход постоянным на входе или на выходе прибора. Дифференциальное давление на кране регулировки составляет 5 м водяного столба или 2 0м водяного столба по запросу. Доступен с резьбовыми соединениями 1/4″ gas-F или NPT-F. Конструкция состоит из латуни (мембрана и затвор из резины Buna) или из стали AISI 316L (мембрана и затвор из Viton или ПТФЭ).

Применение:

  • Водопереработка и переработка сточных вод.
  • Газовая хроматография.
  • Горнорудная промышленность.
  • Измерение уровня жидкости с помощью барботирования.
  • Лаборатории, исследовательские центры, университеты, инжиниринг.
  • Машиностроение.
  • Нефтегазовый сектор.
  • Нефтехимия.
  • Пищевая промышленность.
  • Производство печей.
  • Промышленное производство.
  • Системы нагрева и охлаждения.
  • Фармацевтические производства.
  • Химическое производство.
  • Длина шкалы: 60 мм.
  • Точность: ±2,5% верхнего предела измерения (более высокая точность по запросу).
  • Воспроизводимость: 1% верхнего предела измерения.
  • Степень защиты корпуса: IP65 (IP67 по запросу).
  • Максимальное давление: 150 бар (более высокие давления по запросу).
  • Максимальная температура технологической среды при 40°C (104°F) окружающей температуры: -10+150°C (302°F).
  • Диапазоны измерений: воздух минимум 1,6 нл/ч, максимум 5.000 нл ч (T=20°C; P=1013 мбар); вода минимум 0,1 л/ч, максимум 160 л/ч.
  • Аварийные датчики: 1 или 2 датчика минимального и/или максимального расхода, регулируемые по всей шкале, бистабильные типа Namur. Возможно также изготовление в искробезопасном исполнении согласно норме Atex/Cenelec EEx ia IICT6.
  • Поглощаемый ток: в присутствии металла <1mA, в отсутствии металла >3mA.
  • Воспроизводимость: <0,4% верхнего предела измерения. В качестве альтернативы аварийные датчики минимального и максимального расхода, бистабильного типа PNP, регулируемые по всей длине шкалы..
  • Питание: 24 Vcc.
  • Соединения: резьбовые 1/2″ gas или NPT (L5-2600).
  • Фланцевые соединения PN 16 DN 15 UNI или ANSI. По запросу резьбовые соединения 1/4″ NPT f.
