Aimag G измеряет объем напрямую. Двунаправленный принцип измерения практически не зависит от давления, плотности, температуры и вязкости. Номинальный диаметр датчика зависит от внутреннего диаметра трубопровода и скорости потока среды. Оптимальная скорость потока находится в диапазоне от 1 до 2 м/с. Кроме того, скорость потока должна соответствовать физическим свойствам жидкости.
Прибор может быть установлен в любом месте на действующем трубопроводе, предпочтительна вертикальная установка. При измерении необходимо обеспечить полное заполнение измерительной трубы средой, так как электромагнитный расходомер не работает корректно при неполном заполнении. Направление потока среды в трубопроводе должно соответствовать направлению стрелки на датчике. При подъеме расходомера следует избегать вставки каких-либо предметов в измерительную трубу и не используйте трос для прямого подъема во избежание повреждения футеровки. Вместо этого нужно пропустить трос вокруг фланца измерительной трубы для подъема. Не следует устанавливать оборудование в трубопроводе ниже по потоку от заправочного клапана. Когда измерительная труба полностью пуста, показания будут сильно искажены.
Принцип работы:

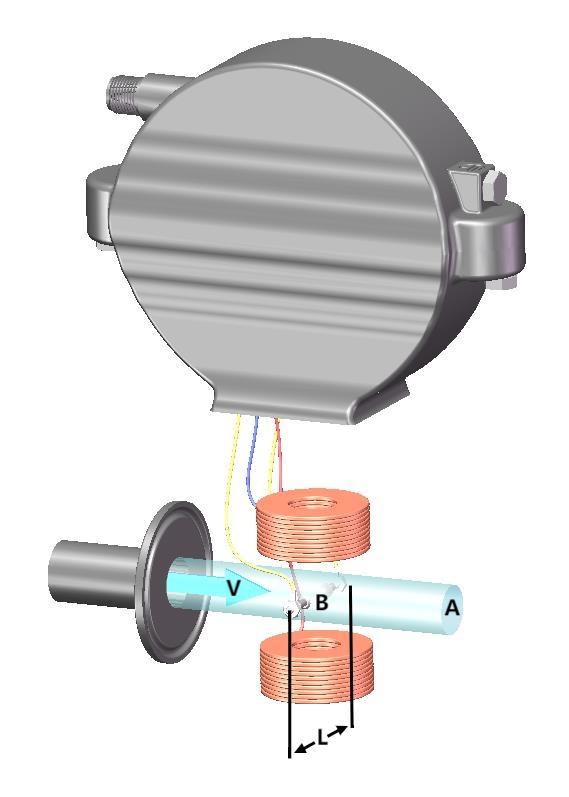

Принцип измерения электромагнитного расходомера основан на законе электромагнитной индукции Фарадея: движение проводника в магнитном поле вызывает возникновение индуцированного напряжения.
Электромагнитный расходомер создает постоянное переменное магнитное поле с помощью переключаемого постоянного тока I переменной полярности, при этом направление магнитного поля перпендикулярно направлению потока среды. При измерении расхода среда протекает через магнитное поле, и движущаяся среда эквивалентна движущемуся проводнику, в котором наводится электродвижущая сила Ue, пропорциональная скорости потока среды.
Ue = B*L*v
B: Магнитная индукция.
L: Расстояние между электродами.
V: Скорость потока среды.
Электромагнитный расходомер фиксирует индуцированную электродвижущую силу с помощью двух измерительных электродов и передаёт её в преобразователь для обработки. На основе площади поперечного сечения A измерительной трубы может быть рассчитан объёмный расход Q жидкости: Q = A·v
Особенности:
- Электромагнитный принцип измерения полностью не зависит от давления, плотности, температуры и вязкости, что обеспечивает высокую точность измерений и надежность работы.
- Внутри измерительной трубки отсутствуют запорные элементы, благодаря чему нет дополнительной потери давления.
- Внутри измерительной трубки отсутствуют подвижные детали, что гарантирует работу без обслуживания.
- Гигиеничная конструкция позволяет легко осуществлять сборку и разборку, обеспечивая простоту очистки.
- Доступны качественные покрытия и электроды, что делает прибор пригодным для применения в пищевой и напиточной промышленности.
- Непроводящие жидкости, такие как газы, масла и органические растворители, не подлежат измерению.
- Погрешность измерения не более ±0,2%.
- Сертификация по санитарному стандарту 3-A.
- Гигиеническое исполнение для систем розлива и фасовки.
- Предназначено для роторных и линейных машин розлива.
- Совместим с процессами мойки CIP/SIP.
- Компактная моноблочная конструкция для простой интеграции.
- Стабильное и точное измерение электропроводящих жидкостей.
- Экономичное решение: высокая точность снижает потери при розливе, конкурентоспособная цена.
Примеры применений:
- Вода.
- Молоко.
- Фруктовые соки.
- Безалкогольные напитки.
- Пиво.
- Вино.
- Сироп.
