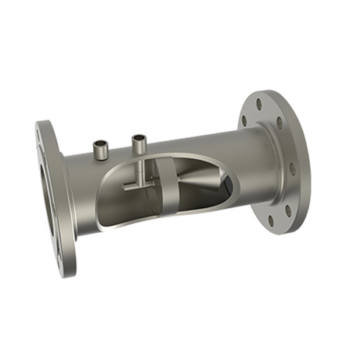

Расходомер LGV с V-образным конусом представляет собой высокопроизводительный прибор для измерения расхода по перепаду давления. Уникальный опорный корпус и конструкция с переменным углом конуса позволяют работать с различными газами, жидкостями и парами. Обладает такими характеристиками, как прочный конус, короткий прямой участок трубы, высокая точность измерения, широкий диапазон соотношения, малые потери давления и низкая стоимость установки. Широко применяется в металлургии, химической промышленности, производстве удобрений, химического волокна, нефти, природного газа, электроэнергии, гидравлики и других промышленных предприятий.
Особенности:
- Фиксация конуса с опорой очень прочная и надежная, что уменьшает влияние вибрации конуса на измерение. В то же время, влияние передней и задней опор на поле потока также полностью учитывается, что обеспечивает точность измерений.
- Влияние коэффициента расширяемости ε на измерение расхода газа полностью учтено в конструкции расходомера.
- Расходомер дросселируется на основе режима постепенного сужения боковой стенки, что делает вихревые помехи во всей области отрицательного давления хорошо подавленными, и даже в состоянии очень маленького потока может быть получено очень высокое отношение сигнал/шум.
- Также расходомер имеет специальную структуру дросселирования боковой стенки, которая имеет функцию выпрямления состояния потока жидкости, поэтому требуется только очень короткий прямой участок трубы.
- Малая потеря давления, что благоприятно для экономии энергии.
- Структурной характеристикой расходомера является обтекаемый дроссель.
- Эффект пограничного слоя, образованного специальной структурой, так что ключевые части дросселя не будут изнашиваться, поэтому он может сохранять постоянную геометрию в течение длительного времени и может стабильно работать в течение длительного времени без калибровки.
- Расходомер не имеет подвижных частей (без каких-либо электронных устройств), это чисто механический корпус, поэтому он устойчив к высокой температуре, высокому давлению, коррозии и вибрации.
Принцип работы:

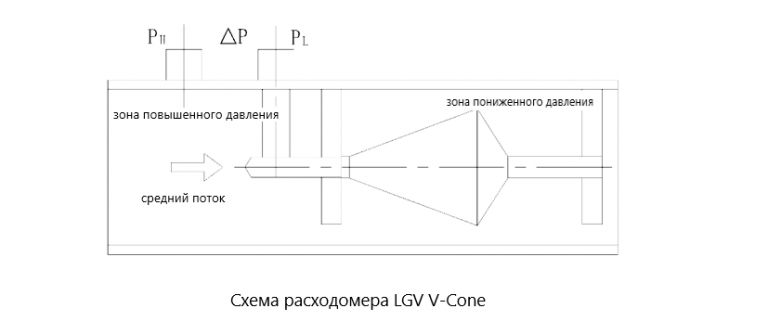

Когда жидкость проходит через специально разработанный внутренний конус, поток состояние локально сжимается и расход увеличивается, статическое давление падает, а дифференциальное давление △P создается до и после внутреннего конуса. Как и другие расходомеры дифференциального давления, они основаны на законе сохранения массы жидкости (уравнение неразрывности) и сохранения энергии (уравнение Бернулли), и основное уравнение потока выглядит следующим образом:
- qm – Массовый расход.
- qv – Объемный расход.
- C – Коэффициент оттока.
- βV – Отношение эквивалентного диаметра.
- ρ – Рабочая плотность жидкости.
- △P – Разница давлений.
- D – Внутренний диаметр трубы.
- dV – Максимальный диаметр поперечного сечения конуса.
- ε – Коэффициент расширения газа (жидкость равна 1).
