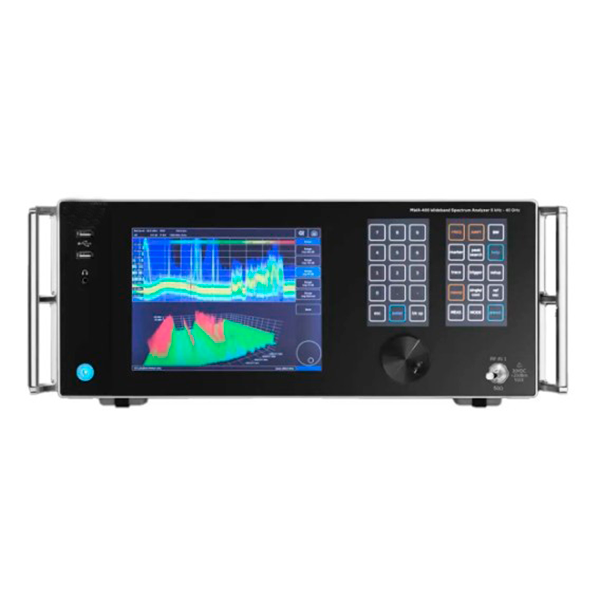

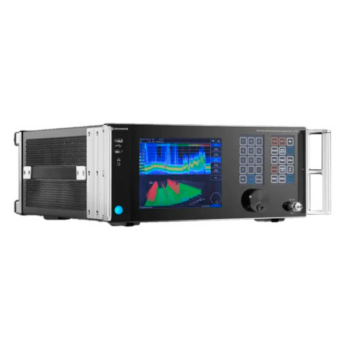

Анализатор спектра INWAVE MWA-400

Госреестр: 89948-23

Анализатор спектра Inwave MWA-400 представляет собой высокопроизводительный лабораторный прибор топового уровня, внесенный в Госреестр СИ, который оптимизирован для решения сложных измерительных задач в ходе разработки и производства СВЧ оборудования, а также может применяться для исследовательских целей.

Категория: Метка:

Данная модель обладает расширенным рабочим диапазоном, позволяя отслеживать характеристики радиотехнических сигналов в полосе частот до 40 ГГц. Изделие обладает высокой гибкостью, поддерживая широкий перечень аппаратных и программных опций, из которых можно выбирать необходимые для индивидуального конфигурирования устройства под конкретные задачи.

Лабораторный анализатора спектра реализует параллельно-последовательный режим работы и опционально поддерживает возможность параллельного анализа в реальном времени. Встроенные фиксируемые и перестраиваемые фильтры обеспечивают подавление помеховых сигналов и зеркального канала гетеродинного приемника. Для повышения чувствительности СВЧ тракт снабжен отключаемым предусилителем.

Анализатор спектра Inwave MWA-400 управляется с помощью внешнего ПК, подключаемого через дистанционный интерфейс. Опционально изделие может оснащаться встроенным компьютером с сенсорным управлением, что обеспечивает возможность его локального использования. С помощью дополнительных опций доступно повышение точностных показателей измерителя – при использовании в качестве источника опорной частоты термостатированного либо рубидиевого генератора, и минимизация уровня собственных фазовых шумов. Также могут быть задействованы фильтры ЭМИ, второй СВЧ канал, демодуляторы, удалённое управление и другие дополнительные функции и режимы.

Особенности:

  • Опция доступа к программированию ПЛИС блока цифровой обработки сигнала анализатора спектра расширяет возможности при разработке СВЧ оборудования, позволяя отрабатывать функции и режимы, с моделированием индивидуальных алгоритмов, без задействования внешнего оборудования, до аппаратной реализации.
  • Большой объем памяти, с поддержкой ее расширения, обеспечивает запись отсчетов в полной полосе анализа продолжительностью в несколько суток, благодаря чему доступна возможность выполнения долговременного тестирования целевых объектов.
  • Интерфейс 100 Gbit/s Ethernet, при активации соответствующей опции, дает возможность задействовать внешнюю систему хранения для протоколирования в потоковом режиме как спектральных, так и временных выборок, не допуская пропусков событий и потери данных.
  • Диапазон рабочих частот: 8 кГц-8 | 20 | 40 ГГц (опции).
  • Чувствительность при 25°C, 1 ГГц: -155 дБм/Гц.
  • Избирательность: 90 дБ.
  • Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе: -20 дБм.
  • Диапазон ослаблений входного аттенюатора: 0 .. 31,5 дБ, шаг 0,5.
  • Уровень фазовых шумов на отстройке 10 кГц от несущей: -137 (-130) дБн/Гц несущая 1 ГГц.
  • Скорость сканирования при спектральном разрешении 250 кГц: 20 ГГц/с.
  • Максимальная полоса анализа спектра реального времени при спектральном разрешении 250 кГц: 800 МГц.
  • Максимальная полоса записи: 800 МГц.
  • Минимальная полоса разрешения: 0,1 Гц.
  • Объем внутренней памяти выборок: 4 ГБ (2 млрд. отсч.).

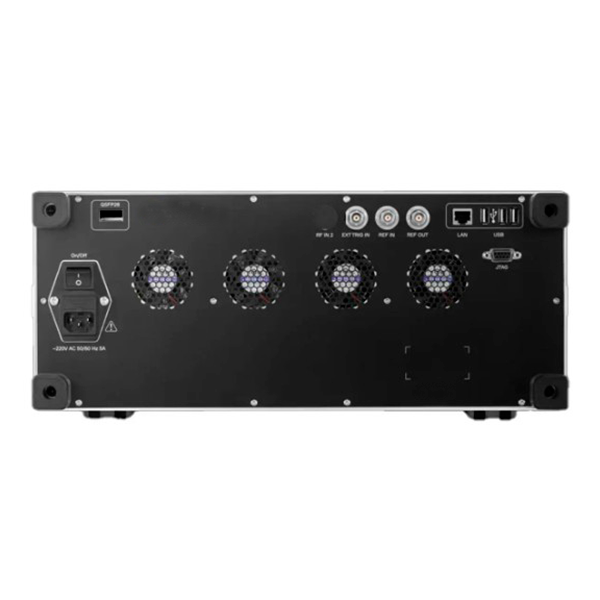

  • Интерфейсы вывода данных: 100 Гбит/с Ethernet (QSFP28) 1 Гбит/с Ethernet (RJ-45).
  • Формат вывода данных: временная выборка (I/Q, вещественная), вещественный спектр (дБм), временная выборка демодулированного сигнала.
