Эндоскопы на базе линзовой оптики находят свое применение и по сегодняшний день, такие приборы называют жесткими оптическими эндоскопами или бороскопами. Актуальность использования обусловлена высочайшим качеством оптического изображения, получаемого таким прибором, без какой либо оцифровки и сжатия. Кроме того, оптические линзовые эндоскопы могут использоваться в условиях, недоступных электронным аналогам на базе видеосенсора. Например, при резких отрицательных или, наоборот, положительных температурах или в средах с повышенным уровнем радиационного излучения. Фиксация фото- и видео изображения, передаваемого линзовой оптической системой на окуляр эндоскопа, происходит с помощью использования видеокамеры с креплением C-mount и окулярного адаптера. Далее, изображение, полученное камерой с окуляра эндоскопа, выводиться на внешний монитор или ПК. Некоторые модели бороскопов eVIT имеют механизм «качающаяся призма», позволяющий регулировать направление обзора или систему оптического увеличения, а так же возможность присоединения сменных насадок с различными оптическими характеристиками. Система подсветки жесткого эндоскопа представляет собой внешний источник света, который соединяется с прибором светопередающим кабелем. Свет передается на конец зонда эндоскопа по оптоволоконному каналу, встроенному в рабочую часть.
Большое разнообразие приборов рассматриваемого типа можно получить за счет комбинации ряда их конструкционных параметров, таких как тип направление обзора, диаметр и эффективная длина трубки (например, в пределах соответственно, угол поля зрения. Увеличение линзовых эндоскопов обычно находится в пределах 0,5 … 5х. Используя соответствующие оптические адаптеры на выходе эндоскопов таких типов, можно подключать фотоаппараты или телевизионные камеры.
Вводимые в полости объекта контроля элементы линзового эндоскопа работоспособны при температуре от -40 до +150°С и под давлением 4 атм. Водонепроницаемая конструкция трубки эндоскопа позволяет вести контроль в воде и масле. Линзовыми эндоскопами можно контролировать стены зданий, поверхности разнообразных трубопроводов, авиационные двигатели, автомобильные литые детали и т.п. и обнаруживать царапины, трещины, коррозионные пятна, выбоины и другие дефекты размерами 0,03 … 0,08 мм в изделиях длиной до 10 метров и диаметром 5… 100 мм и более. Линзовые эндоскопы eVIT обычно представляют собой жесткую конструкцию.
Особенности:
- Диаметр рабочей части от 0,35 мм.
- Длина рабочей части до 30 м.
- Широкий диапазон поля обзора.
- Широкий диапазон глубины резкости.
- Артикуляция.
- Превосходное качество изображения.
- Широкий спектр решаемых задач.

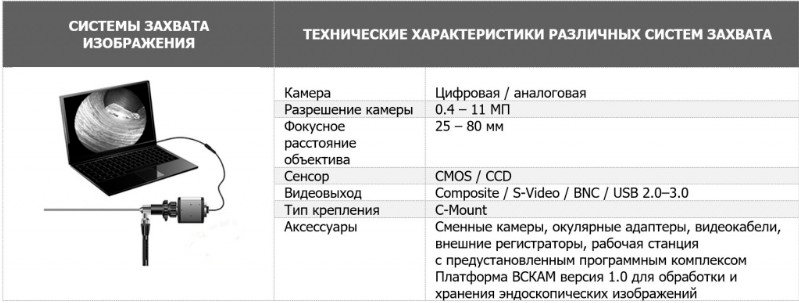

- Системы захвата изображения с окулярных эндоскопов.
Применение:
- Эндоскопия авиационных двигателей.
- Эндоскопия передаточных механизмов.
- Эндоскопия ружейных стволов.
- Эндоскопия автомобиля.
- Эндоскопия газотурбинных установок.
- Эндоскопия литых изделий.
- Эндоскопия насосного оборудования.
- Эндоскопия теплообменников.
- Эндоскопия дизельных установок.
- Извлечение посторонних предметов.
- Эндоскопия сварных швов.
