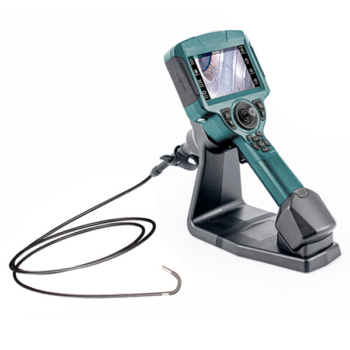

Технический эндоскоп eVIT FS RF

Технический эндоскоп eVIT FS RF с дистанционной фокусировкой — это современное устройство дистанционного визуального контроля, объединяющее в себе инновационные технологии, современную компонентную базу и надежные износостойкие материалы.

Категория: Метка:

Технический эндоскоп eVIT FS RF – это прибор дистанционного визуального контроля, объединяющее в себе инновационные технологии, современную компонентную базу и надежные износостойкие материалы. Интерфейс устройства полностью русскоязычен, перевод выполнялся в согласовании с экспертами-эндоскопистами. Встроенный интерфейс эндоскопа позволяет формировать отчеты формата PDF с фото и тактовыми комментариями.

Уникальная технология дистанционной фокусировки RF позволяет регулировать фокус при помощи клавиш на корпусе видеоэндоскопа (линза перемещается внутри объектива) в диапазоне от 5 мм до ∞, фокусируясь на интересующих объектах, не прерывая процесс контроля на извлечение зонда и замену оптического адаптера. Сервоприводная артикуляция прибора точна и удобна, существует несколько режимом работы артикуляции. Базовый блок оснащен емкостным сенсорным TFT LCD 5” дисплеем с разрешающей способностью 1920х1080 пкс и технологией расширенного угла обзора X-Wide Angle, современными интерфейсами и органами управления, расположенными таким образом, чтобы оператор мог держать базовый блок и управлять функционалом при помощи одной руки.

Эндоскоп исполнен на базе модульной конструкции, основными элементами которой являются базовый блок, быстросъемные сменные зонды и быстросъемные аккумуляторные батареи Li-ion 7.4 В 6000 мАч. Светодиодная/волоконно-светодиодная подсветка повышенной интенсивности (до 160 000 Люкс) в головке зонда с плавной регулировкой позволит осветить даже самые темные скрытые полости. Широчайшая линейка сменных зондов различных длин и диаметров, включает в себя зонды с прямым / боковым / прямым и боковым (две видеокамеры) обзором, инструментальным каналом, с волоконной / светодиодной / видимой / ИК / УФ подсветкой. Температурный датчик встраивается в головку зондов Ø6.0, что обеспечивает защиту от перегрева с индикацией текущего значения температуры на дисплее и сигнализацией.

Прибор обладает широкими возможностями записи фото PNG/JPG/JPEG до FHD 1920×1080 пкс и видео MP4/AVI/MOV/3GP до FHD 1920×1080 пкс. Хранения данных осуществляется несколькими способами: встроенная память 32 ГБ, карты памяти SD до 256 ГБ, внешние USB накопители данных. Сменная подставка позволит надежно зафиксировать эндоскоп на горизонтальной плоскости при настольном применении. Влагонепроницаемый ударопрочный кейс с индивидуальным ложементом и системой безопасного хранения зондов типа «улитка» вмещает базовый блок, два сменных зонда, аккумуляторные батареи и прочие аксессуары.

Видеоэндоскоп eVIT FS RF широко используется в авиации, автомобилестроении, кораблестроении, электронике, химии и нефтехимии, энергетике и других отраслях для дистанционного визуального контроля изделий сложной техники и объектов производства.

Особенности:

  • Регулируемая подсветка.
  • Фото PNG/JPG/JPEG до FHD 1920×1080.
  • Видео MP4/AVI/MOV/3GP до FHD 1920×1080.
  • Видеовыход HDMI.
  • Время работы от батарей 4 часа.
  • Li батарея.
  • Сменные аккумуляторные батареи.
  • Сенсорный интерфейс.
  • Дистанционная фокусировка RF.  Функция дистанционно регулируемого фокусного расстояния с запатентованным алгоритмом линейного позиционирования линзы означает, что ни одна деталь изображения не ускользнет из виду.
  • Современный функционал.
  • Сервоприводный механизм артикуляции. Сервоприводная артикуляция eVIT FS RF более точна, удобна и обладает несколькими режимами работы: режим 1 – возврат изгиба дистальной части в исходное прямое положение при отпускании джойстика; режим 2 – фиксация изгиба дистальной части в необходимом положении при отпускании джойстика.
  • Концепция быстросъемных сменных зондов. Управляемые зонды могут взаимозаменяться в зависимости от задачи.
  • Широчайшая линейка сменных зондов различных длин и диаметров, включает в себя зонды с прямым/боковым/прямым и боковым (две видеокамеры) обзором, инструментальным каналом, с волоконной/светодиодной/видимой/ИК/УФ системой подсветки.
  • Зонды с инструментальным каналом. Специализированные зонды с инструментальным каналом, проходящим внутри рабочей части, позволяют использовать широкий набор инструмента, такого как аллигаторы, петли, крюки, магниты, для дистанционного извлечения посторонних предметов, обнаруженных в ходе эндоскопического контроля.
  • Запись и хранение данных: встроенная память 32 ГБ; карты памяти SD до 256 ГБ; внешние USB накопители данных.
  • Сигнализация перегрева зонда. Встроенный в головку температурный датчик (для зондов Ø6.0 мм) с регулировкой порогового значения сигнализации перегрева головки зонда 50/70/90/110 °С.
  • Русскоязычный интерфейс (дополнительно 6 иностранных языков).
  • Индикация. Дата и время, состояние вращения кадра, соотношение сторон кадра, значение температуры датчика в головке зонда (для зондов с датчиком), состояние зеркального отображения кадра, состояние фиксации изгиба дистальной части зонда, уровень интенсивности светодиодной подсветки зонда, уровень дистанционной фокусировки, состояние Bluetooth, состояние карты памяти, уровень заряда аккумуляторной батареи отображаются на дисплее eVIT FS RF в режиме реального времени.
  • Большой сенсорный цветной LCD дисплей высокого разрешения. Емкостной сенсорный TFT LCD 5” 1920х1080 пкс, контраст 1000:1, яркость 1000 кд/м2, 30 к/c, с плавной регулировкой подсветки позволит разглядеть даже мельчайшие детали объекта контроля. Сенсорный интерфейс обеспечивает интуитивно понятное эффективное взаимодействие оператора с эндоскопом.
  • Съемная настольная подставка позволит надежно зафиксировать эндоскоп на горизонтальной плоскости при настольном применении.
  • Питание от сменных литий-ионных аккумуляторных батарей. Автономность и портативность обеспечивается за счет быстросъемных сменных Li-ion аккумуляторных батарей 7.4 В 6000 мАч.
  • Мощная светодиодная LED подсветка. Светодиодная подсветка повышенной интенсивности в головке зонда с плавной регулировкой позволит осветить даже самые темные скрытые полости.
  • Надежные зонды. Конструкция зонда сочетает в себе несколько слоев оплетки, что обеспечивает водонепроницаемость и устойчивость к высоким температурам. Один из внутренних слоев представляет собой металлический каркас, способный выдерживать скручивания и прочие механические воздействия. Средний полимерный слой обеспечивает водонепроницаемость. Внешний слой оплетки выполнен из вольфрама – материала наиболее устойчивого к истиранию.
  • Файл-менеджер. Перемещение и копирование папок и файлов между встроенной памятью/картой памяти SD/внешним USB накопителем, создание новых папок, переименование и удаление папок и файлов, форматирование карты памяти SD/внешнего USB накопителя.
  • Сравнительные измерения. Сравнительные (оценочные) измерения позволяют задать размер известного объекта и выполнить сравнительные измерения других объектов, находящихся в той же плоскости.
  • Удобная плечевая лямка.
  • Вспомогательный светодиодный фонарь в задней части корпуса видеоэндоскопа позволит осветить и найти входное отверстие вашего объекта контроля в условиях низкой освещенности.
  • Влагонепроницаемый ударопрочный кейс с индивидуальным ложементом: безопасное хранение зондов типа «улитка», вмещает базовый блок, два сменных зонда, аккумуляторные батареи и прочие аксессуары.

Применение:

  • Эндоскопия авиационных двигателей.
  • Эндоскопия передаточных механизмов.
  • Эндоскопия ружейных стволов.
  • Эндоскопия автомобиля.
  • Эндоскопия газотурбинных установок.
  • Эндоскопия литых изделий.
  • Эндоскопия насосного оборудования.
  • Эндоскопия теплообменников.
  • Эндоскопия дизельных установок.
  • Извлечение посторонних предметов.
  • Эндоскопия сварных швов.
  • Эндоскопия для обеспечения безопасности и таможенного контроля.

Комплектация:

  • Базовый блок.
  • Сменный зонд.
  • Защитный резиновый колпачок.
  • Карта памяти SD 64 ГБ.
  • Сменная аккумуляторная батарея.
  • Съемная настольная подставка.
  • Адаптер питания от сети.
  • Кабель Type-C.
  • Кабель HDMI.
  • Комплект для протирки оптических элементов.
  • Кабель Mini-USB – USB.
  • Плечевая лямка.
  • Программный комплекс Платформа ВСКАМ версия 1.0 для обработки и хранения эндоскопических изображений.
  • Тестовый блок.
  • Кейс высокой прочности для хранения и транспортировки.
  • Сертификат качества тестового блока.
  • Руководство пользователя на русском языке.

Базовый блок:

  • Дистанционная фокусировка: ручная регулировка (10 уровней) в диапазоне 3 мм – ∞ (для зондов Ø6.0 RF).
  • Максимальные габариты в сборе: ~360x145x200 мм.
  • Габариты кейса: ~520x420x250 мм.
  • Масса: базовый блок ~600 гр; блок сменного зонда ~300 гр; аккумуляторная батарея ~300 гр; подставка ~260 гр.
  • Дисплей: емкостной сенсорный TFT LCD 5” (127 мм), 1920х1080 пкс, контраст 1000:1, яркость 1000 кд/м2, 30 к/c, регулировка подсветки дисплея (11 уровней).
  • Питание: сеть переменного тока/сменная аккумуляторная батарея 7,4 В 6000 мАч 44,4 Втч, поддерживает протокол быстрой зарядки PD 12 В 3 А, интеллектуальный заряд (время заряда ~2 ч).
  • Автовыключение: 5, 10, 30 мин/отключаемое (экономия заряда батареи).
  • Время автономной работы: ~4,3 ч.
  • Запись данных: встроенная память 32 ГБ / карта памяти SD до 256 ГБ (64 ГБ в комплекте) / внешний USB накопитель данных.
  • Беспроводная передача данных: на внешние устройства по Bluetooth-соединению.
  • Интерфейсы: Mini-USB (просмотр/скачивание данных на ПК); слот карты памяти SD; HDMI (видеовыход); Jack 3,5 мм (аудиогарнитура); Type-C (заряд аккумуляторной батареи).
  • Управление: горячие клавиши/сенсорный интерфейс.
  • Горячие клавиши: навигация, вращение и зеркальное отображения кадра, запись фото (клавиша-курок), запись видео, активация сенсорных клавиш, настройки, дистанционная фокусировка, регулировка подсветки в головке зонда, цифровое увеличение, возврат, выбор-подтверждение.
  • Регулировка подсветки в головке зонда: ручная (11 уровней)/автоматическая.
  • Запись фото: PNG/JPG/JPEG до FHD 1920×1080 пкс.
  • Отображение записанного фото в виде миниатюры поверх изображения реального времени. Запись фото во время записи видео.
  • Запись видео: MP4/AVI/MOV/3GP до FHD 1920×1080 пкс.
  • Просмотр фото: в виде миниатюр 12 на одном экране (с прокруткой), полноэкранный просмотр с пролистыванием предыдущее/следующее с возможностью редактирования: обрезка с вращением и зеркальным отображением, текстовые аннотации (с выбором цвета и стиля текста), линии, стрелки и фигуры, стикеры, настройка фото (яркость (100 уровней), контраст (200 уровней), насыщенность (10 уровней), резкость (10 уровней), цветность (10 уровней)), сравнительные измерения, отмена / возврат последнего действия.
  • Просмотр видео: в виде миниатюр 12 на одном экране (с прокруткой) полноэкранное просмотр с пролистыванием предыдущее/следующее с воспроизведением старт/пауза/стоп/повтор с возможностью прокрутки.
  • Настройка изображения: яркость (64 уровня); контраст (95 уровней); резкость (100 уровней); цветность (100 уровней); насыщенность (100 уровня); усиление (255 уровней); гамма (300 уровней); баланс белого (3000 уровней)/автоматический/4 предустановленных режима; автоэкспозиция (отключаемая).
  • Обработка изображения: вращение кадра 90°/180°/270°; цветовая инверсия (негатив); зеркальное отображение кадра по вертикали/горизонтали; стоп-кадр.
  • Сравнение изображения: сравнение изображения реального времени с фото из памяти (3 режима отображения) на одном экране.
  • Сравнительные измерения: измерительная сетка (четыре типа цены деления); сравнительные измерения с калибровкой по эталону: точка-точка, отрезки ломаной, точка-плоскость, точка-линия, площадь (виртуальный джойстик для позиционирования измерительных точек, возможность цифрового увеличения).
  • Выбор соотношения сторон кадра: 1:1/4:3/16:9 (полноэкранный).
  • Аннотации: текстовые (виртуальная клавиатура), аудио к видео (при подключении гарнитуры).
  • Генерация отчета: с фото и текстом в формате PDF.
  • Индикация: дата и время, состояние вращения кадра, соотношение сторон кадра, значение температуры датчика в головке зонда (для зондов с датчиком), состояние зеркального отображения кадра, состояние фиксации изгиба дистальной части зонда, уровень интенсивности светодиодной подсветки зонда, уровень дистанционной фокусировки, состояние Bluetooth, состояние карты памяти, уровень заряда аккумуляторной батареи.
  • Индикация аккумуляторной батареи: заряд/полный заряд.
  • Индикация артикуляции: цифровой дисплей артикуляции (направление и степень изгиба).
  • Файл-менеджер: перемещение и копирование папок и файлов между встроенной памятью/картой памяти SD/внешним USB накопителем, создание новых папок, переименование и удаление папок и файлов, форматирование карты памяти SD/внешнего USB накопителя.
  • Безопасность: установка пароля включения устройства/записи видео.
  • Обновление аппаратного программного обеспечения: запись новой версии ПО на карту памяти SD / внешний USB накопитель.
  • Программное обеспечение для ПК: базы данных контроля с описанием результата, сохранение статических изображений из видео в форматах JPEG, PNG, GIF, поиск изображений в базе данных, просмотр изображений, проигрывание видео, форматирование карт памяти, регистрация видео изображения через цифровой интерфейс, запись видео в специализированном формате с дальнейшим воспроизведением во встроенном проигрывателе и сохранением кадров в форматах JPEG, PNG, GIF, фильтрация и устранение шумов, повышение четкости на границах изображения, регулировка яркости и контраста, цветовые гистограммы.
  • Язык интерфейса: русский (доп. 6 языков).
  • Дополнительное освещение: встроенный в корпус светодиодный фонарь.
  • Температура работы: от -20°C до +80°C.
  • Температура хранения: от -20°C до + 80°C.
  • Сигнализация перегрева: встроенный в головку температурный датчик (для зондов Ø6.0 мм), установка порогового значения сигнализации перегрева 50/70/90/110°С.
  • Устойчивость к влажности: до 95% без конденсата.
  • Степень защиты корпуса: IP65.
  • Материал корпуса: ударопрочный промышленный ABS пластик с эластомерными бамперами.
  • Хранение и транспортировка: влагонепроницаемый ударопрочный кейс с индивидуальным ломежентом (безопасное хранение зондов типа «улитка», вмещает базовый блок и два сменных зонда).

Сменные зонды:

  • Диаметры и длины сменных зондов: Ø1.0, 1.2, 1,6: 1 м; Ø1.8: 1.5, 2 м; Ø2.0, 2.4: 1.5, 2, 3 м; Ø2.9: 1.5, 2, 2.5, 3 м; Ø3.9: 2, 3 м; Ø3.9 D: 2, 3 м; Ø6.0 RF: 2, 3, 3.5 м; Ø6.2: 2, 3, 6, 10 м; Ø6.4 D: 2, 3 м.
  • Тип зондов: сменные быстросъемные.
  • Жесткость зондов: гибкие с переменной жесткостью.
  • Стыковка зондов с базовым блоком: безопасная герметичная (пазы стыковки и прижимной механизм).
  • Видеосенсор: Ø1.0, 1.2, 1,6: 400×400 пкс; Ø1.8, 2.0, 2.4: 700×700 пкс; Ø2.9: HD+ 1000×1000 пкс; Ø3.9: FHD 1920×1080 пкс; Ø3.9 D: HD П 1280×720 пкс, Б 1280×720 пкс; Ø6.0 RF: FHD 1920×1080 пкс; Ø6.2: FHD 1920×1080 пкс; Ø6.4 D: FHD П 1920×1080 пкс, Б 1920×1080 пкс.
  • Регулировка подсветки в головке зонда: ручная (11 уровней)/автоматическая.
  • Направление подсветки: прямое/боковое/прямое и боковое (2 камеры).
  • Подсветка: Ø1.0,1.2,1,6: 3000 Люкс; Ø1.8,2.0: 3000 Люкс; Ø2.4: 3500 Люкс; Ø2.9: 5000 Люкс; Ø3.9: 60 000 Люкс; Ø3.9 D: П 18 000 Люкс, Б 18 000 Люкс; Ø6.0 RF: 160 000 Люкс; Ø6.2: 60 000 Люкс; Ø6.4 D: П 26 000 Люкс, Б 26 000 Люкс.
  • Поле обзора: Ø1.0, 1.2, 1.6, 1.8, 2.0, 2.4, 2.9, 3.9D, 6.2, 6.4 D: 120°; Ø3.9: 90°; Ø6.0 RF: 80°.
  • Направление обзора: Ø1.0, 1.2, 1.6, 1.8, 2.0, 2.4, 2.9, 3.9, 3.9, 6.0 RF, 6.0, 6.2: прямое; Ø3.9 D, 6.4 D: прямое и боковое.
  • Глубина резкости: Ø1.0, 1.2, 1.6: 3 – 30 мм; Ø1.8, 2.0, 2.4, 2.9: 5 – 50 мм; Ø3.9: 15 мм – ∞; Ø6.0 RF: 5 мм – ∞ (дистанционно регулируемая); Ø6.2: 10 – 100 мм; Ø6.4 D, 3.9 D: П 8 – 80 мм, Б 5 – 25 мм.
  • Механизм артикуляции: Ø1.8, 2.0, 2.4: сервоприводная; Ø2.9: сервоприводная; Ø3.9: сервоприводная; Ø3.9 D: сервоприводная; Ø6.0 RF: сервоприводная; Ø6.2 (2,3 м): сервоприводная; Ø6.2 (6,10 м): сервоприводная; Ø6.4 D: сервоприводная.
  • Режимы сервоприводной артикуляции: режим 1 – возврат изгиба дистальной части в исходное прямое положение при отпускании джойстика; режим 2 – фиксация изгиба дистальной части в необходимом положении при отпускании джойстика.
  • Управление артикуляцией: чувствительный джойстик.
  • Артикуляция: Ø1.0, 1.2, 1,6: без артикуляции; Ø1.8, 2.0, 2.4: 2х; Ø2.9, 3.9, 3.9, 3.9 D, 6.0, 6.0 RF, 6.2, 6.4 D: 4x 360°.
  • Оплетка зонда: Ø1.2, 1.6, 1.8, 2.0, 2.4, 2.9: нержавеющая сталь; Ø3.9, 6.0, 6.4: вольфрам.
  • Устойчивость зонда: вода, масла и некоторые агрессивные среды.
