Измеритель WG7 ЭЛИТЕСТ

Универсальный шаблон сварщика WG7 предназначен для визуально-измерительного контроля, параметров углового и стыкового сварного шва. Особенностью данного шаблона, является наличие контрольных шкал для определения допустимости выпуклости и вогнутости угловых и стыковых швов по стандарту AWS D1.1.

(Альтернативные названия: универсальный шаблон сварщика AWS, Automatic Weld Size Weld Gauge).

Категория: Метка:

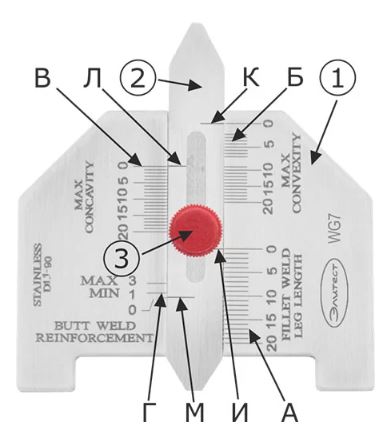

Общий вид WG7

1 – основание; 2 – измерительный движок; 3 – стопорное устройство; А – шкала для измерения катета (fillet weld leg length) и фактической толщины углового шва; Б – шкала для контроля максимальной выпуклости (max convexity) углового шва; В – шкала для определения катета вогнутого углового шва; Г – шкала для контроля выпуклости стыкового шва (butt weld reinforcement); И, К, Л, М – контрольные риски-индексы шкал (А), (Б), (В) и (Г) соответственно

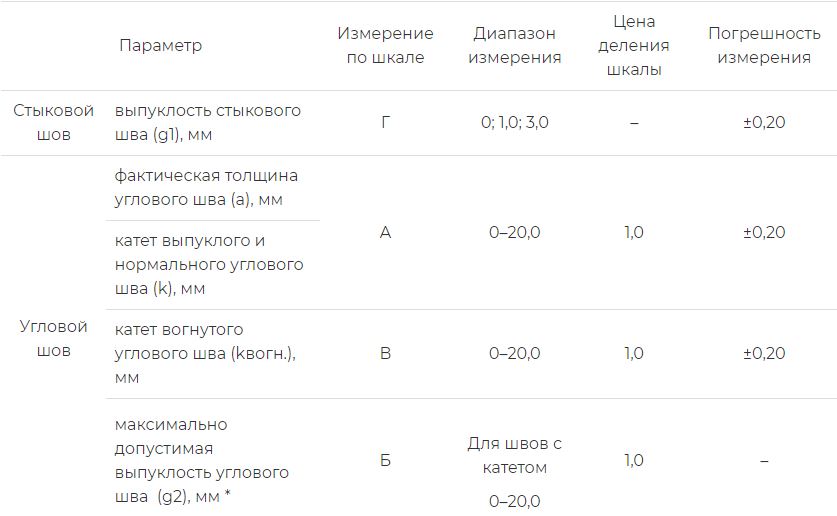

Контролируемые параметры

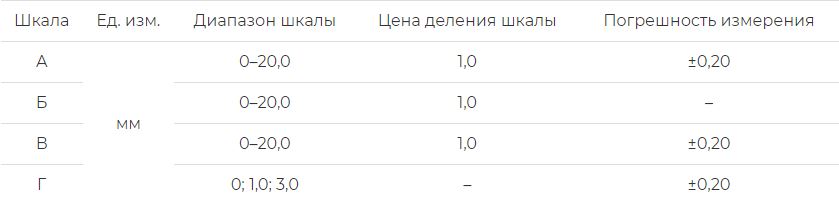

* В соответствии со стандартом AWS D1.1. Допустимая выпуклость для угловых швов с шириной лицевой поверхности до 8 мм включительно – 2 мм, для угловых швов с шириной лицевой поверхности от 8 до 25 мм – 3 мм.

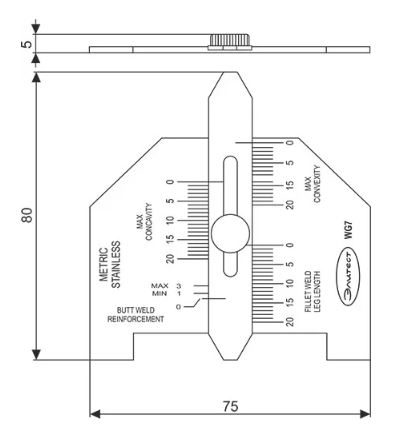

Справочные размеры, мм:

Вес, не более: 65 г

Материал: нержавеющая сталь
