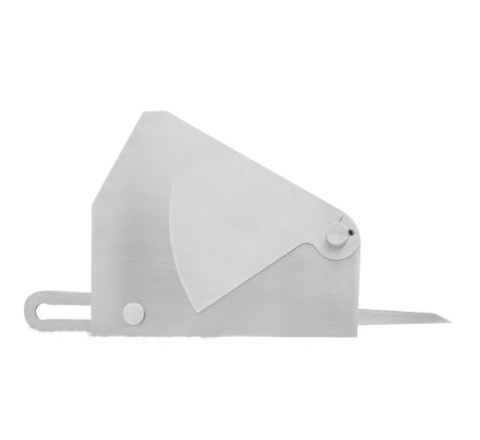

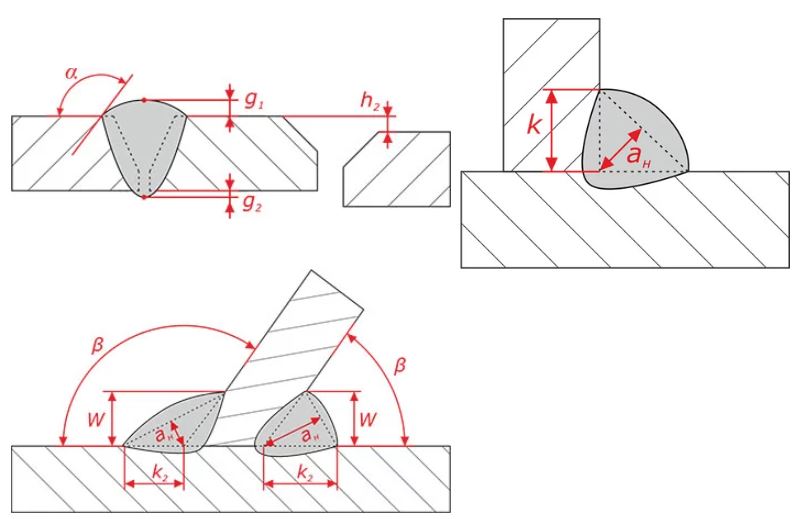

Измерительный шаблон сварщика WG12 предназначен для визуально-измерительного контроля параметров сварных соединений, выполненных под острым и тупым углом. Так же данный шаблон позволяет контролировать некоторые параметры стыковых швов, в том числе угол плавности перехода шва к основному металлу. Шаблон поставляется в комплекте с линейкой-калькулятором, позволяющей быстро определять такие параметры сварного шва в соединении, выполненным под острым и тупым углом как: теоретическая высота шва, длина катета и контрольная высота.

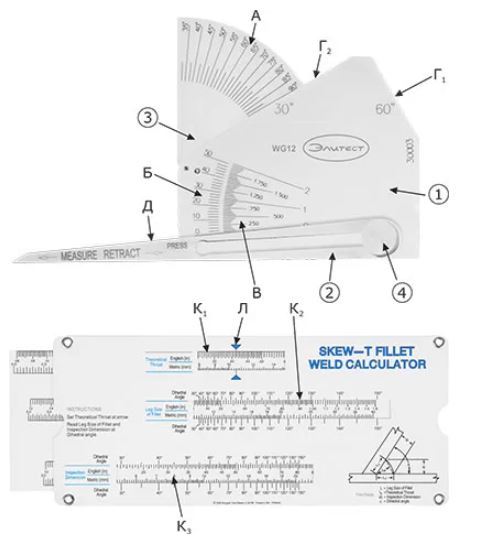

1 – основание; 2, 3 – измерительные движки; 4 – стопорный винт; А, Б, В – измерительные шкалы; Д – контрольная грань для снятия показаний по шкале Б и В; Г – контрольные грани, выполненные под углом 30° и 60°; К1–3 – шкалы для определения теоретической толщины, катета и контрольной высоты углового шва; Л – риска-индекс шкалы К1

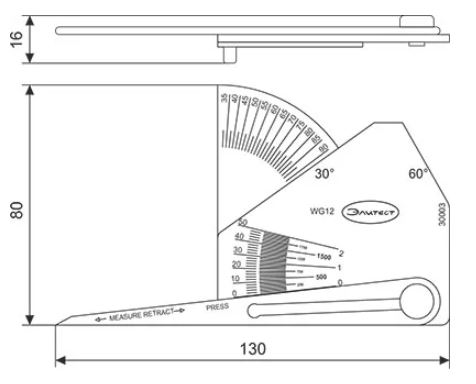

Справочные размеры, мм:
Вес, не более: 105 г
Материал: нержавеющая сталь
Погрешность при определении значений по шкалам калькулятора ±0,2 мм
