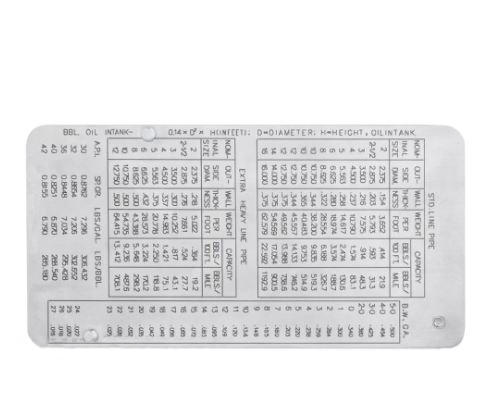

Измерительный шаблон сварщика WG10 предназначен для визуально-измерительного контроля дефектов на поверхности труб. Все шкалы шаблона нанесены в дюймах, поэтому его использование целесообразно при работе с трубопроводами, выполненными в соответствии с американскими стандартами ASTM и ASME либо другими стандартами, где за основу взята дюймовая система исчисления величин. Используя данный шаблон можно сравнить глубину дефекта трубы с нормативной толщиной ее стенки. Для удобства на шаблон нанесены формулы расчета геометрических и физических величин. На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов.

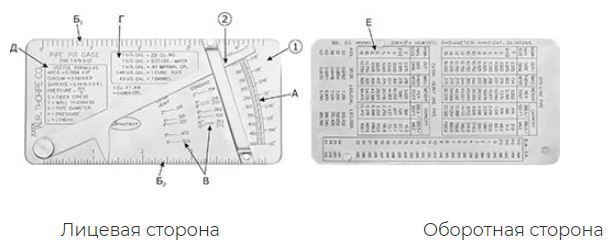

1 – основание; 2 – измерительный движок; А, Б1–2 – измерительные шкалы; В – шкалы с соотношением номинального диаметра и толщины стенки труб типа «standard» и «extra heavy»; Г – конвертер величин; Д – справочная таблица с формулами; Е – таблицы с параметрами труб типов «standard» и «extra heavy»

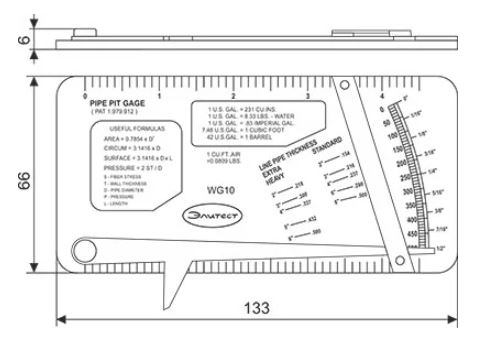

Справочные размеры, мм:
Вес, не более: 185 г
Материал: нержавеющая сталь
