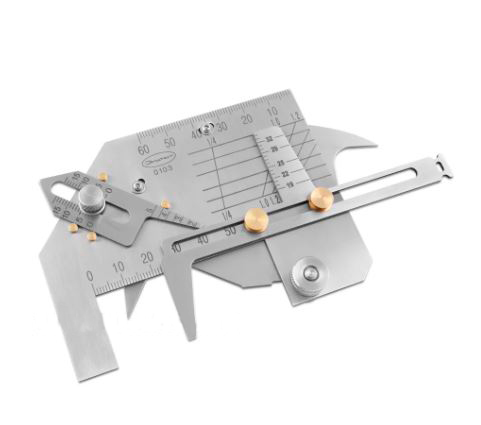

Измеритель Bridge Cam WGU-9M ЭЛИТЕСТ

Измерительный шаблон Bridge Cam WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра. Данный шаблон отличается от Bridge Cam WGU-8M удлиненными губками для контроля диаметров до 50 мм и наличием номограммы (Н)*, позволяющей определять коэффициент расширения стыкового шва арматуры или прутка, выполненных газопрессовой сваркой.

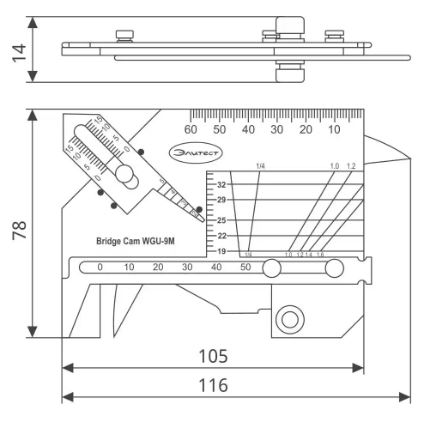

Общий вид Bridge Cam WGU-9M

1 – основание; 2, 3, 8 – измерительные движки; 4, 5 – стопорные устройства движков (2) и (3) соответственно; 6, 7 – измерительные наконечники движка (2); Т – торцевая грань; А, Б, В, Г, Д, Е, Ж – измерительные шкалы; Н – номограмма коэффициента расширения; М, Л, С – контрольные риски-индексы шкал (Б), (В) и номограммы (Н) соответственно; И, К, Р – контрольные грани для снятия показаний по шкалам (А), (Г) и (Ж) соответственно
