В этой модели была существенно повышена производительность контроля — скорость регенерации S-скана составляет 100 Гц, что позволяет проводить сканирование сварного соединения одновременно с двух сторон со скоростью до 6-9 м/мин. К электронному блоку дефектоскопа подключаются сразу два преобразователя, активная апертура которых состоит из 16, 32 или 64 элементов. Таким образом общее число рабочих элементов может доходить до 128. Кроме того, дефектоскоп может работать с различными сканерами: роликовыми, сканерами ФАР+TOFD, а также со сканерами других производителей (при помощи переходников). Все это позволяет интегрировать УСД-60ФР-16/128 в системы механизированного контроля сварных швов.

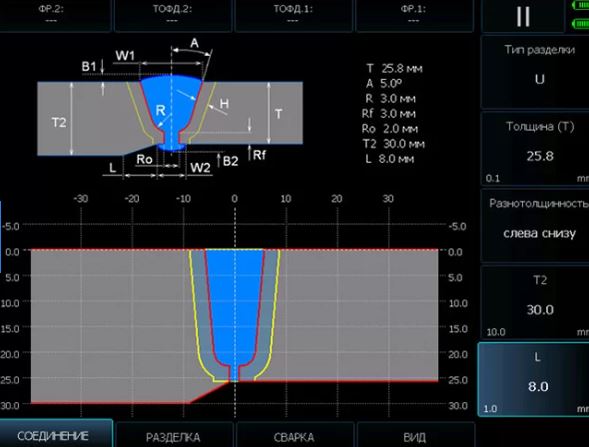

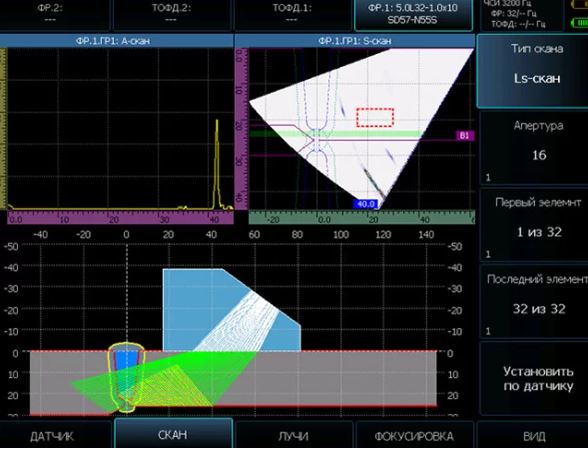

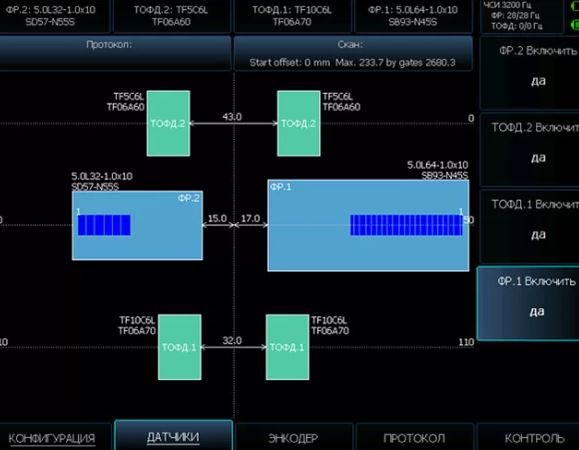

Дефектоскоп оснащен современным программным пакетом для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде. Так, например, в программный пакет заложен конструктор прозвучиваемых сварных швов: можно задать тип разделки, толщину, разностенность, параметры выпуклости, зоны термического влияния и прочие особенности геометрии для более точной и наглядной визуализации процесса контроля.
В отличие от других моделей линейки УСД, УСД-60ФР-16/128 оснащается двумя аккумуляторами, которые позволяют работать без подзарядки до 12 часов при полной нагрузке.

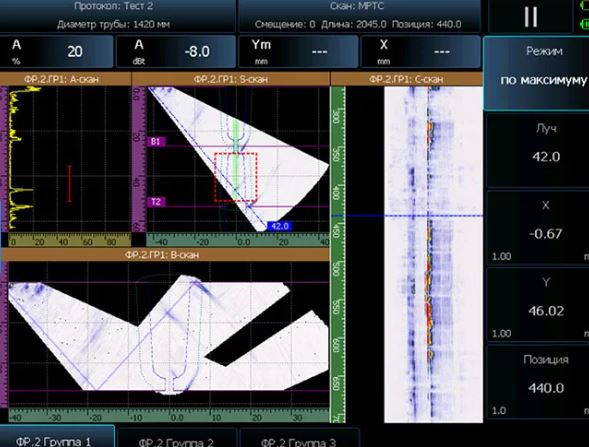

Развертки

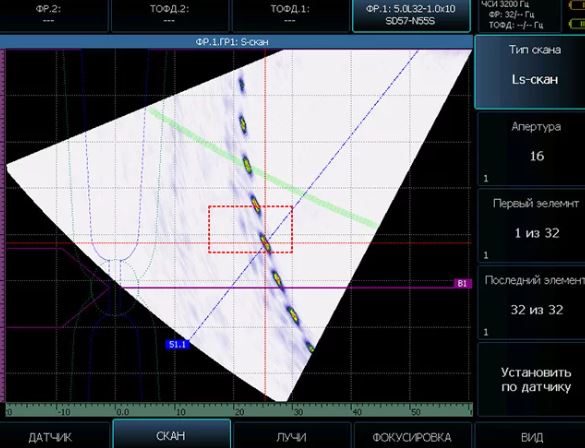

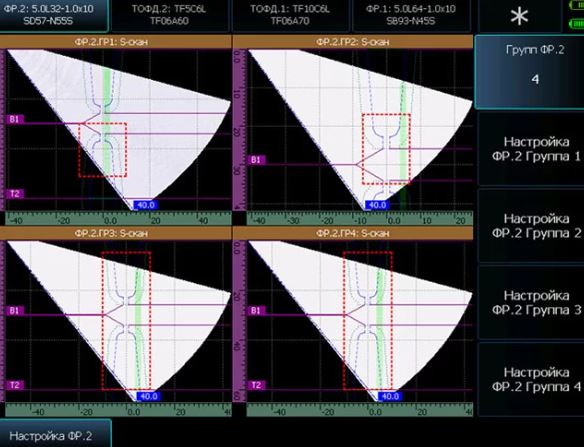

- S-скан — секторное сканирование.
- L-скан — линейное сканирование.

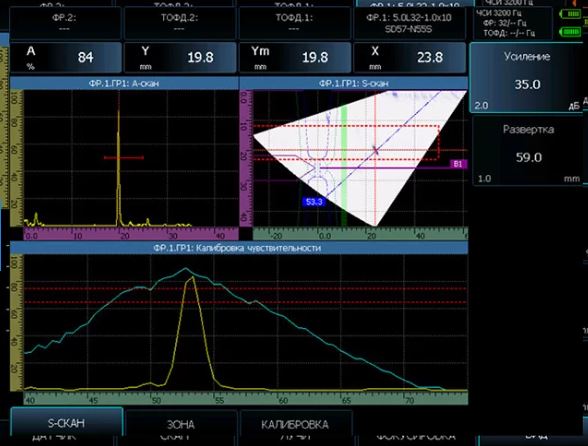

- А-скан — построение «живого» А-скана на выбранном луче.
- В-скан — построение развертки с учетом хода лучей, позволяющих видеть объем контролируемого металла по толщине металла с учетом переотражения лучей.
- С-скан (при контроле со сканером) — вид развертки сверху.
- D-скан (при контроле со сканером) — сечение сбоку.
Функциональные особенности

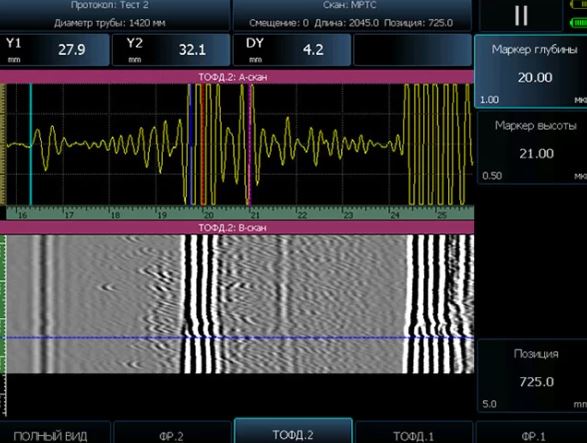

2 независимых канала TOFD.
