Дефектоскоп ультразвуковой M2M MANTIS

Ультразвуковой дефектоскоп M2M MANTIS — это надежный и легкий прибор, сочетающий в себе традиционный метод ультразвукового контроля, метод фазированных решеток (решетка 16:64), метод TOFD и метод TFM (Total Focusing Method, метод общей фокусировки). Прибор оснащен мощным новейшим программным обеспечением Capture, благодаря чему достигается наилучшая производительность контроля.

Категория: Метка:

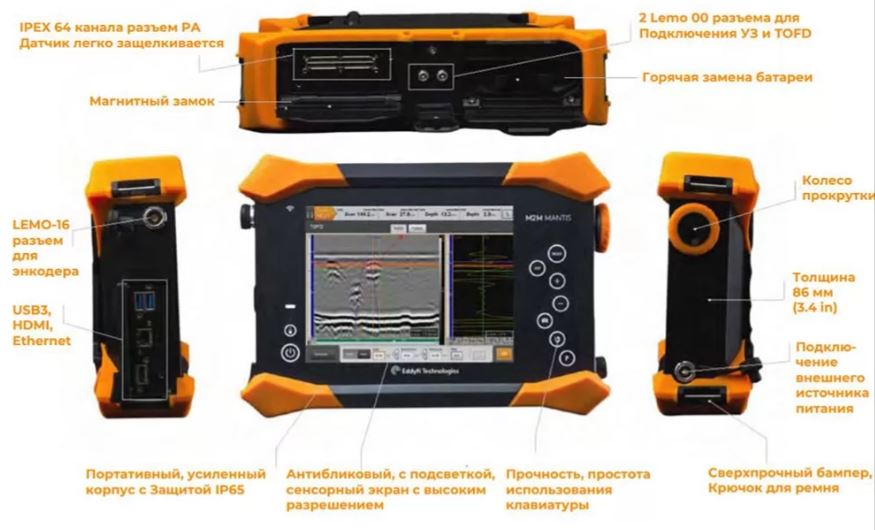

Дефектоскоп M2M MANTIS является одним из самых надежных промышленных приборов на фазированных решетках. Он универсален и подходит для работы как в цеховых, так и в полевых условиях. Прочный корпус прибора обладает степенью защиты IP66, то есть дефектоскоп полностью пыленепроницаем и не боится попадания под струи воды.

Дефектоскоп оснащен разъемами USB и разъемом Ethernet, также есть возможность подключения Wi-Fi: все это позволяет быстро передавать полученные данные и дистанционно управлять прибором при помощи программы TeamViewer. Дефектоскоп отличается простым, интуитивно понятным интерфейсом и обладает встроенной памятью на 128 ГБ.

Программное обеспечение Capture позволяет быстро анализировать данные измерений и составлять отчеты. С его помощью можно также создавать 3D визуализацию зоны сканирования, проводить коррозионный мониторинг и определять линейные размеры обнаруженных дефектов.

Преимущества прибора

  • Апертура 16:64PR + 2 ультразвуковых канала, соответствующие международным стандартам.
  • Совместимость с существующими датчиками ФАР (линейная, двойная линейная и двойная матричная решетка) и существующими сканерами (до 3 осей).
  • Встроенный калькулятор расчетов законов фокусировки (секторный, линейный и комбинированный) для всех изделий с помощью ПО Capture.
  • Высокая скорость контроля благодаря частоте зондирующего импульса до 20 кГц.
  • Большая база преобразователей, призм и сканеров, внесенных в память прибора.
  • Большая встроенная библиотека геометрии сварных швов.
  • Простая калибровка призм и преобразователей.
  • Настройка скорости ультразвуковых импульсов.

Модельный ряд

Модельный ряд представлен 3 версиями дефектоскопа, которые отличаются между собой некоторыми функциональными возможностями и особенностями.

  • 16:64PR
  • 16:64PR TFM16
  • 16:64PR TFM64

Общими для всех моделей будут следующие функции и особенности:

  • Режим ФАР и режим TOFD
  • Линейный массив и двойной линейный массив
  • Геометрия пластины и сварного шва
  • Сканирование до 2 координатных осей
  • Линейное, секторное и комбинированное сканирование
  • Активная апертура до 16 элементов
  • Функция плана сканирования
  • Скорость/датчик/ВРЧ и АРД калибровки
  • Частота зондирующего импульса до 12 кГц
  • Настраиваемый макет и отчетность
  • Встроенные инструменты анализа

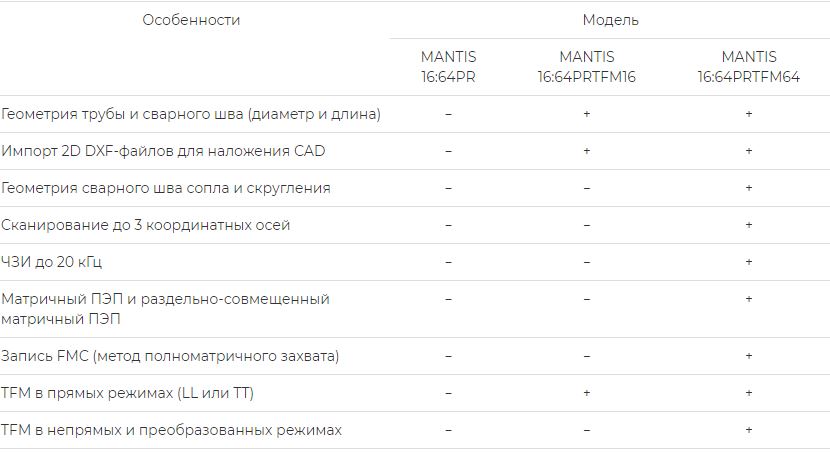

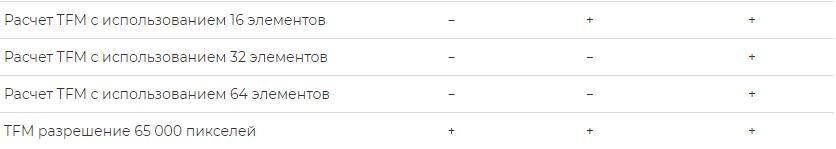

Особенности каждой модели приведены в следующей сводной таблице.
