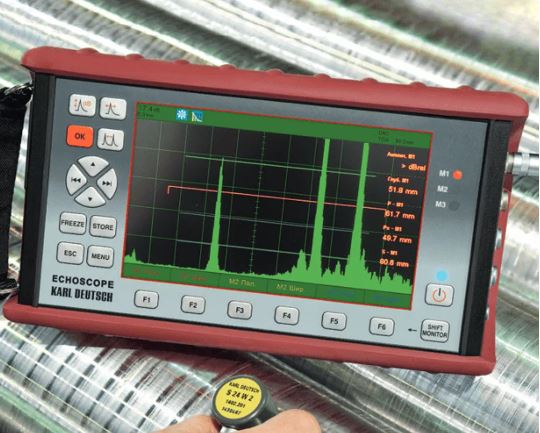

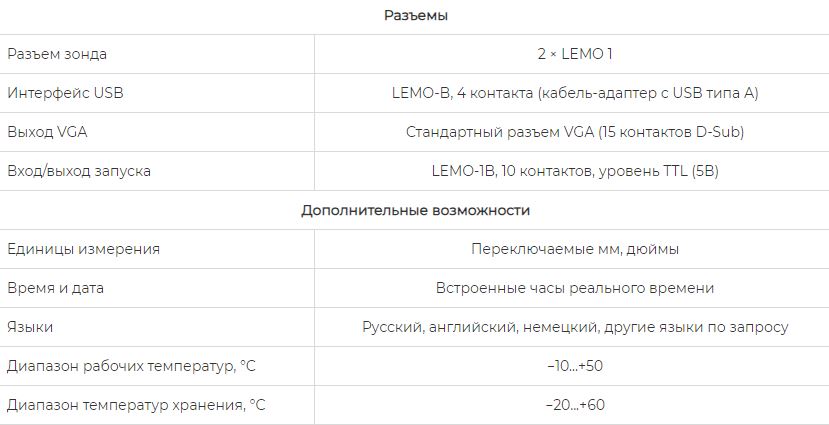

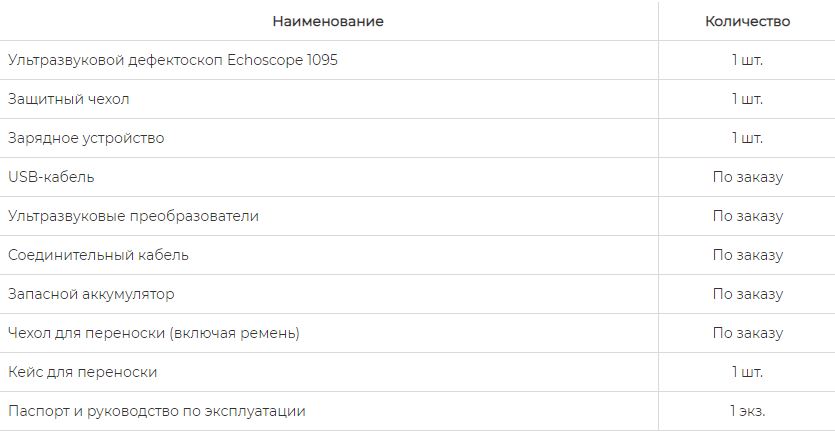

Электронный блок дефектоскопа помещен в резиновый кожух, который защищает прибор от повреждений и гарантирует устойчивое положение при работе. Дисплей устойчив к царапинам, снабжен антибликовым покрытием и функцией автоматической регулировки яркости в зависимости от внешних условий освещенности. Диапазон рабочих температур составляет от −10 до +50 °C. Степень защиты корпуса от попадания пыли и воды — IP65.

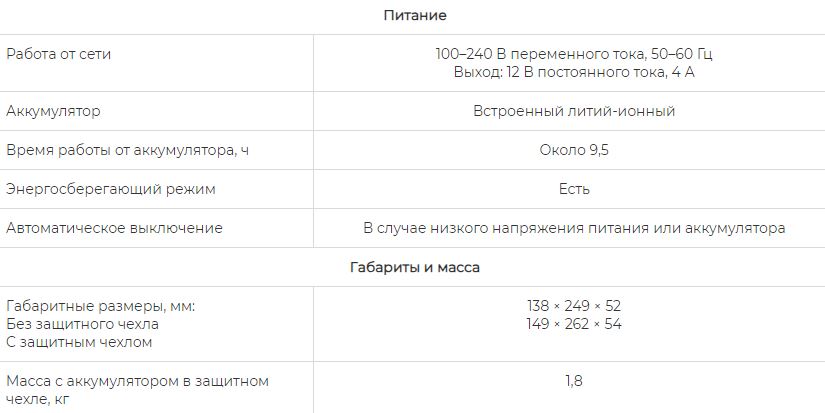

Дефектоскоп питается от встроенного литий-ионного аккумулятора или от сети переменного тока.
Функциональные особенности
В дефектоскопе реализованы эхо-импульсный и теневой методы ультразвукового неразрушающего контроля.

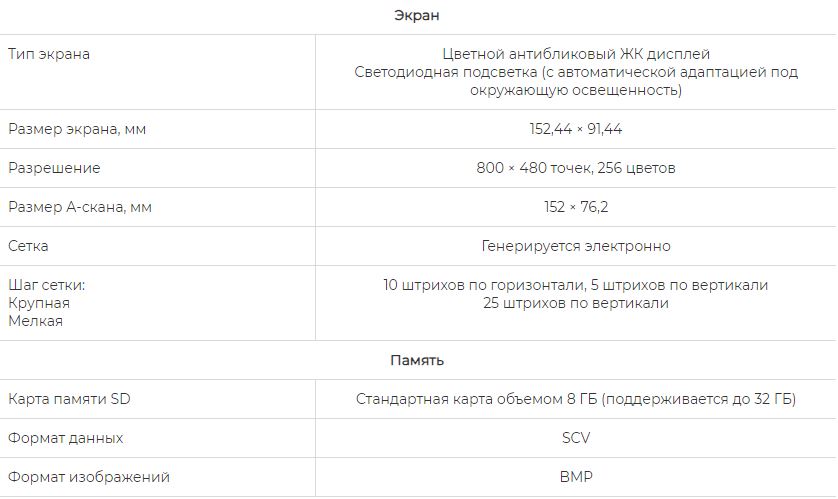

Полученные данные автоматически сохраняются на съемной SD карте с объемом памяти 8 ГБ (прибор также поддерживает SD карты с объемом памяти до 32 ГБ). Снимки экрана сохраняются в формате BMP, а значения измерений — в формате CSV. Сохраненные данные можно использовать в качестве эталонной диаграммы, чтобы сравнивать с ней результаты других измерений. Связь с ПК осуществляется по интерфейсу USB.
Среди функциональных особенностей дефектоскопа Echoscope 1095 стоит отметить следующие:
- Возможность выбора формы зондирующего импульса (прямоугольный и косоугольный), работа с различными датчиками (узкополосными и широкополосными). Косоугольный импульс позволяет работать с преобразователями с широким частотным спектром.
- Ширина импульса устанавливается автоматически при загрузке преобразователя.
- Совместимость с большим количеством преобразователей от разных производителей.
- W-скан визуализирует путь прохождения ультразвуковой волны от поверхности объекта контроля до дефекта и дает возможность понять, каким именно лучом видно дефект.

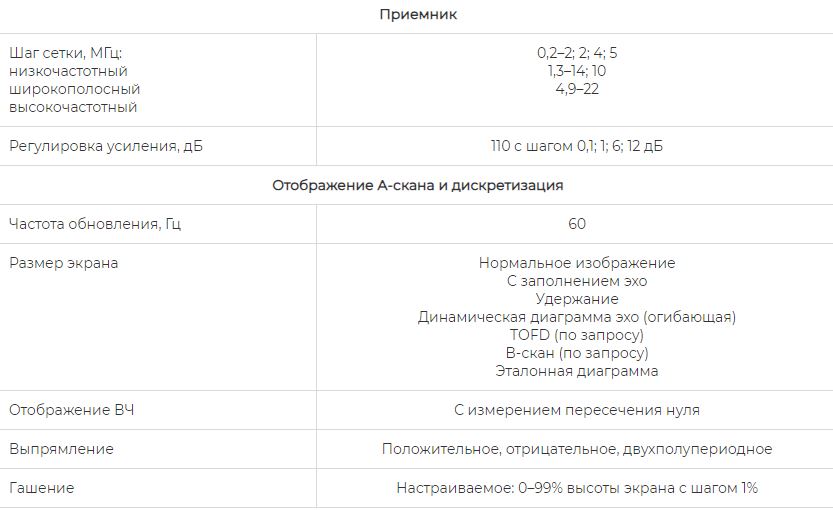

- В-скан — при контроле ответственных деталей с высокой скоростью сканирования режим В-скана с непрерывной записью исключает вероятность пропустить дефект. С помощью курсоров можно измерить условный размер дефекта, а также контролировать металл на наличие коррозии.
- Настройка ВРЧ до 16 точек (точки можно перемещать, удалять и вставлять, не удаляя при этом всю кривую).

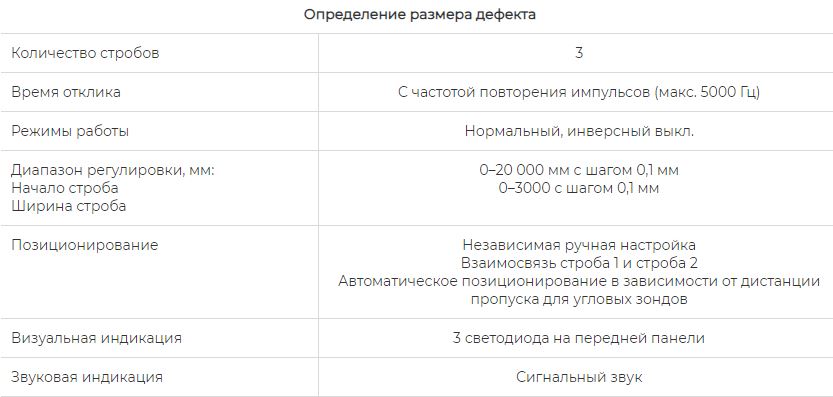

- 3 строба для измерения амплитуды и времени прохождения сигнала, которым соответствуют 3 световых индикатора на передней панели прибора.
- Возможность сдвигать все 3 строба в режиме удержания и пересчитывать измеренные значения.
- Отображение эхо-сигнала и запись динамики эхо-сигнала.

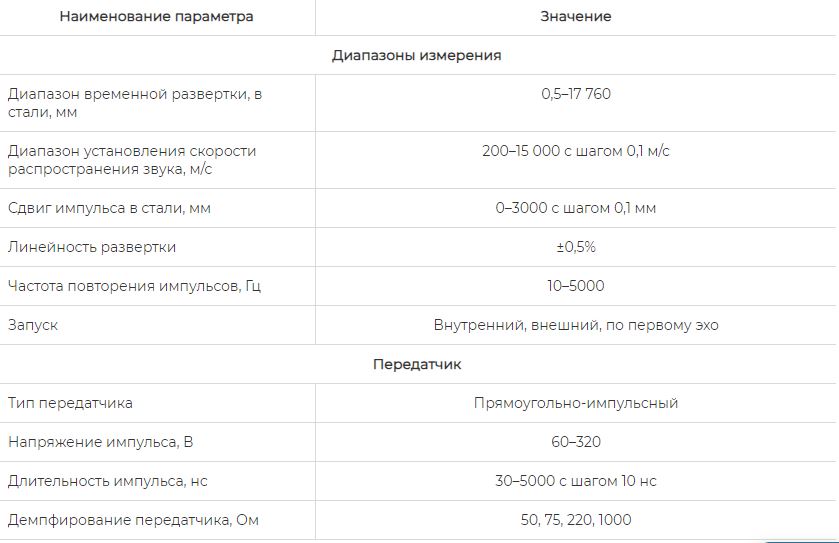

- Возможность выбора частоты повторения импульсов от 10 до 5000 Гц: низкая частота повторения — для предотвращения фантомных эхо, высокая — для высокой скорости сканирования в составе автоматизированных линий.
- Вычисление времени пути между импульсом передатчика и эхо-сигналом в пределах строба.
- Отдельное настраиваемое усиление в третьем стробе, например, для отдельного ослабления эхо-донной поверхности.
- Удобный текстовый редактор, с помощью которого можно задавать простые и понятные названия настроек и результатов измерений.
- VGA-выход для подключения внешнего монитора.
- Регулируемый генератор прямоугольных импульсов с шириной импульса, автоматически подстраиваемой под частоту подключенного датчика, которую также можно изменять и вручную.
Версии прибора

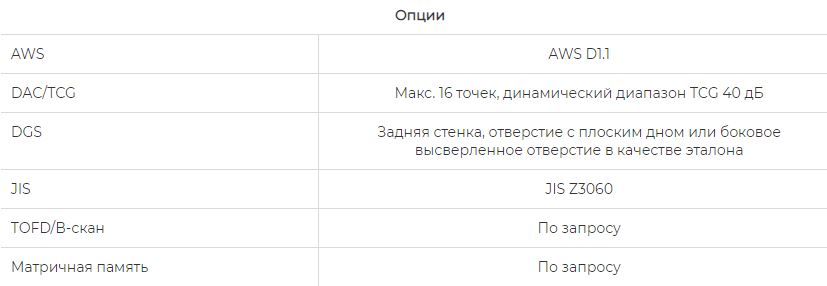

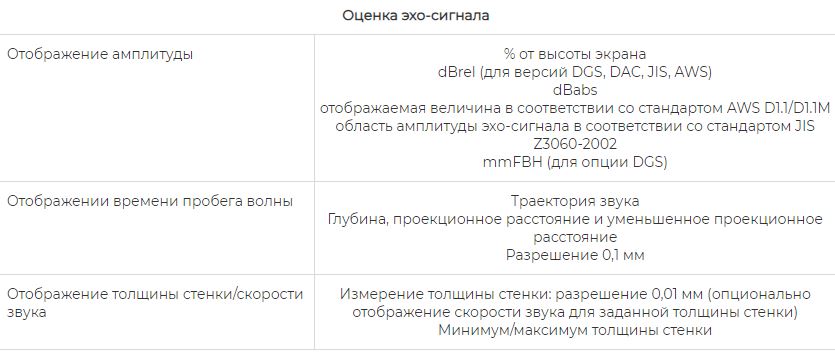

Модельный ряд представлен 4 версиями прибора, которые отличаются между собой функциональными возможностями:
- ECHOSCOPE 1095 Basic (базовый)
- ECHOSCOPE 1095 DAC/TСG/AWS (АРК, ВРЧ, АСВ)
- ECHOSCOPE 1095 DGS/DAC/TCG (АРД, АРК, ВРЧ)
- ECHOSCOPE 1095 DGS/DAC/TCG/AWS/JIS (АРД, АРК, ВРЧ, АСВ, ЯПС)
DGS (АРД) — диаграмма «амплитуда—расстояние—диаметр»
DAC (АРК) — кривая «амплитуда—расстояние»
TCG (ВРЧ) — временная регулировка чувствительности
AWS (АСВ) — Американское общество по сварке (American Welding Society)
JIS (ЯПС) — японские промышленные стандарты (Japan Industrial Standards)
