Магнитопорошковый дефектоскоп МД-12ПС предназначен для обнаружения поверхностных дефектов, возникающих вследствие нарушения сплошности материала. Контроль осуществляется магнитопорошковым методом неразрушающего контроля в соответствии с ГОСТ Р 56512 (метод приложенного поля). Оборудование применяется при производстве и ремонте деталей железнодорожного подвижного состава, а также других видов рельсового транспорта, включая метрополитен, изготовленных из ферромагнитных материалов.
Дефектоскоп используется для проверки различных элементов подвижного состава, в том числе:
- Средних (открытых) участков осей колёсных пар грузовых и пассажирских вагонов.
- Узлов моторвагонного и специального подвижного состава.
- Внутренних шеек и средних частей осей колёсных пар локомотивов (при использовании седлообразного намагничивающего устройства).
Производительность контроля при диагностике свободных шеек и средних частей осей вагонов может достигать 45 колёсных пар за одну смену. Такой уровень эффективности обеспечивается при наличии на участке соответствующей инфраструктуры: вращающих устройств, транспортных средств и подъёмных механизмов, необходимых для перемещения, установки и осмотра контролируемых объектов в рамках действующих технологических процессов.
К числу контролируемых объектов относятся:
- оси колёсных пар в свободном состоянии;
- средние (открытые) части осей колёсных пар в сборе;
- элементы автосцепного устройства;
- детали подвижного состава длиной свыше 600 мм и диаметром (или максимальным поперечным размером) от 100 мм;
- отдельные зоны крупногабаритных деталей в соответствии с требованиями нормативной и технологической документации.
Функциональные возможности дефектоскопа включают:
- Намагничивание изделий переменным магнитным полем с применением седлообразного устройства.
- Автоматическое размагничивание после проведения контроля.

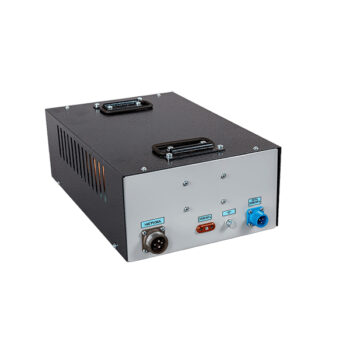

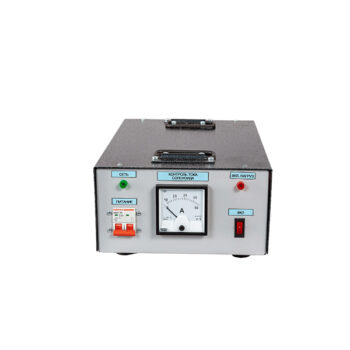

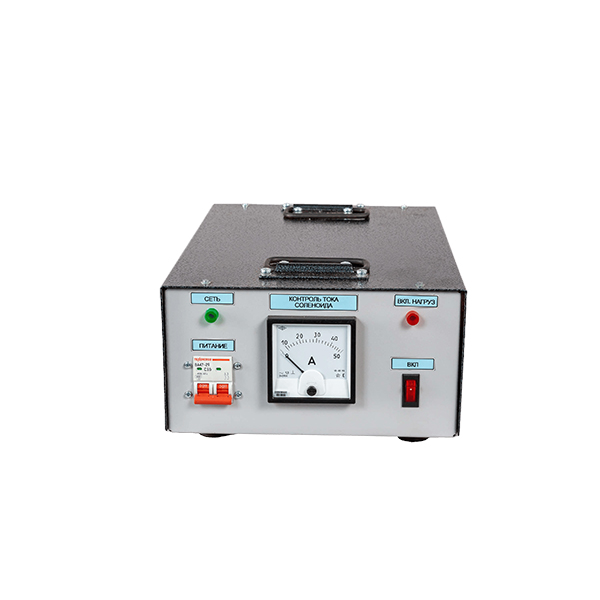

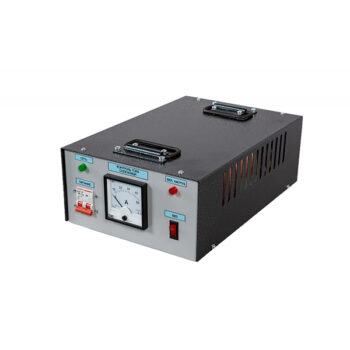

Конструктивно прибор состоит из блока управления и седлообразного соленоида, соединённых кабелем. В блоке управления размещены понижающий трансформатор и программируемая плата. Передняя панель оснащена элементами управления и индикации: сетевым выключателем, переключателем режимов, индикаторами процессов намагничивания и размагничивания, цифровым индикатором тока, а также разъёмом для подключения переносного светильника. На задней панели расположены разъёмы питания и подключения соленоида, гнездо для контроля тока и автоматический предохранитель.
Седлообразное намагничивающее устройство представляет собой катушку из медного провода, размещённую в прочном пластиковом корпусе. Оно оборудовано кнопочным выключателем тока намагничивания, разъёмом для подключения кабеля, гнёздами для контроля напряжения и рукоятками, обеспечивающими удобство транспортировки и крепления.
