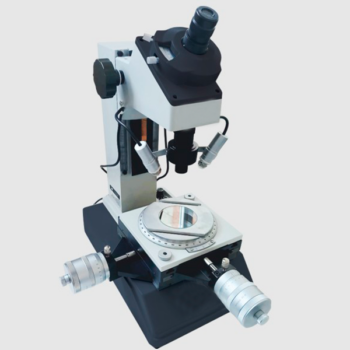

Микроскоп измерительный ИМ-Г-50

Госреестр: 89837-23

Микроскопы измерительные ИМ предназначены для измерений линейных и угловых размеров деталей.

Категория: Метка:

Измерительный микроскоп ИМ-50 представляет собой измерительную систему для измерения длин мелких деталей, которая объединяет оптические, механические, электрические элементы. Микроскоп широко используется для наблюдения и анализа и точных измерений в области машиностроения, электроники, приборостроения, пластмасс и подобных сфер деятельности. Хорошо подходит для измерения размеров и углов на небольших деталях благодаря аналоговым микрометрическим головками и встроенной угловой шкале.

Основными элементами конструкции микроскопов являются металлическое основание, на которое установлены предметный столик с нижним осветителем, вертикальная колонна и верхний осветитель. Оснащается оптической окулярной системой. Угломер встроен в часть оптической трубки микроскопа. Измерение углов производится простым поворотом угломера до совмещения перекрестия окуляра с изображением детали.
  • Диапазон измерений линейных размеров, мм:  по оси X от 0 до 50; по оси Y от 0 до 50.
  • Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм: ±5.
  • Дискретность отчёта линейных измерений, мкм: 2.
  • Дискретность отсчета измерений плоского угла: 360ʺ.
  • Параметры электрического питания: напряжение переменного тока 220±22 В; частота переменного тока 50±1 Гц.
  • Диапазон рабочих температур, °С: от +17 до +23.
  • Допускаемое изменение температуры в течении 1 часа, ºС: 0,5.
  • Относительная влажность воздуха, %,не более: 80.
  • Максимальный вес детали, кг: 5.
  • Oкуляр: 15х.
  • Oбъектив: 2х.
  • Увеличение: 30х.
  • Фокусное расстояние, мм: 67.
  • Увеличение с объективом 5х: 75х.
  • Увеличение с объективом 10х: 150х.
  • Проходящий свет, с зеленым фильтром: 24 В, 2 Вт, с регулятором яркости.
  • Отраженный свет: 24 В, 2 Вт, с регулятором яркости.
