Система дистанционного люминесцентного контроля ENDO FPI SYSTEM

Система дистанционного люминесцентного контроля ENDO FPI SYSTEM предназначена для люминесцентного контроля газотурбинного двигателя (ГТД) и позволяет определить наличие дефектов при периодических осмотрах с высокой точностью.

Категория: Метка:

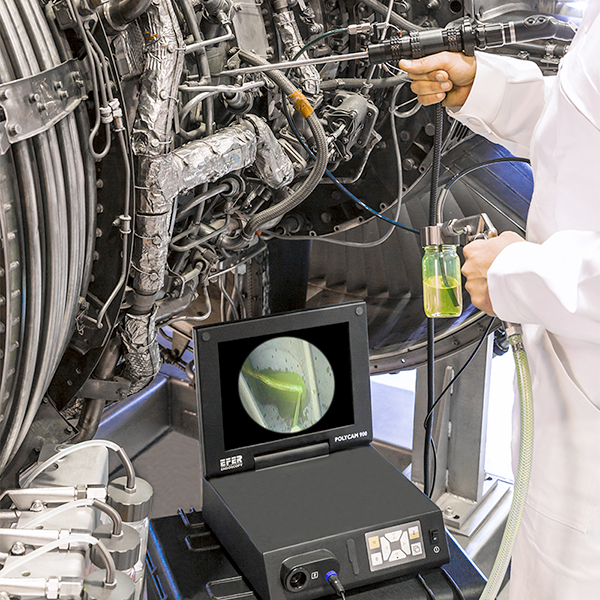

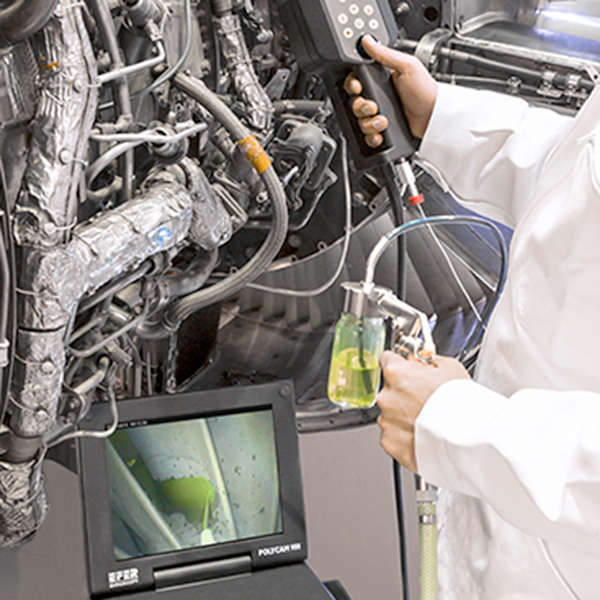

Система предназначена для люминесцентного контроля газотурбинного двигателя (ГТД). Она позволяет определить наличие дефектов при периодических осмотрах с высокой точностью. Система также используется для поиска остаточных трещин после зачистки лопаток компрессоров и турбин ГТД. Первый этап люминесцентного контроля – проекция специальных химических веществ в строго определенном порядке на исследуемую область. Эта операция осуществляется при использовании источника белого света. Второй этап – эндоскопический осмотр исследуемой области, обработанной рядом специальных веществ в определенной последовательности, под ультрафиолетовым светом.

В кейсе находится выдвижной телескопический держатель с 5 сосудами, содержащими различные вещества, необходимые для люминесцентного контроля и встроенный воздушный компрессор, который служит для создания давления в сосудах и отдельной подачи сжатого воздуха в эндоскопический инструмент. Каждый сосуд имеет свой пистолет-распылитель, позволяющий подавать необходимое химическое вещество в капиллярную трубку эндоскопического инструмента, и, как следствие, в область контроля.

Жесткий эндоскопический инструмент состоит из канюли с портами под капиллярную трубку и трубку подачи сжатого воздуха на линзу бороскопа, установленного внутри канюли. Канюля имеет шарнирно-подвижную дистальную часть, управляемую кольцом на рукоятке, для точного позиционирования капиллярной трубки вблизи зоны контроля. Инструмент работает со специальным встроенным ультрафиолетовым эндоскопом, который подключен к источнику ультрафиолетового света VEGA 900 с помощью жидкостного светового кабеля.

Комплектация:

  • Кейс с телескопическим держателем сосудов для химикатов.
  • Жесткий эндоскопических инструмент, используемый для проверки ступеней ТНД и КВД.
  • Гибкий эндоскопический инструмент, используемый для проверки ступеней КНД и ТВД.
  • Ультрафиолетовый/белый источник света VEGA 900 UV.
  • Камера MUCAM T900 для захвата видеоизображений с жестких бороскопов.
  • Блок визуализации и записи TIVE 900.

Кейс с телескопическим держателем сосудов:

  • VGA монитор 6.4” 800х600 пиксел.
  • Регулировка манометра для подачи воздушного давления 0-4
  • Бар и стравливания.
  • Телескопический держатель сосудов.
  • 5 сосудов по 120 мл из ламинированного стекла.
  • Размеры установки: 62х36х61 см.
  • Масса: 19,5 кг.
  • Опционально: при использовании нефильтрованного сжатого воздуха, используется фильтрующий элемент AFPI 1000 (размер 62х27х61 см), который обеспечит поступление чистого и сухого воздуха в сосуды.

Жесткий эндоскопический инструмент:

  • Жесткая управляемая распылительная канюля, длина 38 см, диаметр 8,0 мм, артикуляция 90°.
  • Жесткий ультрафиолетовый бороскоп, длина 44 см, диаметр 5,5 мм, направление обзора 70°, поле обзора 60°.
  • Капиллярная трубка для проявителя (красная метка), длина 90 см.
  • Капиллярная трубка для пенетранта (зеленая метка), длина 90 см.
  • Капиллярная трубка для воды, ацетона и эмульгатора (синяя метка), длина 90 см.
  • Источник ультрафиолетового и белого света, 120Вт, длина волны ультрафиолета 365 нм, регулировка интенсивности света.
  • Ножная педаль.
  • Световой кабель.
  • Транспортировочный кейс 860x560x360.
  • Опционально: жесткий ультрафиолетовый бороскоп, длина 44 см, диаметр 8,0 мм, направление обзора 90°, поле обзора 40° для заключительного контроля на большом удалении от исследуемой области.

Окулярная система захвата изображения:

  • Размеры CCD сенсора 1/3 дюйма EXview HADTM.
  • Разрешение CCD сенсора 470 000 пикселей.
  • Выводит изображение на блоки TIVE / FLASHPACK 900 с дальнейшей фото- и видеорегистрацией.
  • Подключение камеры C-mount стандарт.
  • Подключение к окуляру диаметр 32 мм, быстросъемное соединение.
  • Полная водонепроницаемость.
  • Диаметр головной части 30 мм.
  • Длина головной части 100 мм.
  • Длина кабеля 2 м.
  • Вес головной части 80 гр.

Гибкий эндоскопический инструмент:

  • УФ/белый свет система подсветки.
  • Канал для ввода капиллярной трубки для дальнейшей подачи веществ в область контроля.
  • Канал подачи сжатого воздуха для очистки камеры зонда.
  • Разрешение камеры: 470 000 пиксел (290 000 для зондов диаметром 4 мм).
  • Механизм артикуляции зонда: высокоточный посредством сервоприводов, всесторонний на 360° с функцией фиксации выбранного положения, с функцией возврата в исходное положение и двумя скоростными режимами работы.
  • Механизм управления артикуляцией при помощи эргономичного джойстика.
  • Износостойкая вольфрамовая оплетка зонда.
  • Подсветка зонда: по оптоволокну от LED источника.
  • Температурный датчик, встроенный в головку зонда.
  • Рабочая температура зонда: от -25°C до 100°C.
  • Температура хранения: от -25°C до 60°C.
  • Относительная влажность: макс. 95%, без конденсации.
  • Защита от попадания пыли и воды IP58.
  • Регулировка интенсивности подсветки.
  • Встроенная система предупреждения о повышенной температуре зонда.
  • Масса пульта зонда: 1,1 кг.
  • Масса пульта с зондом: около 1,5 кг.

Базовый блок TIVE 900:

  • VGA монитор 6.4” 800х600 пиксел.
  • Система 3D измерений 3DSIZER.
  • Автоматическая регулировка яркости изображения.
  • Режим длительной экспозиции для работы в зонах с недостаточной освещенностью.
  • Аудио комментарии посредством гарнитуры (коннекторы типа JACK 3,5 мм).
  • 3x-кратное цифровое увеличение изображения.
  • Формат записи фотоизображения: JPEG.
  • Формат записи видеоизображения: MPEG4.
  • Поддержка карт памяти: SD.
  • Встроенная память: 1 Гб.
  • Потоковый видеовыход: VGA.
  • Управление устройством при помощи клавиш на базовом блоке.
  • Индикатор заряда устройства.
  • Поддерживаемые типы зондов: ARGUS, EXPLORATOR 900, JUMBO, MUCAM T900.
  • Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного аккумулятора 12 В NiHM 15 А (время автономной работы 3 ч).
  • Температура работы: от -20° до +80°C.
  • Габаритные размеры: 260х235х76 мм.
  • Масса: 4,3 кг.

Функции управления:

  • Цифровое увеличение, усиление яркости изображения, фиксация изображения.
  • Запись и просмотр фото и видео изображения.
  • Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение.
  • Панель управления меню.
  • Уровень заряда батареи.

Функции меню:

  • Стереоскопические измерения 3DSIZER.
  • Сравнительные измерения.
  • Измерения по круговому калибру.
  • Функция сравнения ранее сохраненного изображения с текущим (разделение изображения на экране на две части).
  • Зеркальное отображение.
  • Текстовые комментарии и стрелочные маркеры.
  • Настройки видеопроцессора.
  • Установка даты и времени (временная метка).
  • Выбор языка интерфейса.
  • Форматирование внешнего носителя.
  • Выбор внешней или внутренней памяти.
  • Удаление файлов.
  • Регулировка интенсивности подсветки.

Индикация на мониторе:

  • Дата и время.
  • Текстовые комментарии и стрелочные маркеры.
  • Увеличение, усиление подсветки, заморозка и запись изображения.
  • Галерея изображений/видео в полноэкранном или оконном формате.
  • Превышение допустимого температурного диапазона работы зонда.

Интерфейсы:

  • Для питания и заряда устройства.
  • USB для подключения внешнего носителя памяти.
  • Для подключения аудио гарнитуры.
  • Для подключения пульта дистанционного управления.
  • Для подключения сменного зонда.
  • Для вывода изображения VGA.

Программное обеспечение:

  • Захват видеоряда с эндоскопов по аналоговому интерфейсу.
  • Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект.
  • Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000.
  • Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа.
  • Возможность поворота «живого» видео на произвольный угол.
  • Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне.
  • Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект.
  • Конвертирование из формата SRVid в контейнер AVI и наоборот.
  • Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка).
  • Ведение базы проектов с описательной частью каждого проекта.
  • Обработка сохранённых стоп-кадров в выбранном проекте
  • Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений.
  • Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений.
  • Вычисление относительных и абсолютных площадей закрашенных областей изображения.
  • Коррекция баланса белого по всему изображению и по выделенной точке.
  • Распечатывание изображение с описательной информацией.
  • Генерация отчётов в форматах MS-WORD.
  • Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов.

Базовый блок FLASHPACK 900:

  • VGA монитор 5” 800х600 пиксел.
  • Режим длительной экспозиции для работы в зонах с недостаточной освещенностью.
  • 2x цифровое увеличение изображения.
  • Формат записи фотоизображения: JPEG 640х480.
  • Формат записи видеоизображения: MPEG4 640х480.
  • Поддержка карт памяти: SD.
  • Потоковый видеовыход: SVGA.
  • Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного литий-ионного аккумулятора 7,8 Ач (время автономной работы 3 ч).
  • Температура работы: от -20° до +80°C.
  • Габаритные размеры: 200х175х65 мм.
  • Масса: 1,2 кг.
  • Устойчивость к воде, маслам и агрессивным средам.

Функции управления:

  • Цифровое увеличение, усиление яркости изображения, фиксация изображения.
  • Запись и просмотр фото и видеоизображения.
  • Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение.
  • Панель управления меню.

Функции меню:

  • Зеркальное отображение.
  • Текстовые комментарии.
  • Настройки видеопроцессора.
  • Установка даты и времени (временная метка).
  • Настройки баланса белого.
  • Выбор языка интерфейса.
  • Форматирование карты памяти SD.
  • Выбор внешней или внутренней памяти.
  • Удаление файлов.
  • Регулировка интенсивности подсветки.

Индикация на мониторе:

  • Дата и время.
  • Текстовые комментарии.
  • Уровень заряда аккумулятора.
  • Увеличение, усиление подсветки, заморозка и запись изображения.
  • Галерея изображений/видео в полноэкранном или оконном формате.
  • Превышение допустимого температурного диапазона работы зонда.

Интерфейсы:

  • Для питания и заряда устройства.
  • Для карты памяти SD.
  • Для подключения сменного зонда.
  • Для вывода изображения VGA.

Программное обеспечение:

  • Захват видеоряда с эндоскопов по аналоговому интерфейсу.
  • Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект.
  • Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000.
  • Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа.
  • Возможность поворота «живого» видео на произвольный угол.
  • Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне.
  • Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект.
  • Конвертирование из формата SRVid в контейнер AVI и наоборот.
  • Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка).
  • Ведение базы проектов с описательной частью каждого проекта.
  • Обработка сохранённых стоп-кадров в выбранном проекте.
  • Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений.
  • Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений.
  • Вычисление относительных и абсолютных площадей закрашенных областей изображения.
  • Коррекция баланса белого по всему изображению и по выделенной точке.
  • Распечатывание изображение с описательной информацией.
  • Генерация отчётов в форматах MS-WORD.
  • Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов.
