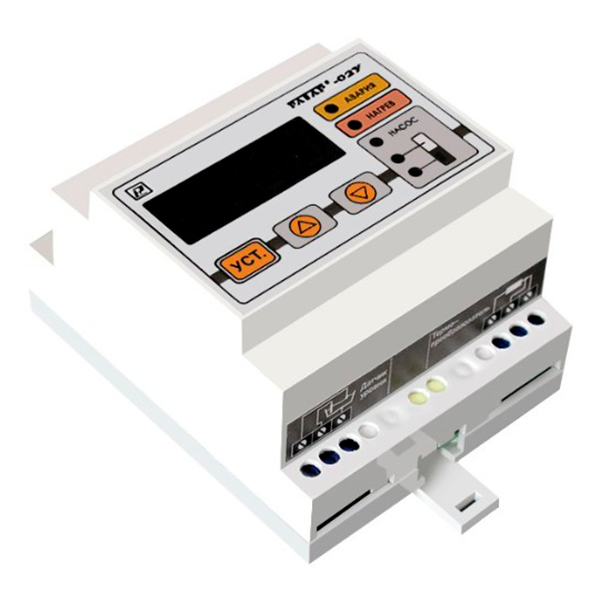

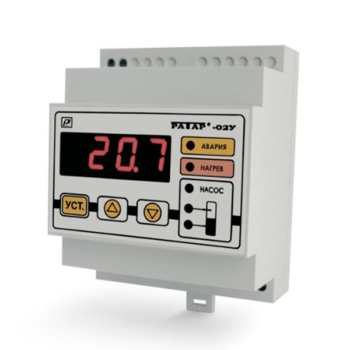

Терморегулятор Ратар-02У со встроенным реле контроля уровня

Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.

Категория: Метка:

Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: э/м реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).

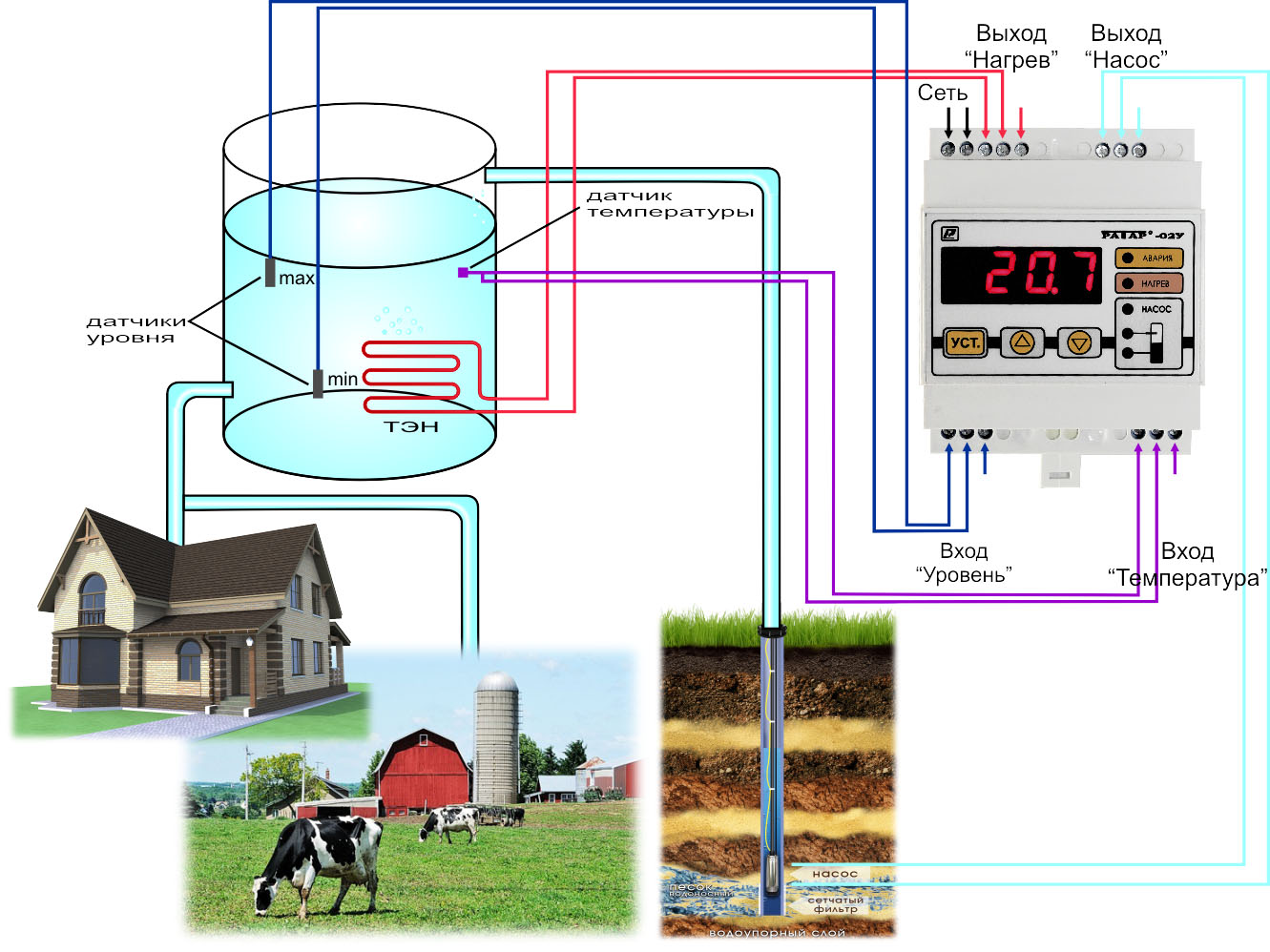

При помощи Ратар-02У можно с успехом реализовать систему горячего водоснабжения на даче, автоматически управлять работой водонагревателя на ферме, автоматизировать парогенератор и т.д.

Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов: докачивание до верхнего уровня, при этом второй (нижний) датчик уровня используется для аварийного отключения нагревателя; поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.

В качестве датчиков уровня могут применяться кондуктометрические датчики, поплавковые и другие датчики с механическими контактами.

Для защиты от нежелательных срабатываний при волнении уровня жидкости и оптимизации работы в конкретном случае применения можно установить время задержки переключения выходного устройства поддержания уровня до 15 с. Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.

Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика уровня, влажность и т.д.) есть возможность настройки чувствительности входного устройства уровня.

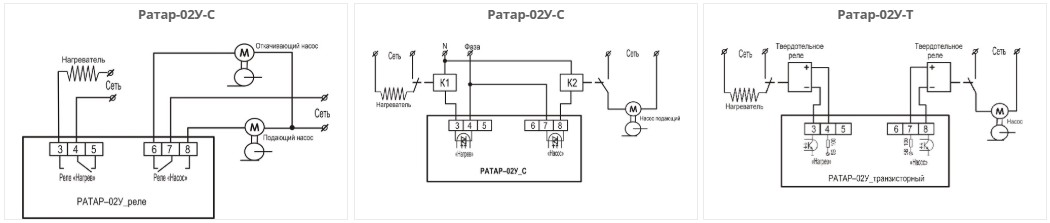

Схемы подключения внешних устройств к прибору:

  • Подключение к выходным клеммам.

  • Подключение к входным клеммам.

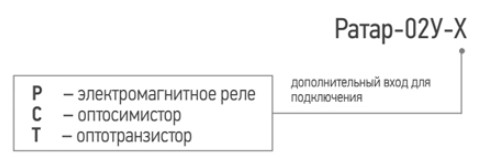

Схема обозначений:

Особенности:

  • Два прибора в одном: терморегулятор и реле контроля уровня.
  • Одновременное поддержание температуры и заданного уровня жидкости.
  • Ток нагрузки до 16 А.
  • Возможность задания типа входа: 50М, 100П, Pt100.
  • Возможность управления нагревателем и холодильником.
  • Высокая точность измерения и поддержания температуры.
  • Постоянное и переменное напряжение питания в широком диапазоне.
  • Блокировка нагрева при отсутствии жидкости.
  • Возможность настройки под любую проводящую жидкость.
  • Функция защиты от волн.

Применение:

  • Производство парогенераторов, отопительных и водогрейных котлов, фитобочек.
  • Мелкое производство пива, кисломолочной продукции и т.д.
  • Фермерские хозяйства (для поддержания уровня и температуры воды).
  • Дачи и частные жилые дома (для создания автоматически работающей системы горячего водоснабжения, душа и т.д.).
  • Диапазон регулирования температуры (задания уставки): ТСМ.50М – от -50 до +200°С; ТСП.100П и ТСП. Pt100 – от -200 до +650°С.
  • Диапазон напряжения питания: 85…250 В переменного тока, (50±1) ГЦ или 120…250 В постоянного тока.
  • Разрешающая способность измерения температуры: – 1,0°С в диапазоне от -200 до -100°С; – 0,1°С в диапазоне от -99,9 до +650,0°С.
  • Разрешающая способность задания уставки: 0,1°С.
  • Диапазон задания температурного гистерезиса (∆) от 0°С до – не более: – 125°С для ТСМ.50М; – 400°С для ТСП.100П и ТСП. Pt100 *но не более (Туст – Тд), где: Туст – температура уставки; Тд – ближайшая к Туст граница диапазона регулирования температуры.
  • Разрешающая способность задания гистерезиса: – 0,1°С в диапазоне от 0 до +5°С; – 1,0°С в диапазоне от +5 до +400°С.
  • Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика): не более ±0,15% от измеряемой величины.
  • Количество выходных устройств: 2.
  • Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев»: от 0 до 60 с.
  • Диапазон задания времени задержки включения/отключения выходного устройства «Насос»: от 0 до 15 с.
  • Максимальное напряжение на входных электродах датчиков уровня: 3 В.
  • Ток в датчиках уровня: не более 0,1 мА.
  • Защита входов датчиков уровня от высокого напряжения, не менее: 300 В.
  • Тип выхода: Э/М реле.
  • Потребляемая мощность, не более: 1,5 ВА.
  • Масса нетто: 200 г.
  • Габаритные размеры нетто: 72х88х54 мм.
  • Средний срок службы, не менее: 5 лет.
  • Средняя наработка на отказ, не менее: 30000 ч.
