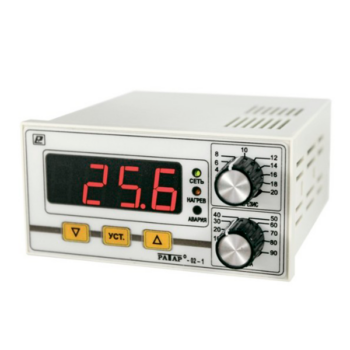

Терморегулятор Ратар-02-1 может работать по одному из четырех типов логики выходного устройства: прямой, обратный, U–образный или П–образный гистерезис. Терморегулятор работает с термопреобразователем типа п/п с полупроводниковым чувствительным элементом. Прибор имеет максимально упрощенный интерфейс пользователя. Задавать уставки можно как при помощи кнопок, так и при помощи потенциометров. При изменении положения потенциометра индикатор терморегулятора автоматически переключается с режима индикации текущего значения на индикацию значения соответствующей потенциометру уставки. Прибор выпускается в щитовом корпусе Щ1. Имеет аварийное реле, работу которого можно включать или отключать при настройке.
Аварийное реле срабатывает при: температуре выше 95⁰С, давлении ниже нормы (для Ратар-02-1-Щ1-М), уровне теплоносителя ниже нормы (для Ратар-02-1-Щ1-У).
Для работы Ратар-02-1-Щ1-М необходимо применять электроконтактный манометр с замкнутыми контактами при пониженном давлении, для Ратар-02-1-Щ1-У – датчик уровня кондуктометрический.

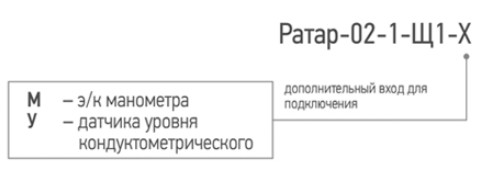

Схема обозначений:
Особенности:
- Терморегулятор для отопительных котлов обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
- Время установления рабочего режима, исчисляемое с момента включения терморегулятора – не более 3 с.
- Диапазон регулирования температуры (задания уставки) – от 0 до плюс 95°С.
- Диапазон регулирования гистерезиса температурного – от 0 до 20°С.
- Точность задания уставки – 1°С.
- Очень простое управление при помощи 2-х потенциометров.
- Дополнительный вход для подключения э/к манометра или датчика уровня.
- Дополнительное аварийное реле.
