ПРИНЦИП ДЕЙСТВИЯ
Принцип действия анализатора ЛФ-ТВЗ заключается в том, что тигель с анализируемым образцом нагревается с определенной скоростью и через регламентируемые стандартом интервалы температур к образцу подводится пламя горелки. Наиболее низкая температура, при которой происходит воспламенение паров исследуемого вещества, определяется как температура вспышки.

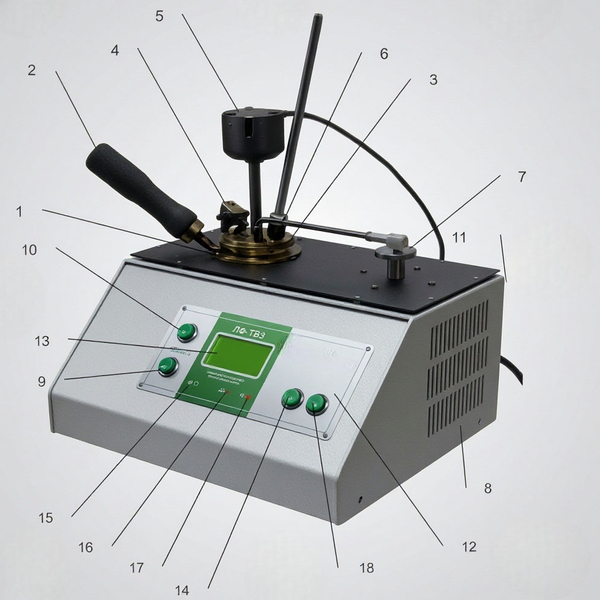

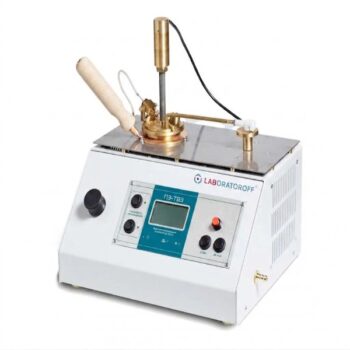

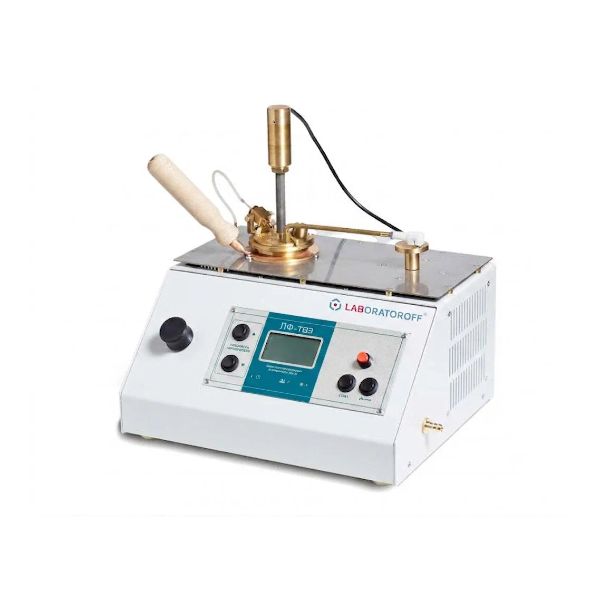

Конструкция анализатора температуры вспышки в закрытом тигле
ЛФ-ТВЗ состоит из:
- испытательного тигля (1), с ручкой тигля (2);
- крышки (3) с запалом (4) и перемешивающим устройством (5);
- отверстие для измерительного термометра (6);
- устройства поворота крышки (7);
- корпуса анализатора с электрическим вентилятором (8);
- электрического нагревателя (внутри прибора) с ручным электронным управлением мощностью нагрева (кнопки 9 и 10), и выключателем на задней стенке прибора (11);
- лицевой панели (12) на которой расположены: графический жидкокристаллический дисплей (13) и кнопки управления: «МОЩНОСТЬ НАГРЕВАТЕЛЯ» (9, 10), «ПУСК/СТОП» (14) – сброс, « » (18) – опускание горящего запального устройства, и индикаторы подключения к электрической сети (15), работы мешалки (16) и работы нагрева электрического нагревателя (17).
Корпус электрического нагревателя изготовлен из металла по размерам приложения А1 АSTM Д93. Имеет толщину стенки 7 мм для подачи однородного теплового потока к тиглю с пробой. Регулировка температуры ручная с помощью электронного регулятора мощности (кнопки 9 и 10).
Испытательный тигель (1) изготовлен из Латуни Л-59, с требованиями по размерам рис. А1.2 АSTM Д93. Для облегчения тигель установки имеет легкую рукоятку (2), прикрепленную к фланцу.
Крышка с заслонкой (3) изготовлена из Латуни Л-59, с требованиями по размерам рис. А1.3. АSTM Д93. Заслонка смонтирована так, чтобы она вращалась по центральной оси крышки, между двумя крайними положениями так, чтобы в одной из крайних позиций отверстия в крышке А, В и С были полностью закрыты, а в другой – полностью открыты. При полностью открытых отверстиях наконечник устройства воспламенения (4) (запал) полностью опущен.
На крышке (3) закреплено перемешивающее устройство (5) имеющее два двухлопаточных металлических пропеллера, изготовленных по требованиям приложения А1 АSTM Д93, рис А1.4. Ось мешалки соединена с шаговым двигателем, обеспечивающим скорость вращения 100 об/мин.
В качестве устройства поворота крышки (3) используется шаговый двигатель с дисковой тягой (7). Устройство открывает и закрывает отверстия А, В и С, при этом пламя запальника (4) опускается в паровое пространство за 0,5 секунд, оставаясь в нижнем положении 1 секунду, затем, поднимается в верхнее положение.
Корпус анализатора (8) металлический, покрытый термо и коррозионностойким покрытием. На боковых стенках расположены вентиляционные отверстия. В правой стороне корпуса расположен электрический вентилятор для ускоренного охлаждения нагревателя после испытания. На задней стенке прибора расположен выключатель «СЕТЬ» и предохранитель 3 А, разъёмы для сетевого шнура и питания двигателя перемешивающего устройства.
Электронная схема управления построена на базе микропроцессора, которая управляет работой шаговых двигателей, вентилятором, нагревателем и обеспечивает работу анализатора в соответствии с требованиями EN ISO 2719: 2002, АSTM Д93 и ГОСТ 6356, информация выводится на графический жидкокристаллический дисплей (13)
Анализатор вспышки в закрытом тигле ЛФ-ТВЗ прошел предпродажную подготовку, настроен, откорректирован и упакован в транспортный ящик.
ВНИМАНИЕ!
В конструкцию ЛФ-ТВЗ могут быть внесены незначительные изменения, не учтенные настоящим руководством.
Комплектность поставки:
- Анализатор вспышки в закрытом тигле ЛФ-ТВЗ, в комплекте c тиглем и крышкой – 1 шт
- Термометр ТН 1-1 – 1 шт
- Термометр ТН 1-2 по требованию заказчика
- Паспорт, Руководство по эксплуатации – 1 экз.
- Укладочный ящик – 1
- ЗИП анализатора ЛФ-ТВЗ
- Фитиль для запального устройства – 1 комплект
- Проволочная петля для заправки фитиля – 1
- Масло для запального устройства – 30 мл.
