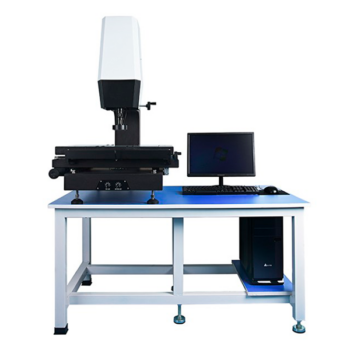

Координатно-измерительные машины серии DSF

Прибор для измерения выборки образцов и подходит для точного измерения малого хода в прецизионной аппаратуре, литье под давлением и других отраслях. Использует конструкцию подвесной башни и объединяет передовые концепции проектирования в отрасли, чтобы обеспечить точность и стабильность машины с идеальной конструкцией и строгим контролем производственного процесса.

Категория: Метка:

Применимые отрасли: машиностроение, электроника, пресс-формы, литье под давлением, оборудование, резина, низковольтные электроприборы, магнитные материалы, прецизионная аппаратура, прецизионная штамповка, разъемы, коннекторы, терминалы, мобильные телефоны, бытовая техника, компьютеры, жидкокристаллические телевизоры (ЖК), печатные платы, автомобили, медицинские приборы, часы, винты, пружины, инструменты, шестерни, кулачки, резьбы, радиусные шаблоны. резьбовые шаблоны, провода и кабели, инструменты, подшипники, экраны, испытательные экраны, цементные экраны, экранные пластины (стальные сетки, шаблоны SMT) и т. д.

Особенности:

  • Основание, колонна и верстак изготовлены из гранитной конструкции марки 00, которая обладает высокой жесткостью и малой деформацией, что обеспечивает стабильную точность.
  • Двухслойная конструкция верстака, выполненная полностью из гранита, снижает погрешность механической точности и обеспечивает точность выравнивания осей X и Y.
  • Мраморная рабочая поверхность имеет хорошую ровность, хорошую твердость, ее трудно поцарапать, и она долговечна.
  • Безрезьбовой винт, низкий уровень шума, небольшая вибрация, точное позиционирование и гарантированная точность измерения в процессе измерения.
  • Стекло рабочего стола может достичь хорошей плоскостности после оптической шлифовки. Ось Z специально отрегулирована для обеспечения вертикальности между осью Z и стеклом рабочего стола, что гарантирует точность измерения ступенчатой ​​заготовки.
  • Светодиодный кольцевой источник холодного света + проходящий параллельный источник холодного света могут удовлетворить требования к измерению освещенности различных поверхностей и продлить срок службы источника света.
  • Линейная точность осей X/Y: ≤(3,0+L/200) мкм.
  • Стеклянный стол для взвешивания: 25 кг.
  • Требования к питанию: 220В ±10% 50/60Гц.
  • Корпус прибора: основание из натурального гранита марки 00, колонны, верстак.
  • Высокоточное оптическое стекло.
  • Поверхностный источник света: светодиодный поверхностный источник холодного света.
  • Нижний источник света: светодиодный параллельный контурный источник холодного света.
  • ПЗС-цифровая камера.
  • Высококачественный ручной объектив с защелкой (увеличение 28X-180X).
  • Режим передачи: высокоточный беззубчатый винт (бесшумный) + прецизионный шариковый винт.
  • Профессиональное и точное программное обеспечение для ручных измерений.
  • Блокировка программного шифрования.

Модель DSF-2010S:

  • Ходовые размеры XYZ: 200х100х150 мм.
  • Размеры: 550x550x900 мм.
  • Вес оборудования: 120 кг.

Модель DSF-3020S:

  • Ходовые размеры XYZ: 300х200х200 мм.
  • Размеры: 750x700x1000 мм.
  • Вес оборудования: 200 кг.

Модель DSF-4030S:

  • Ходовые размеры XYZ: 400х300х200 мм.
  • Размеры: 1100x800x1000 мм.
  • Вес оборудования: 280 кг.

Модель DSF-5040S:

  • Ходовые размеры XYZ: 500х400х200 мм.
  • Размеры: 800х1050х1700 мм.
  • Вес оборудования: 320 кг.

Модель DSF-6050S:

  • Ходовые размеры XYZ: 600х500х200 мм.
  • Размеры: 900x1150x1700 мм.
  • Вес оборудования: 380 кг.
