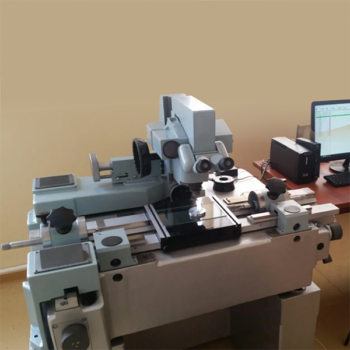

Двухкоординатный измерительный прибор ДИП

Измерительный прибор ДИП предназначен для измерения линейных и угловых размеров изделий координатным методом с помощью оптической визирной системы.

Категория: Метка:

На приборе можно измерять резьбовые изделия, режущий инструмент, продольные шаблоны и лекала, кулачки, конусы, метчики, резьбонарезные гребенки, диаметры малых отверстий и др. По полученным координатам точек координатно-оптическим устройством определяются диаметры, радиусы, центры окружностей, точки пересечения, расстояния, углы. Входящий в состав прибора вычислительный комплекс позволяет на основании полученных координат точек (до 99) геометрических элементов контролируемого изделия произвести расчет большого количества чертежных размеров (диаметров, радиусов, центров окружностей, точек пересечения, расстояний и углов) и отклонений расположения (отклонения от параллельности, перпендикулярности и наклона, позиционное отклонение от симметричности, соосности и концентричности) поверхностей.
  • Пределы измерения: 200х100 мм.
  • Диапазон измерения углов: 0° – 360°.
  • Допускаемая погрешность измерений проекционным методом: линейных размеров +(1,0 + L/200) мкм; диаметров гладких цилиндров в центрах +(4,0 + L/70) мкм; средних диаметров резьбы +(3 + 2/sin(a/2) + L/100) мкм; шага резьбы +(1 + 2/cos(a/2) + L/30) мкм; половины угла профиля резьбы +(3,5 + 7/Р); плоского угла +1,5.
  • Габаритные размеры, мм: измерительного микроскопа 1400х1300х1000; подставки 985х730х630.
  • Масса, кг: измерительного микроскопа 460; подставки 142.

L-измеряемый размер в миллиметрах.
a-угол профиля резьбы в градусах.
Р-шаг резьбы в миллиметрах.
