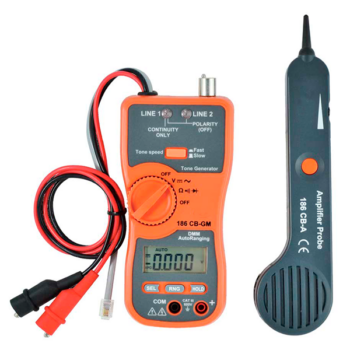

Индикатор обрыва SEW 186 CB

Индикатор обрыва SEW 186 CB – комплект “три в одном”, который совмещает в себе функции кабельного трассо-дефектоискателя, телефонного тестера и цифрового мультиметра.

Категория: Метка:

Устройство заменяет собой целый набор контрольно-диагностических приборов и повышает мобильность выездных бригад по ремонту и обслуживанию линейного оборудования и телекоммуникационных систем. В состав комплекта индикатора обрыва входит приемник-локатор и генератор-мультиметр. Приемное устройство используется для поиска проводников под напряжением. При подсоединении тонового генератора производится отслеживание выбранной линии, а также идентификация подключенного к ней оборудования или коммутационных устройств.

В ходе проверки телефонных сетей SEW 186 CB помогает определять корректность подключения и контролировать полярность, регистрировать состояние “занято”, “свободно” и “вызов”, идентифицировать абонентский номер и прозванивать каналы.

В режиме мультиметра можно измерять показатели постоянного и переменного напряжения, сопротивления, проверять целостность цепей и тестировать полупроводниковые устройства.

Особенности:

  • Высокая информативность – прибор снабжен 4-разрядным цифровым дисплеем для отображения результатов измерений.
  • Широкий измерительный диапазон вкупе с категорией электробезопасности CAT III 600 V позволяет использовать устройство при обслуживании и диагностике как электроники, так и силового оборудования.
  • Автоматический выбор пределов измерений упрощает настройку тестовой схемы.

Комплектация:

  • Индикатор обрыва – 1 шт.
  • Модуль тестового сигнала – 1 шт.
  • Батареи питания – 1 комплект.
  • Руководство по эксплуатации – 1 шт.
  • Кейс для переноски – 1 шт.
  • Измерительные провода – 1 комплект.
  • Чехол – 1 шт.

Усилитель-приемник:

  • Частота обнаружения: 1 Гц–12 кГц.
  • Дистанция: <50 см.
  • Питание: 9 В (“Крона”).

Тональный генератор:

  • Форма сигнала: меандр.
  • Частота: 1 кГц ± 10%.
  • Защита входа: 80 В постоянное.
  • Переменный тон: быстрый и медленный.
  • Подключение: через штекер RJ 11 , 2 “крокодила”.

Постоянное напряжения:

  • Пределы измерений: 400 мВ; 4; 40; 400; 1000 В.
  • Погрешность: ±( 0,5% + 3 ед. счета).
  • Максимальное разрешение: 0,1 мВ.

Сопротивление:

  • Пределы измерений: 400 Ом; 4; 40; 400 кОм; 4; 40 МОм.
  • Погрешность: ±(1,2% + 3 ед. счета); ±(2,0% + ед. счета) – 40 Мом.
  • Максимальное разрешение: 0,1 Ом.

Общие данные:

  • Условия эксплуатации: 0 – 40°С при 80% относительной влажности.
  • Источник питания: усилитель – приёмник 9 В (“Крона”); генератор 9 В (“Крона”); мультиметр 1,5 В х 2 (тип ААА).
  • Габаритные размеры: усилитель – приёмник 230х56х27 мм; генератор – мультиметр 183х82х44 мм.
  • Масса: усилитель – приёмник 125 г; генератор – мультиметр 305 г.
