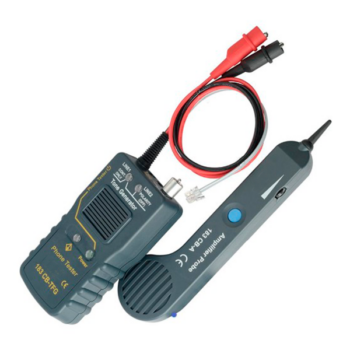

Главное отличие данного поискового комплекта – наличие у тестера-генератора TFG акустического сигнализатора. По его звуку контролируется исправность электрических компонентов и определяется напряжение в цепи в режиме Test-Phone. Помимо индикаторов состояния линий LINE 1 и LINE 2, используемых при проверке абонентских каналов, тестер-генератор SEW 183 CB дополнительно оборудован двумя светодиодами. Один из них оповещает о включении режима Test-Phone, а другой сигнализирует о наличии цепи между измерительными щупами.
Особенности:
- Бесконтактное выявление кабелей и проводников под напряжением в строительных конструкциях и под землей на глубине до 0,5 м.
- Трассировка линий, поиск провода, к которому подключен тоновый генератор индикатора обрыва, в кабеле, разводке или на контактной панели.
- Идентификация телефонных сетей, определение полярности.
- Подача переменного тонового сигнала в абонентскую линию для проверки АТС или поиска пары в распределительном шкафу.
- Прозвонка цепей, оценочная проверка сопротивления, конденсаторов, диодов, контроль наличия постоянного и переменного напряжения.
- Тестер-генератор индикатора обрыва провода SEW 183 CB подключается к проверяемой линии через телефонную розетку RJ11 с использованием соответствующего коннектора, либо к контактным элементам – с помощью встроенных проводов с зажимами “крокодил”. Для измерительного контура используются отдельные щупы, которые при трассировке и тестировании линий можно отсоединить от прибора.
Назначение:
- Трассировка и бесконтактный поиск проводников.
- Контроль исправности коммуникаций.
- Тестирование телефонных линий.
- Первичная диагностика коммутационного электрооборудования и компонентов.
Комплектация:
- Индикатор обрыва – 1 шт.
- Модуль тестового сигнала – 1 шт.
- Источник питания 9 В – 2 шт.
- Руководство по эксплуатации – 1 шт.
- Чехол – 1 шт.
- Измерительные провода – 1 комплект.
