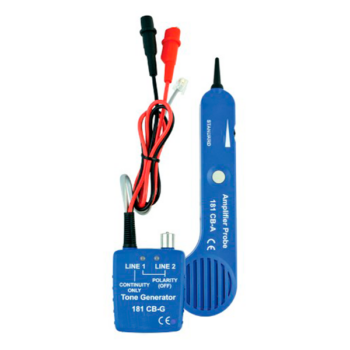

С помощью данного прибора можно отслеживать положение скрытых в стенах и под землей кабелей, определять состояние, целостность и полярность телефонной линии, идентифицировать номера, производить поиск жил в кабеле и коммутационных элементов, подключенных к ним, бесконтактным способом.
Приемное устройство индикатора обрыва регистрирует электромагнитные колебания частотой от 1 до 12 000 Гц, благодаря чему может использоваться с любыми тоновыми генераторами с соответствующим рабочим диапазоном. Трассировка и идентификация линий производится по интенсивности выдаваемого преобразователем звукового сигнала. Поворотный регулятор позволяет менять громкость, подстраивая чувствительность приемника. В зонах с повышенным уровнем шума целесообразно использовать наушники, для подключения которых индикатор обрыва провода SEW 181 CB оборудован специальным разъемом.
Тоновый генератор представляет собой комбинированное устройство, которое в пассивном режиме используется для контроля состояния телефонных каналов. Активный режим служит для прозвонки кабельных пар в ходе трассировки и идентификации проводов.
Особенности:
- Универсальность. Проверка как подсоединенных к АТС, так и отключенных телефонных линий с разными схемами подключения тонового генератора.
- Высокая избирательность. Длинная и тонкая антенна приемного устройства позволяет инспектировать коммуникации в труднодоступных местах.
- Постоянно подсоединенные провода с разъемом RJ11 под телефонную розетку и с зажимами-“крокодилами” не теряются и минимизируют время подготовки к работе.
- Генератор устройства оборудован двумя двухцветными индикаторами – отдельно для каждого из каналов – для более удобной проверки полярности. Возможность использования двух типов тонального сигнала, Fast или Slow, повышает гибкость комплекта и помогает подстроить тестовую схему под условия работы.
Комплектация:
- Индикатор обрыва – 1 шт.
- Модуль тестового сигнала – 1 шт.
- Источник питания 9 В – 2 шт.
- Руководство по эксплуатации – 1 шт.
- Чехол – 1 шт.
