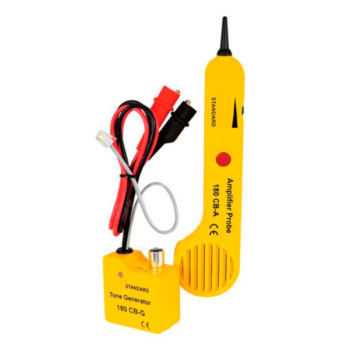

В комплект для быстрой диагностики включен тональный генератор с набором функций для проверки телефонных линий и приемное устройство, с помощью которого выполняется отслеживание и идентификация отдельных проводов в жгутах и разводках бесконтактным методом.
Особенности:
- Регистрация состояния телефонной линии: “свободно”, “занято”, “вызов”, с имитацией ответа абонента.
- Контроль прохождения вызова на коммутационную станцию с подачей непрерывного тонового сигнала в линию.
- Прозвонка линий тестовым или тональным сигналом.
- Определение полярности проводниковых пар.
- Трассировка кабелей и идентификация линий.
- Модуль 180 CB-G снабжен однотоновым генератором с рабочей частотой 1 кГц, при этом приемник 180 CB-A способен регистрировать переменное поле частотой до 12 кГц. Это дает возможность выполнять поиск проводки под напряжением и радиокоммуникаций без использования блока 180 CB-G. При необходимости допускается работа приемного устройства индикатора обрыва провода SEW 180 CB с любыми тоновыми генераторами соответствующего частотного диапазона.
- Проверка состояния линии производится при помощи светодиодного индикатора, а трассировка – на слух, по изменению тонового сигнала. Чувствительность приемного устройства задается регулятором громкости. Для работы в зонах с повышенными шумовыми нагрузками, заглушающими звук динамика, предусмотрена возможность подключения наушников к индикатору обрыва.
- Комбинированное подключение. Модуль генератора SEW 180 CB снабжен кабелем со штекером RJ11 и парой измерительных проводов с зажимами-“крокодилами”. Благодаря этому обеспечивается простое подключение к телефонным розеткам при проверке стационарных линий, а также к отдельным контактам распределительных панелей либо непосредственно к проводам многожильных и коаксиальных кабелей.
- Встроенная защита входа генератора позволяет выполнять трассировку не только обесточенных линий, но и подключенных к телефонной сети. Для исключения непреднамеренного включения и изменения режима работы, кнопка управления приемника расположена в углублении корпуса, а переключатель режимов генератора снабжен предохранительным ободком.
Комплектация:
- Индикатор обрыва – 1 шт.
- Модуль тестового сигнала – 1 шт.
- Источник питания 9 В – 2 шт.
- Руководство по эксплуатации – 1 шт.
- Чехол – 1 шт.
