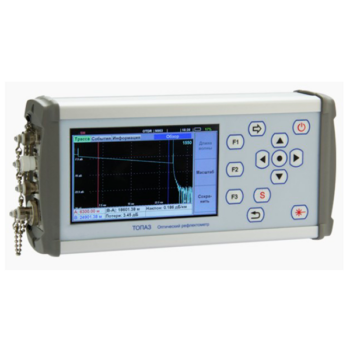

Рефлектометр оптический ТОПАЗ-9400

Госреестр: 70243-18

ТОПАЗ-9400 – это универсальный оптический рефлектометр со встроенным измерителем мощности, источником излучения и визуальным локатором дефектов волокна. Он идеально подходит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Благодаря большому динамическому диапазону и встроенным измерителю мощности и источнику излучения прибор очень эффективен при тестировании PON.

Категория: Метка:

Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, внутренняя память более 1000 рефлектограмм, возможность записи результатов измерения на внешний USB-накопитель, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют эффективно использовать эти приборы для работы в полевых условиях и для подготовки отчетов об измерениях в условиях офиса.

Особенности:

  • Измерение в режимах: Реальное время, Авто, Эксперт.
  • Автоматический выбор параметров тестирования линии.
  • Автоматическая проверка качества подключаемых оптических разъемов.
  • Автоматическая проверка наличия оптического сигнала в измеряемом волокне.
  • До 4-х длин волн в одном приборе из ряда: 850/1300/1310/1490/1550/1625.
  • Одним прибором можно тестировать ММ и SM линии.
  • Возможность тестирования действующих («живых») линий на длине волны 1625 нм.
  • Высокое разрешение облегчает обнаружение и оценку дефектов в волокне.
  • Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений.
  • Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia).
  • Формирование имени файла по шаблону.
  • Программное обеспечение для обработки и хранения данных измерений.
  • Управление прибором / Обновление внутреннего ПО прибора через USB.
    5-дюймовый цветной дисплей с подсветкой и высоким разрешением.
  • Для автономной работы используются Li-on элементы питания 18650. Есть возможность их самостоятельной замены. Заряд встроенной батареи и питание прибора от USB или от внешнего блока питания +5В. Блок питания от 220В в комплекте с прибором.

Модельный ряд:

 Модель  Длина волны  Диапазон
 Топаз-9400-A-85-30/31-55-PMH  MM-850/1300 SM-1310/1550нм  -60…+26дБм
 Топаз-9400-A-31-55-PMH  1310/1550нм  -60…+26дБм
 Топаз-9400-A-31-49-55-PMH  1310/1490/1550нм  -60…+26дБм
 Топаз-9400-A-31-55-62-PMH  SM1-1310/1550 SM2-1625нм  -60…+26дБм
 Топаз-9400-A-31-49-55-62-PMH  SM1-1310/1490/1550 SM2-1625нм  -60…+26дБм
 Топаз-9400-B-31-55-PMH  1310/1550нм  -60…+26дБм

Характеристики оптических рефлектометров серии «Топаз-9400»
  • Тип волокна: MM SM;
  • Рабочая длина волны, нм: 850/1300; 1310/1490/1550/1625;
  • Мертвая зона по событию: A – 0,8 м; B – 1,5 м;
  • Мертвая зона по затуханию: A – 4,5 м; B – 6,0 м:
  • Число отсчетов: до 128 000;
  • Интервал дискретизации: 0,2 – 20 м;
  • Память результатов измерения: >1000 трасс;
  • Режимы: Авто/Эксперт/Реальное время (обзор);
  • Габаритные размеры, мм: 235x110x55;
  • Вес, кг: 0,9;
  • Питание: Li-Ion — аккумуляторная батарея (>6 час в режиме непрерывного сканирования); адаптер (зарядное устройство) 220В, 50Гц; USB (адаптер, компьютер, PowerBank);
  • Дисплей: 800×480, 5 дюймов, цветной.
